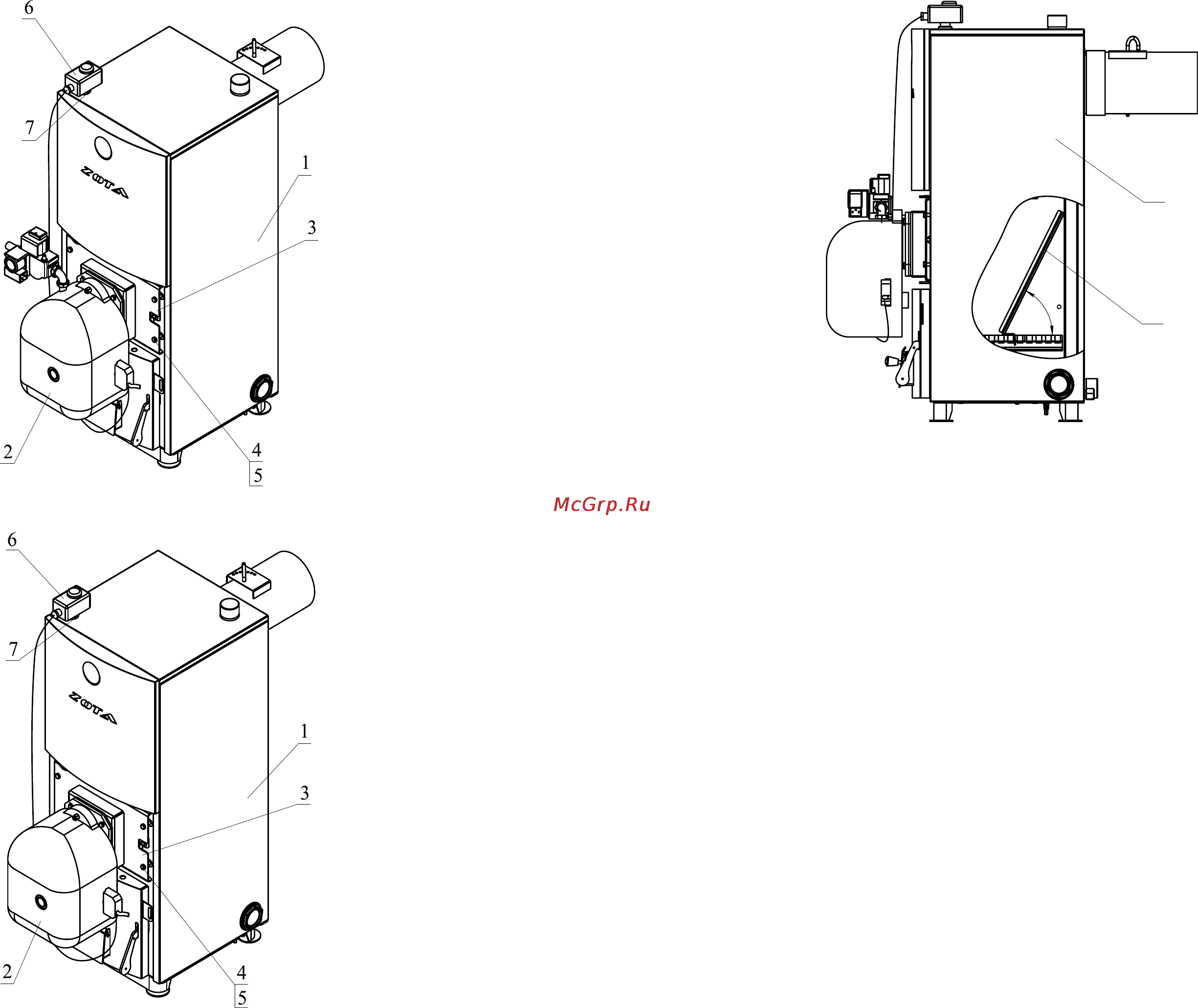

1 Котел 2 Газовая наддувная горелка 3 Панель горелки 4 Болт 5 Шайба 6 Термостат 7 Футорка Рис 5 Котлы КСТ 2О 5ОГН КСТ 2О 5ОДт 6 Монтаж котла и системы отопления Рис З Котлы КСТ 2О 5ОГн 6 1 Котел 2 Жидкотопливная наддувная горелка 3 Панель горелки 4 Болт 5 Шайба 6 Термостат 7 Футорка Рис 4 Котлы КСТ 20 50ДТ стр 10 6 1 Монтаж котла и системы отопления производится специализированной организацией в соответствии с проектом Перед началом монтажа разобрать упаковку и снять котел с поддона открыть дверцу загрузочную рис 1 поз 8 вытащить дымовой патрубок поз 4 открыть дверцу шуровочную поз 17 и вытащить через шуровочное окно совок кочергу и шуровку удалить крепежные кронштейны с колосников Для этого через топочное окно открутить гайку и вытащить верхний кронштейн а нижний вытащить через шуровочное окно из зольника вытащить тягорегулятор поз 18 на рис 1 Установка и настройка тягорегулятора см п 5 7 установить котел на специально отведенное место подключить трубопроводы системы отопления подсоединить патрубок дымохода к дымовой трубе при использовании котла для сжигания газового или дизельного топлива установить соответствующую горелку и выполнить монтажгазовых и жидкотопливных трубопроводов 6 1 1 Заполнение отопительной системы водой Вода для заполнения котла и отопительной системы должна быть чистой без суспензий масла и химически агрессивных веществ общей жесткостью не более 2 мг экв дм3 Применение жесткой воды вызывает образование накипи в котле что снижает его теплотехнические параметры и может стать причиной повреждения блока ТЭН Примечание Повреждение блока ТЭН из за образования накипи не попадает под действие гарантийных обязательств Если жесткость воды не отвечает требуемым параметрам вода должна быть обработана Отложение 1 мм известняка снижает в данном месте передачу тепла от металла к воде на 10 В течение отопительного сезона необходимо поддерживать постоянный объем отопительной воды в отопительной системе Нельзя осуществлять разбор стр 11
