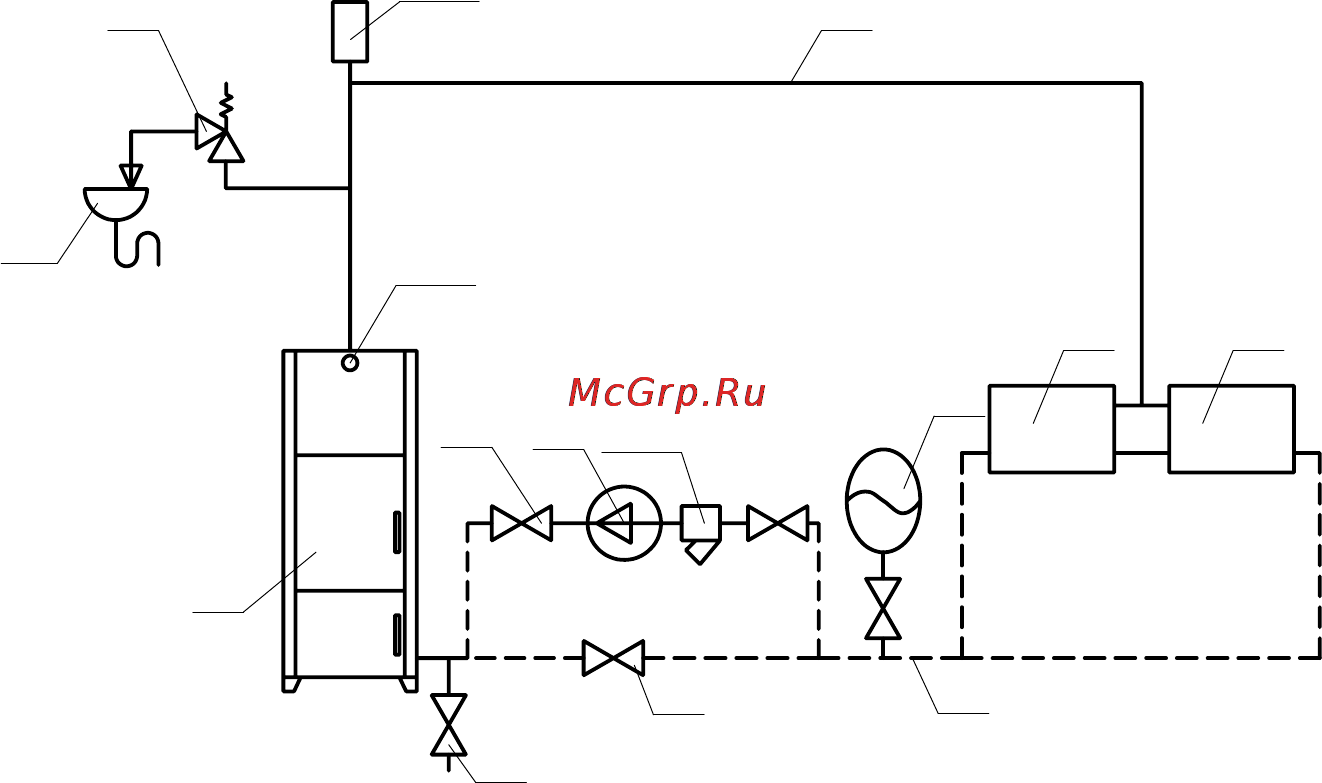

Zota MIX [9/12] Рис 8 схема закрытой системы отопления

Содержание

• Паспорт и инструкция 1
• По эксплуатации 1
• Приложение 1 2
• Внимание 3
• Изделий 3
• Предприятие изготовитель оставляет за собой право вносить изменения в конструкцию котлов не ухудшающие потребительского качества 3
• Содержание 3
• Стр 3
• Общие сведения об изделии 4
• Технические данные 4
• Комплект поставки 5
• Сведения об установке 5
• Свидетельство о приемке и продаже 5
• Гарантийные обязательства 6
• Сведения об утилизации 6
• Указание мер безопасности 7
• Характерные неисправности и методы их устранения 7
• Обслуживание системы отопления 8
• Рис 9 схема открытой системы отопления 8
• Устройство и принцип работы котлов 8
• Рис 8 схема закрытой системы отопления 9
• Рис 1 котлы кст 20 0 кст 20 0э 10
• Рис 7 варианты установки дымовой трубы 10
• Рис 6 схема установки котла кст 11
• Рис котлы кст 2о ога 11
• Монтаж котла и системы отопления 12
• Рис з котлы кст 2о огн 12
• Рис котлы кст 20 0дт 12
• Рис котлы кст 2о огн кст 2о одт 12

Похожие устройства

• Drazice NADO 750/200 V7 Инструкция по эксплуатации
• Zota ДЫМОК - М Инструкция по эксплуатации
• Gigaset S810H Инструкция по эксплуатации
• Drazice NADO 1000/200 v7 Инструкция по эксплуатации
• Zota ТОПОЛЬ Инструкция по эксплуатации
• Gigaset SL78H Инструкция по эксплуатации
• Drazice UKV 102 Инструкция по эксплуатации
• Toshiba 19 EL934RB Инструкция по эксплуатации
• Zota ПУ ЭВТ И1 Инструкция по эксплуатации
• Drazice UKV 300 Инструкция по эксплуатации
• Zota ПУ ЭВТ И3 Инструкция по эксплуатации
• Toshiba 19 KL934R Инструкция по эксплуатации
• Drazice UKV 500 Инструкция по эксплуатации
• LG 32 CS466 Инструкция по эксплуатации
• Drazice TJ G 6/4-2kW Инструкция по эксплуатации
• Panasonic TX-LR24X5 Инструкция по эксплуатации
• Drazice TJ G 6/4-2,5kW Инструкция по эксплуатации
• Toshiba 26 KL933R Инструкция по эксплуатации
• Zota VIZA Инструкция по эксплуатации
• Drazice TJ G 6/4-3,3kW Инструкция по эксплуатации

6 3 Рекомендуемые установочные размеры для радиаторов при монтаже квартирного отопления а от стены до радиатора не менее Зсм б от пола до низа радиатора не менее 10см в от верха радиатора до подоконника не менее 10см 6 4 Радиус гибки труб должен бьггь не менее 2 х наружных диаметров трубы 6 5 Стояки должны устанавливаться по отвесу Допустимое отклонение не должно превышать Змм на Зх метрах высоты трубы 6 6 Горизонтальные трубопроводы должны прокладываться с уклоном для выпуска воздуха из системы Величина уклона должна бьггь не менее 10 мм на 1 пог метр трубопровода 6 7 Схема установки котла показана на рис 6 6 8 Для получения нормального режима горения топлива и создания тяги необходимо иметь прямую дымовую трубу Колодцы и дымообороты не до пускаются В случае необходимости допускается прокладывать горизонталь ные газоходы борова длиной не более 1м Дымовую трубу рекомендуется выполнять из кирпича 6 9 Высоту дымовой трубы над крышей в зависимости от расстояния ее до конька крыши выполнить как показано на рис 7 6 10 В закрытой отопительной системе см рис 8 котлы должны устанав ливаться с расширительным баком мембранного типа 6 11 Давление в закрытой системе отопления в рабочем состоянии при максимальной температуре воды в котле 95 С не должно превышать макси мальное рабочее давление воды в котле указанное в табл 1 п 3 руководства то есть 0 3 МПа 3 0 кг см2 1 Котел 2 Бак расширительный закрытого типа 9 3 Приборы отопительные 4 Подающий трубопровод 5 Циркуляционный насос 6 Обратный трубопровод 7 Краны системы отопления 8 10 11 12 13 Кран слива воды Предохранительный клапан Термоманометр Фильтр отстойник Слив в канализацию Автоматический воздухоотводчик Рис 8 Схема закрытой системы отопления стр 14 препятствовала закрытию открытию воздушной дверцы поз 10 Примечание регулировку тя го регулятора производить при установившемся режиме горения топлива 5 7 Розжиг котла Откройте полностью заслонку поз 5 на дымоходе и шуровочно поддувальную дверцу поз 9 Заполните топку котла растопочным материалом бумагой лучиной сухими дровами Произведите розжиг растопочного материала через шуровочную дверцу поз 17 а по завершении дверцу закройте Насыпьте слой угля толщиной 50 60 мм на растопочный материал при достижении нормального горения Добавьте очередную порцию топлива когда разгорится первый слой основного топлива Для работы котла в номинальном режиме поддерживайте слой топлива на колосниковой решетке около 120 мм Для предотвращения выхода дыма в помещение через загрузочную дверцу при добавке основного топлива закрывайте воздушную дверцу поз 10 После загрузки порции топлива откройте воздушную дверцу вращением ручки на ней по часовой стрелке При температуре воды в котле и системе менее 30 С может образовываться конденсат по всей поверхности теплообменника При прогреве воды выше 30 С конденсатообразование прекращается После достижения желаемой температуры воды в котле уменьшите количество подводимого воздуха вращением ручки на воздушной дверце поз 10 против часовой стрелки Мощность котла в грубых пределах регулируется с помощью изменения тяги поворотом заслонки в дымоходе Тонкая регулировка производится воздушной дверцей с помощью которой регулируется подвод воздуха под колосниковую решетку вручную или с помощью тя го ре гул я тора Пополните при необходимости топку топливом в зависимости от потребления тепла и интенсивности горения Высота слоя должна бьггь равномерна по всей глубине топки Откройте шибер поз 12 в шуровочно поддувальной дверце для подвода вторичного воздуха и оставьте его открытым в течение всего времени образования газов и пламени от добавленного топлива Для длительного горения топлива в ночное время вычистите колосниковую решетку Добавленное топливо хорошо разожгите а затем снизьте мощность котла путем уменьшения тяги с помощью прикрытия заслонки на дымоходе и дверцы воздушной при этом не должно бьггь попадания дымовых газов в помещение котельной Для улучшения процесса горения необходимо открыть заслонку дымового патрубка и почистить колосниковые решетки шуровкой Удаляйте золу из котла несколько раз в день в зависимости от использованного топлива так как заполненный зольник препятствует правильному распределению воздуха под топливом Вычистите все остатки в топке прежде всего шлак перед каждой новой растопкой и при обновлении работы котла Золу укладывайте в негорючую емкость с крышкой При эксплуатации котла используйте совок кочергу и шуровку При сжигании антрацитов необходимо регулярно 1 раз в месяц очищать стены котла внутри топки газоходы котла и дымовой патрубок При сжигании каменного угля проводить чистку 1 раз в неделю При использовании топлива с большим выходом летучих составляющих бурого угля сырых дров могут возникать отложения дегтя на стенках котла которые необходимо устранить скребком или выжиганием с помощью сухого дерева при работе котла с максимальной рабочей температурой стр 7
