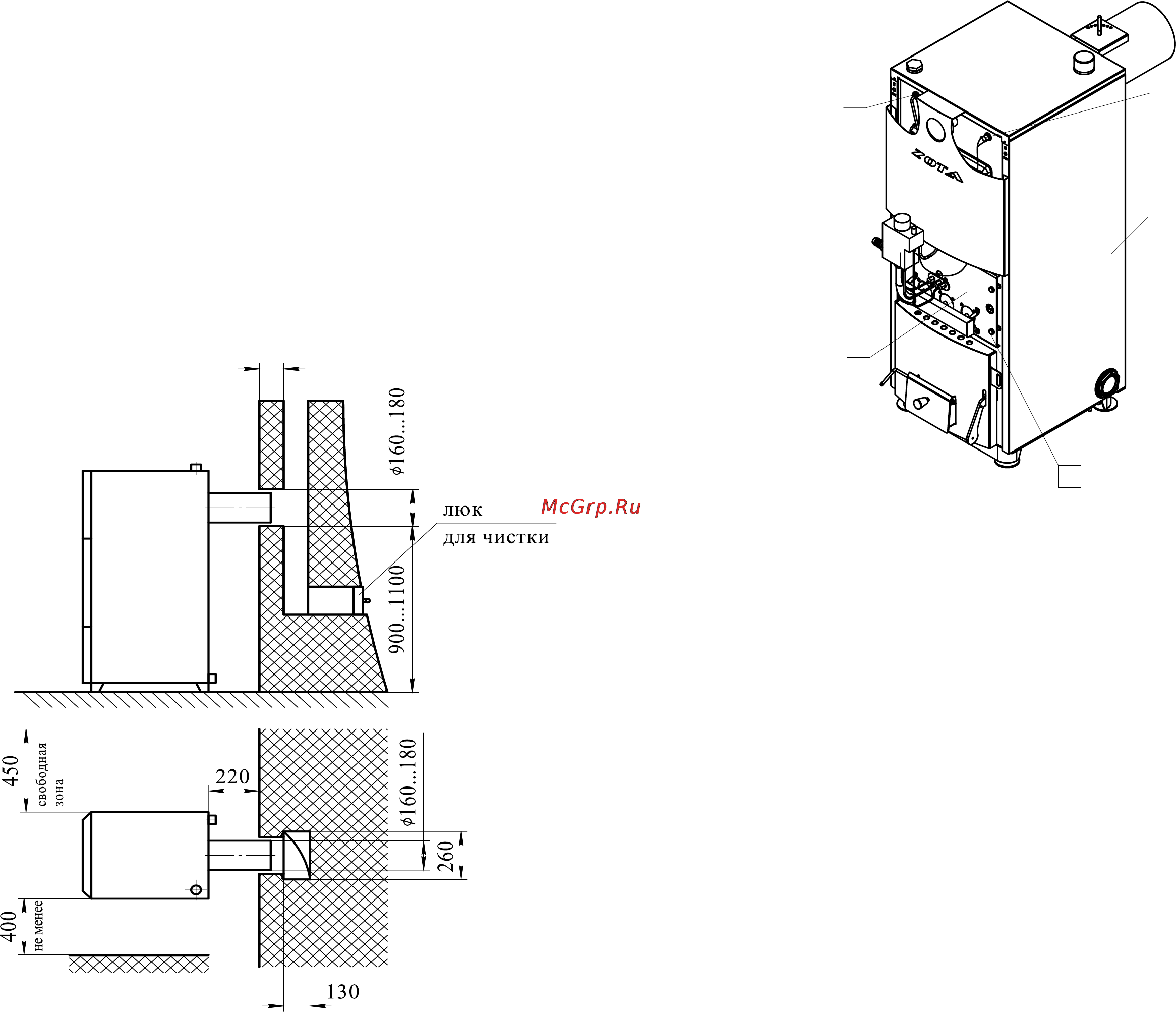

Zota MIX [11/12] Рис 6 схема установки котла кст

Содержание

• Паспорт и инструкция 1
• По эксплуатации 1
• Приложение 1 2
• Внимание 3
• Изделий 3
• Предприятие изготовитель оставляет за собой право вносить изменения в конструкцию котлов не ухудшающие потребительского качества 3
• Содержание 3
• Стр 3
• Общие сведения об изделии 4
• Технические данные 4
• Комплект поставки 5
• Сведения об установке 5
• Свидетельство о приемке и продаже 5
• Гарантийные обязательства 6
• Сведения об утилизации 6
• Указание мер безопасности 7
• Характерные неисправности и методы их устранения 7
• Обслуживание системы отопления 8
• Рис 9 схема открытой системы отопления 8
• Устройство и принцип работы котлов 8
• Рис 8 схема закрытой системы отопления 9
• Рис 1 котлы кст 20 0 кст 20 0э 10
• Рис 7 варианты установки дымовой трубы 10
• Рис 6 схема установки котла кст 11
• Рис котлы кст 2о ога 11
• Монтаж котла и системы отопления 12
• Рис з котлы кст 2о огн 12
• Рис котлы кст 20 0дт 12
• Рис котлы кст 2о огн кст 2о одт 12

Похожие устройства

• Drazice NADO 750/200 V7 Инструкция по эксплуатации
• Zota ДЫМОК - М Инструкция по эксплуатации
• Gigaset S810H Инструкция по эксплуатации
• Drazice NADO 1000/200 v7 Инструкция по эксплуатации
• Zota ТОПОЛЬ Инструкция по эксплуатации
• Gigaset SL78H Инструкция по эксплуатации
• Drazice UKV 102 Инструкция по эксплуатации
• Toshiba 19 EL934RB Инструкция по эксплуатации
• Zota ПУ ЭВТ И1 Инструкция по эксплуатации
• Drazice UKV 300 Инструкция по эксплуатации
• Zota ПУ ЭВТ И3 Инструкция по эксплуатации
• Toshiba 19 KL934R Инструкция по эксплуатации
• Drazice UKV 500 Инструкция по эксплуатации
• LG 32 CS466 Инструкция по эксплуатации
• Drazice TJ G 6/4-2kW Инструкция по эксплуатации
• Panasonic TX-LR24X5 Инструкция по эксплуатации
• Drazice TJ G 6/4-2,5kW Инструкция по эксплуатации
• Toshiba 26 KL933R Инструкция по эксплуатации
• Zota VIZA Инструкция по эксплуатации
• Drazice TJ G 6/4-3,3kW Инструкция по эксплуатации

воды из котла и отопительной системы для разных нужд за исключением необходимого слива при ремонте При сливе воды и дополнении новой повышается опасность коррозии и образования отложений Долив воды в отопительную систему производить в охлажденный до 70 С котел Кроме воды может применяться незамерзающий теплоноситель разведенный с водой в концентрации не более 1 1 При использовании этих теплоносителей необходимо выполнять требования по их применению в системах отопления В качестве теплоносителя запрещено использование жидкостей не предназначенных для систем отопления 6 1 2 Перед установкой котла насгораемье конструкции здания под котлом и перед его фронтом на 0 5м необходимо уложить асбестовый лист толщиной 3 5мм или войлок пропитанный глиняным раствором и стальной лист толщиной 0 6 1 0мм 6 1 3 Безопасное расстояние от горючих материалов при монтаже и эксплуатации котла необходимо соблюдать безопасное расстояние 200мм от горючих материалов для легко воспламеняющихся материалов напр бумага картон пергамин дерево и древесноволокнистые доски пластмассы безопасное расстояние удваивается 400мм безопасное расстояние также необходимо удвоить если степень горючести строительного материала неизвестна 1 Котел 2 Газовая атмосферная горелка 3 Болт 4 Шайба 5 Датчик температуры 6 Термоограничитель Рис 2 Котлы КСТ 2О 5ОГа Рис 6 Схема установки котла КСТ Соединение котла с кирпичным дымоходом и устройством чистки стр 12 Котел на природном газе низкого давления см рис 2 состоит из базового котла КСТ поз 1 на который вместо снятой дверцы поз 8 рис 1 устанавливается газогорелочное УГ Гарант ТМ и крепится четырьмя болтами к корпусу котла Датчик температуры и термоограничитель устанавливаем в соответствующие гнезда под передней крышкой котла Газогорелочное устройство на котле подключается к газовой системе Запуск газогорелочного устройства и эксплуатация его производиться в соответствии с паспортом и руководством по эксплуатации При этом заслонку поз 5 рис 1 на дымовой трубе открывать не более чем на половину хода Дверцу воздушную поз 10 и шибер поз 12 открывать плавно чтобы не допускать отрыв пламени При нагреве теплоносителя в котле в зоне датчика температуры до заданной на газогорелочном устройстве происходит отключение основных горелок запальная горелка при этом работает на автоматическое поддержание заданной температуры теплоносителя обеспечиваемое термостатом Предел настройки температуры теплоносителя от 40 С до 90 С Автоматика поддерживает заданную температуру теплоносителя в котле в пределах 2 С Котлы отопительные комбинированные стальные с газовой наддувной или дизельной горелками рис 3 4 состоят из базового котла КСТ поз 1 на который устанавливаются горелки с креплением через панель поз 3 четырьмя болтами поз 4 Термостат поз 6 крепится на верхней крышке котла подсоединяется к горелке в соответствии со схемой при веденной в инструкции по эксплуатации горелки Горелки на котле подключаются к газовой или дизтопливной системам Запуск горелок и их эксплуатация производится специалистами имеющими лицензию в соответствии с инструкциями по эксплуатации на горелки При этом заслонку на дымовом патрубке открывать не более половины хода Дверца воздушная поз 10 рис 1 и шибер поз 12 рис 1 должны быть закрыты В котлы устанавливается отражатели поз 2 рис 5 для увеличения срока службы котлов стр 9
