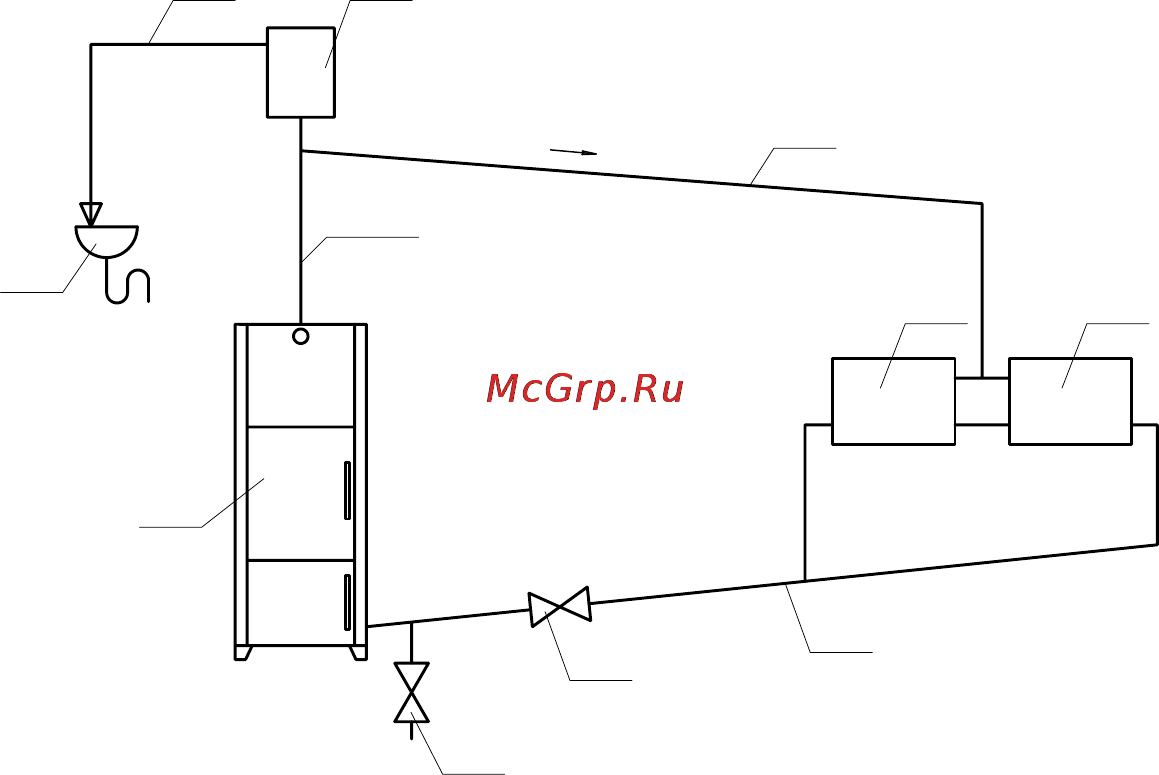

4 8 После окончания отопительного сезона необходимо тщательно вычистить котел и дымоходы Смазать графитной смазкой поворотные цапфы механизм дымовой заслонки и остальнье подвижные части котла Котельную необходимо поддерживать в чистоте и сухом состоянии 4 9 Требования пожарной безопасности согласно ГОСТ Р 53321 2009 4 10 При эксплуатации котлас блоком ТЭН см пункт 5 4 руководствоваться требованиями Правил устройства электроустановок потребителей и Правил техники безопасности при эксплуатации электроустановок потребителей ПУЭ ПТЭ и ПТБ и настоящего документа 4 11 Все котлы и панель управления подлежат заземлению 4 12 Газогорелочное устройство достаточно сложное устройство требующее перед пуском в эксплуатацию проведения наладочных и регулировочных работ в комплексе с отопительным устройством в целях обеспечения требований безопасности в соответствии с настоящим паспортом и Правилами безопасности систем газораспределения и газопотребления Запуск регулировку и ремонт газогорелочного устройства могут проводить только специалисты газовой службы имеющие лицензию на проведение данных работ 6 12 Монтаж котла с открытой соответствии со схемой см рис 9 системой отопления производить в 5 Устройство и принцип работы котлов 5 1 Котлы КСТ базовой модели предназначены для работы на твердом топливе угле дровах 5 2 Котел КСТ рис 1 состоит из корпуса поз 1 топки поз 2 конвективного газохода поз 3 патрубка дымового поз 4 В нижней части топки устанавливаются колосники поз 6 и зольник поз 7 К передней стенке корпуса котла на осях присоединяются загрузочная дверца поз 8 шуровочно поддувальная дверца поз 9 через которые производится загрузка топлива чистка колосников поз 6 и удаление золы из зольника Чистка конвективного газохода осуществляется кочергой при снятых передней поз 16 и отражательной поз 13 крышках котла В шуровочно поддувальной дверце котла встроены воздушная дверца поз 10 для регулировки подачи воздуха в топку и шибер поз 12 для подачи вторичного воздуха в топку 5 3 В верхней части котла установлен термоманометр поз 14 служащий для контроля давления и температуры в котле 5 4 В нижней части котла КСТ рис 1 вместо заглушки поз 22 может вворачиваться блок ТЭН 3 9 кВт поз 30 и подключаться к электросети через пульт управления ПУ ЭВТ И1 5 5 Котел снаружи закрыт кожухом поз 15 состоящим из панелей с теплоизоляцией 5 6 В комплект котла входит тягорегулятор поз 18 устанавливаемый сверху на котле и соединяемый через рычаг поз 11 с воздушной дверцей поз 10 цепочкой поз 19 Тягорегулятор обеспечивает тонкую регулировку открывания дверцы для подачи воздуха в зависимости от температуры воды установленной на тя го регуляторе Следует обратить внимание что крепление цепи поз 19 на рычаге тя го регулятора и рычаге поз 11 воздушной дверцы котла поз 10 находились на вертикальной линии относительно друг друга После монтажа тягорегулятора оставить нижний конец цепочки свободно висящим Для полноценного регулирования доступа воздуха в топку и соответственно температуры воды в подающем трубопроводе путем открытия или закрытия воздушной дверцы поз 10 необходимо произвести настройку тягорегулятора следующим образом на шкале тягорегулятора установить температуру 60 С нагреть котел до температуры 60 С контролируя температуру по термоманометру поз 14 как только температура достигнет установленной 60 С накинуть цепочку поз 19 на воздушную дверцу котла поз 10 Цепь должна бьггь хорошо натянутой свободный ход максимум 2мм выкрутить регулировочную ручку поз 23 таким образом чтобы она не стр 6 1 Котел 2 Бак расширительный открытого типа 7 3 Приборы отопительные 4 Подающий трубопровод 5 Обратный трубопровод 6 8 9 10 Кран системы отопления Кран слива воды Перелив Слив в канализацию Разгонный патрубок Рис 9 Схема открытой системы отопления 6 13 Разгонный патрубок рис 9 поз 10 должен бьггь вертикальным и высотой не менее 2 метров Испытание опрессовку системы отопления труб радиаторов производить при отсоединенном отопительном котле при этом давление не должно превышать максимальное рабочее давление указанное в проекте системы отопления Объем расширительного бака зависит от объема системы отопления и рассчитывается при разработке проекта системы отопления Проект системы отопления должен разрабатываться специализированной организацией имеющей право на данные работы 7 Обслуживание системы отопления 7 1 При эксплуатации котла в закрытых системах отопления при 1 30 ч 40 С давление в системе и в пневматической части расширительного бака не должно отличаться и его необходимо поддерживать периодически подачей воды в систему или подкачивая пневматическую часть расширительного бака 7 2 При наличии стука в системе гидравлические удары по причине парообразования немедленно прекратить горение в топке и дать остыть воде до температуры 70 С затем долить систему водой через кран поз 8 рис 8 и вновь растопить котел стр 15
