7 ■Русский

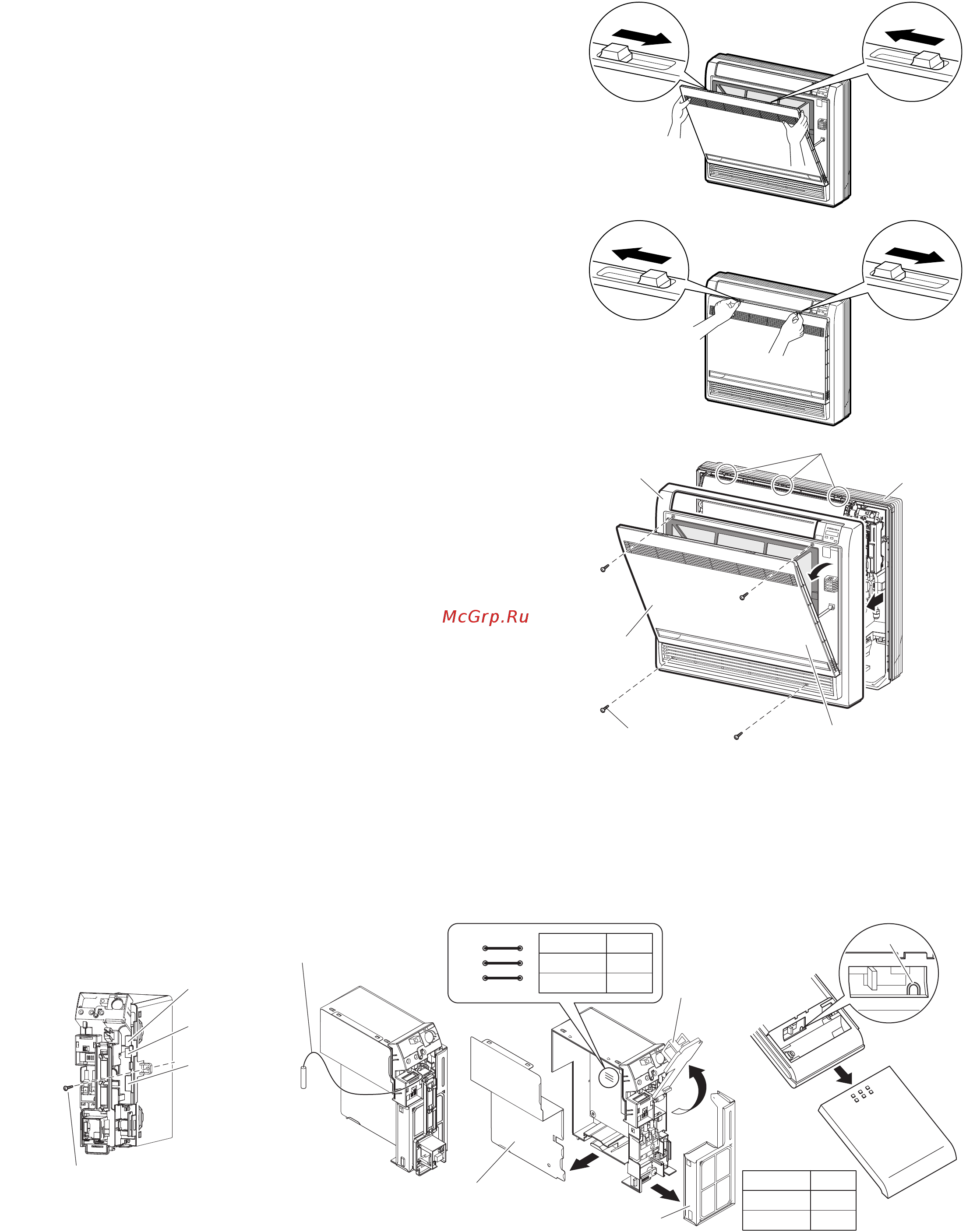

Подготовка к монтажу
1. Снятие и установка передней панели
•Способ снятия
1) Сдвиньте 2 стопора до щелчка.
2) Откройте лицевую панель и снимите ленту.
3) Снимите лицевую панель.
• Способ установки
1) Прикрепите переднюю решетку и лицевую панель после
проведения ленты вокруг них.
2) Закройте лиценвю панель и раздвиньте стопоры до
щелчка по направлению наружу.
2.
Снятие и установка передней решетки
•Способ снятия
1) Откройте лицевую панель.
2) Открутите 4 винта и снимите переднюю решетку, потянув
ее вперед (3 выступа).
• Способ установки
1) Закрепите переднюю решетку с помощью 4 установочных
винтов (3 выступа).
2) Установите лицевую панель в первоначальное положение.
3. Настройка других адресов
Если в одном помещении устанавливается два внутренних
агрегата, два беспроводных пульта ДУ можно настроить
на разные адреса.
1) Снимите переднюю решетку.
2) Подключите пластину крепления датчика и снимите переднюю металлическую крышку.
3) Отсоедините разъемы 5P, 6P и 7P.
4) Выньте блок электрических компонентов (1 винт).
5) Выньте термистор.
6) Снимите боковую металлическую крышку (7 выступов).
7) Разъедините перемычку адреса (JA) на печатной плате.
8) Разъедините перемычку адреса (J4) в пульте ДУ.
Лицевая
панель
Корпус
3 выступа
Передняя решетка
Открутите 4 винта.
Снимите
переднюю
решетку
Откройте переднюю панель
J4
3) Разъем 6P
5) Термистор
3) Разъем 5P
3) Разъем 7P
4) Удалите 1 винт.
J4
АДРЕС
СОЕДИНЕНА
1
РАЗРЕЗАНА
2
JA
АДРЕС
СОЕДИНЕНА
1
РАЗРЕЗАНА
2
JA
2) Передняя крышка из листового металла
6) Боковая крышка из листового металла
2) Пластина
крепления
датчика
