Монтаж Комнатного Блока (1)
Установка по наружному профилю
1. Трубопровод для хладагента

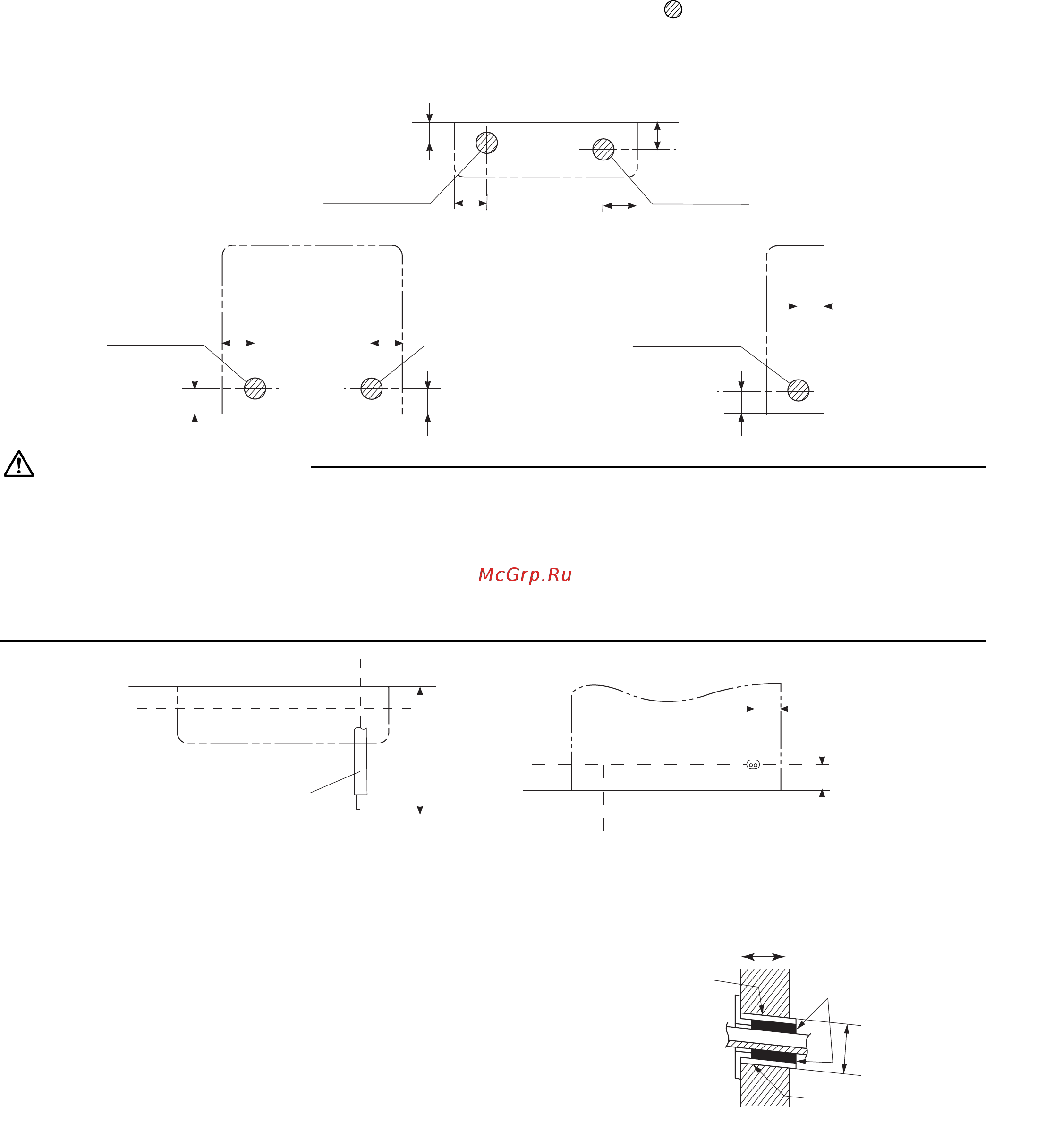

1) Высверлите отверстие (диаметром 65 мм) в месте, указанном символом на рисунке ниже.
2) Отверстие может располагаться в разных местах в зависимости от того, с какой стороны трубы оно.
3) Прокладка труб описана в п. 6. Присоединение трубы для хладагента раздела Монтаж Комнатного Блока (1).
4) Оставляйте около трубы свободное пространство чтобы облегчить присоединение трубы к комнатному блоку.
ПРЕДОСТЕРЕЖЕНИЕ
Минимально допустимая длина
• Для предотвращения шумов от наружного блока и вибрации минимальная длина трубы должна составлять 2,5м.
(Механический шум и вибрация могут возникать в зависимости от способа монтажа блока и среды, в которой он
используется.)
• Информация по максимальной длине трубопровода приводится в руководстве по монтажу наружного блока.
• Информация по подключению нескольких блоков приводится в руководстве по монтажу для конфигурации с
несколькими наружными блоками.
2. Сверление отверстия в стене и монтаж заделываемой в стену трубы
• Если стена содержит металлическую раму или
металлическую пластину, используйте в сквозном отверстии
заделываемую в стену трубу и настенную крышку, чтобы
предотвратить возможный нагрев, поражение электрическим
током или пожар.
•
Загерметизируйте зазоры вокруг трубопроводов уплотняющим
материалом, чтобы предотвратить протечку воды.
1) Просверлите сквозное отверстие диаметром 65 мм
с уклоном в сторону наружной поверхности.
2) Вставьте заделываемую в стену трубу в отверстие.
3) Вставьте настенную крышку в трубу.
4) После завершения монтажа трубопровода хладагента,
проводки и дренажного трубопровода заполните зазор
замазкой.
45
45
45
45
60
75
75
75
75
45
Трубопроводы
слева сзади
Трубопроводы
слева снизу
Трубопроводы
справа снизу
Стена
(Ед. изм.: мм)
Трубопроводы
справа сзади
Трубопроводы
слева/справа
350
75
45
Стена
Трубопровод хладагента
Пол
Внутри Снаружи
Замазка
Заделываемая в стену труба
(Приобретается на месте)
Крышка отверстия в стене
(Приобретается на месте)
Заделываемая в стену труба
(Приобретается на месте)
φ65
3PRU477070-1D.book Page 8 Wednesday, February 21, 2018 11:41 AM
