15 ■Русский
Монтаж Комнатного Блока (2)
3. Трубопровод для хладагента
См. п. 1. Трубы хладагента в разделе Монтаж Комнатного Блока (1)

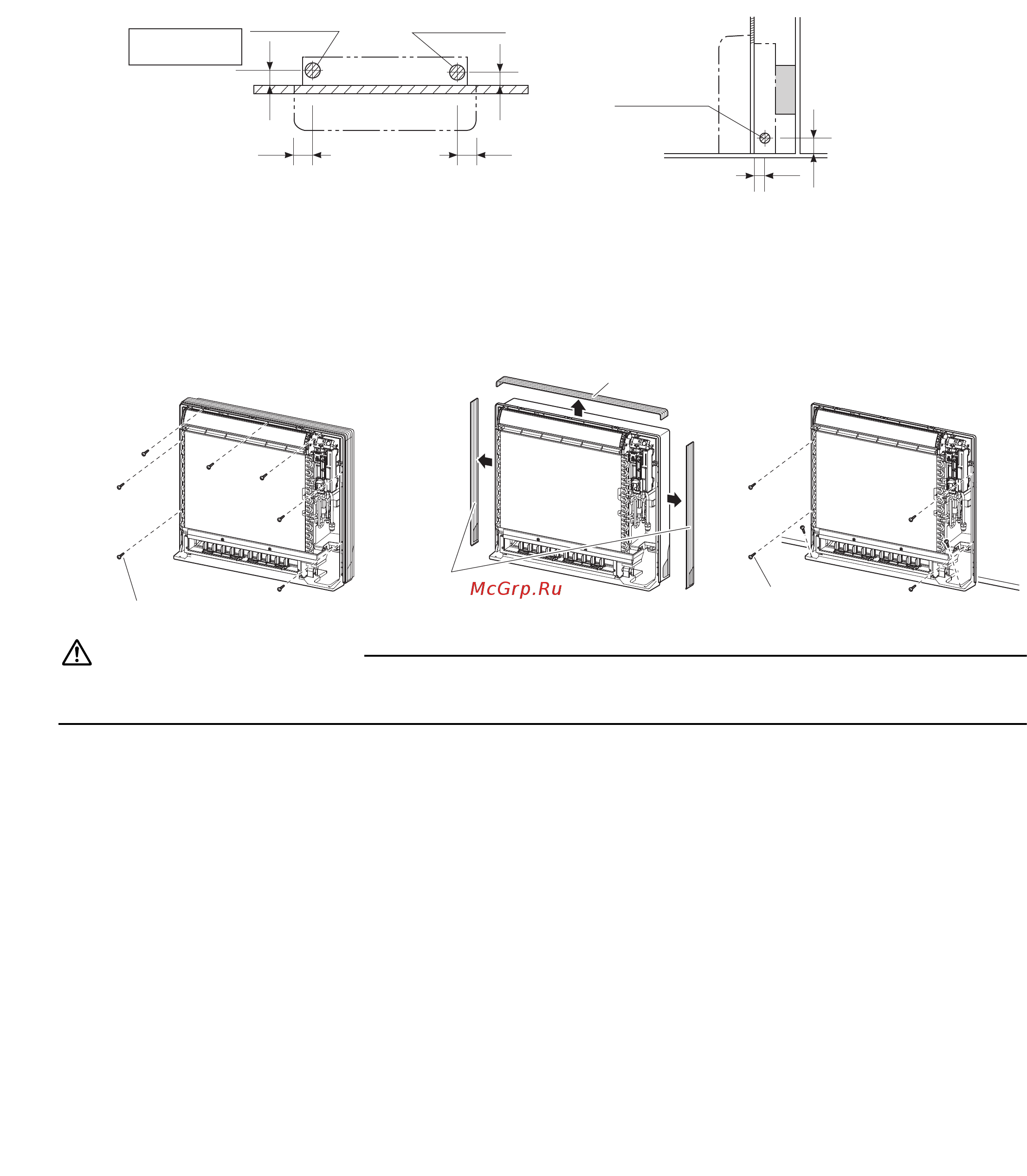

4. Монтаж комнатного блока
1) Снимите переднюю решетку.
2) Открутите 7 винтов.
3) Снимите верхний кожух (2 выступа).
4) Снимите боковые кожухи (2 выступа с каждой стороны).
5) Прикрепите комнатный блок к стене и закрепите его винтами в 6 местах (M4 × 25L).
ПРЕДОСТЕРЕЖЕНИЕ
1) Горизонтальное выравнивание комнатного блока определите по кромке дренажного поддона.
2) Установите комнатный блок вплотную к стене.
ПРИМЕЧАНИЕ:
Информация по трубопроводу для хладагента, высверливанию отверстия в стене и монтажу встраиваемой
в стену трубы, дренажному трубопроводу, монтажу комнатного блока, развальцовке конца трубы,
присоединению трубы для хладагента, контролю отсутствия утечки газа, присоединению соединительной
трубы, присоединению дренажного шланга, электропроводке при подключении к системе HA приводится
вп.Установка по наружному профилю.
Трубопроводы
слева снизу
Трубопроводы
справа снизу
7575
Местоположение
отверстия
50
35
Стена
45
50
Стена
Трубопровод
справа/слева
(Ед. изм.: мм)
Боковой кожух
Верхний кожух
Открутите 7 винтов.
6 винтов
(M4 × 25) (Приобретаются на месте)
3PRU477070-1D.book Page 15 Wednesday, February 21, 2018 11:41 AM
