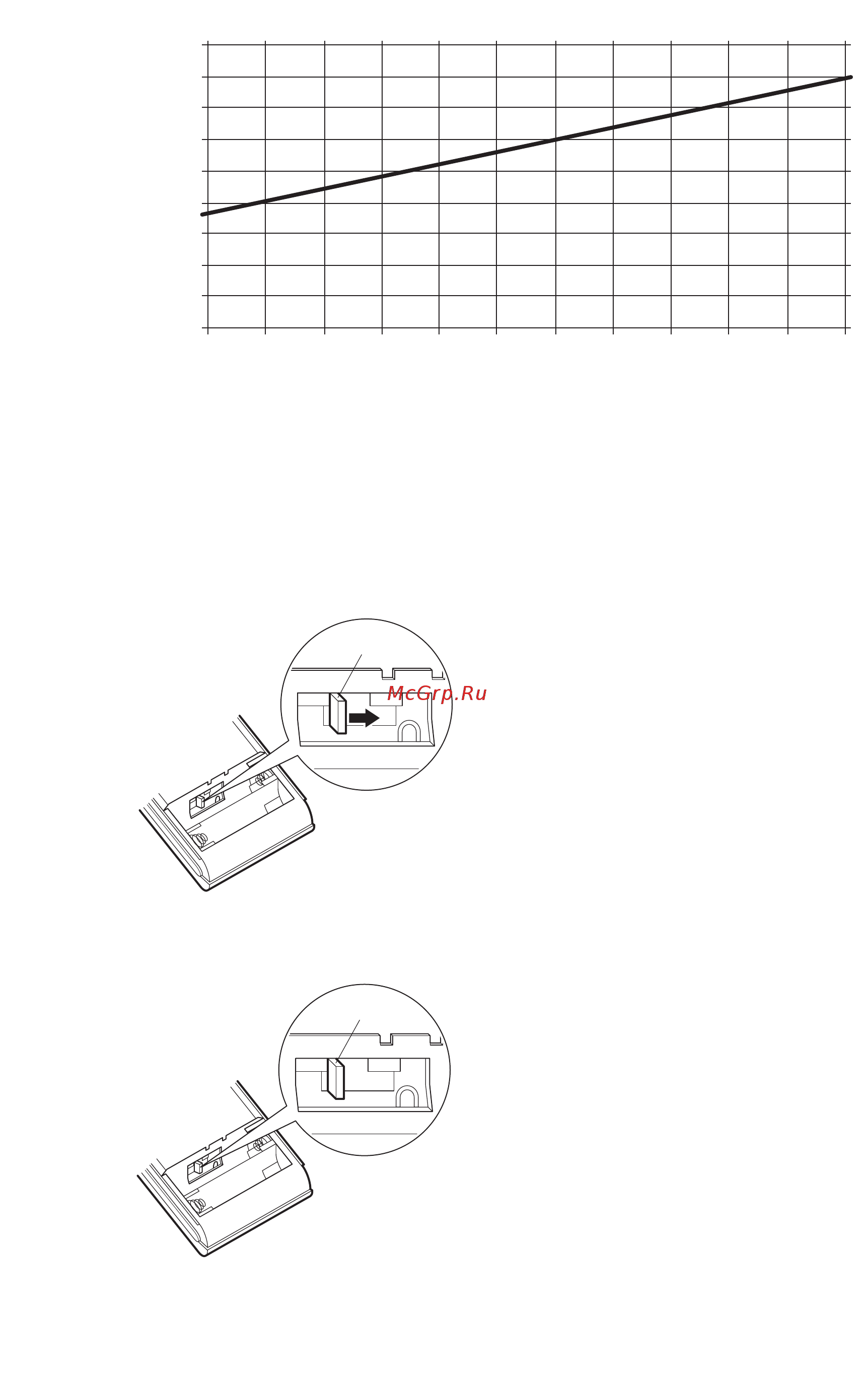

Выбор места монтажа
2. Беспроводный пульт ДУ
1) Если в помещении имеются люминесцентные лампы, включите все и определите позицию (в радиусе 7 метров),
на которой обеспечивается надлежащий прием сигналов дистанционного управления комнатным блоком.
2) Настройте микропереключатель. Осуществите настройку в соответствии с типом блока, приобретенным
заказчиком. По умолчанию переключатель находится на стороне теплового насоса.
• Только для охлаждения
Переведите микропереключатели на режим только охлаждения.
• Для теплового насоса
Убедитесь, что переключатели находятся на стороне теплового насоса.
Если они настроены на режим только охлаждения, сдвиньте их в сторону теплового насоса.
Ɍɪɟɛɨɜɚɧɢɹɤɦɨɧɬɚɠɭɞɥɹɛɥɨɤɨɜ5
9
8
7
6
5
4
3
2
1
0
1,84 2,04 2,24 2,44 2,64 2,84 3,04 3,24 3,44 3,64 3,84 4,04
Ɇɢɧɢɦɚɥɶɧɚɹɩɥɨɳɚɞɶɩɨɥɚ>ɦ
]
Ɇɚɫɫɚɯɥɚɞɚɝɟɧɬɚ>ɤɝ@
H/P C/O
DIP-переключатели
H/P C/O
DIP-переключатели
