46
SVENSKA
SV
kapning. Risk för skador om du ta ur eller sätter
i arbetsstycken när kapskivan roterar.
• Tryck inte för hårt när du jobbar, det sliter mer
på kapskivan resp. maskin eller arbetsstycke
kan bli skadade.
7.4 Start och stopp
Slå PÅ:
Håll in startspärren (10), tryck på strömbry-
taren (9).
Stopp:
Släpp upp
strömställarspärren (9).
7.5 Transport
Fäll ned lyftarmen (5) helt vid transport och lås
genom att skjuta i transportsäkringen (4).
OBS!
Du måste vrida kapdjupsanslaget (3) till
lägsta läget för att låsa lyftarmen. Se kapitel 7.1.
Före omställning och underhåll: Dra ur
kontakten!
Använd inte spindellåsningen (8) förrän
motorn stannat.

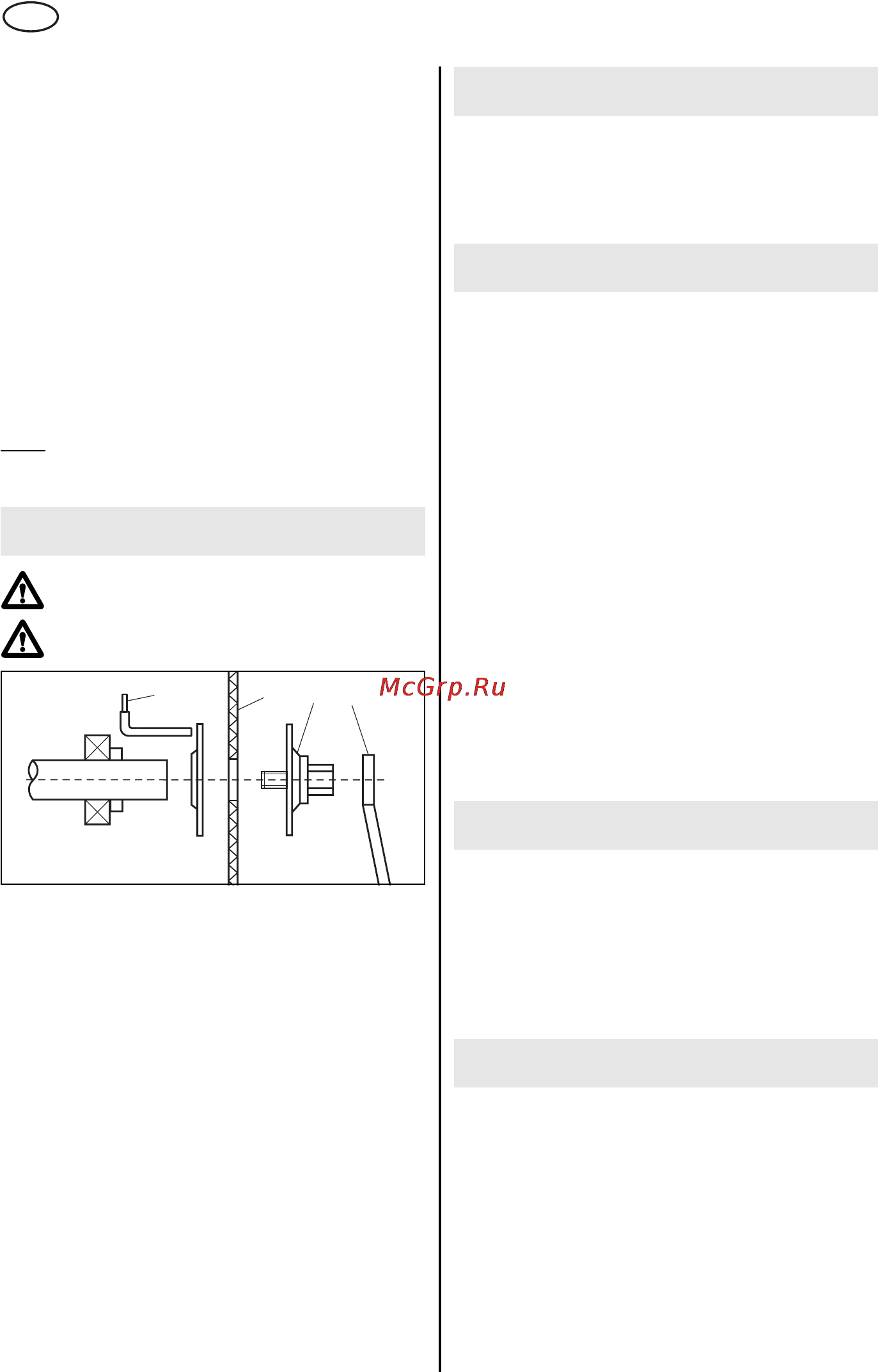

Ta av kapskivan:
- Tryck spaken till spindellåsningen (8) åt höger
och vrid kapskivan (a) för hand tills du känner att
spindellåsningen tar.
- Skruva av skruv och spännfläns (b) moturs med
nyckeln (c).
- Ta av kapskivan.
Sätta på kapskivan:
- Sätt på den nya kapskivan (a).
- Skruva på skruv och spännfläns (b).
- Lås spindeln och dra åt skruv och spännfläns (b)
ordentligt med nyckeln (c).
- Kontrollera att spindellåsningen (8) lossat helt
igen.
- Rengör maskinen om den är smutsig och ta bort
slipdamm.
Regelbundet underhåll:
Smörj följande delar varje månad: skruvstyckets
rörliga delar.
När du slår på maskinen kan den ge korta spän-
ningsfall. Om elanslutningen inte är så bra, kan det
påverka andra maskiner. Om nätimpedansen är
lägre än 0,2 bör det inte vara några problem.
Använd bara Metabos originaltillbehör.
Kontakta leverantören vid behov av tillbehör.
Det är viktigt att ange exakt typbeteckning på
maskinen vid beställning av tillbehör.
Se sid. 4.
A Kapskivor:
Kvalitetsklass A 36-R "Flexia-
mant Super" rostfritt.
Medelhård specialkapskiva för rostfritt.
Stor kapkapacitet och lång livslängd.
B Kapskivor:
Kvalitetsklass A 30-R / A 36-S
"Flexiamant Super" stål.
Bra kapkapacitet och lång livslängd i stål.
Hårt utförande för kraftiga maskiner.
A 36-S: med inre armering för snabbkapning.
C Kapskivor:
Kvalitetsklass A 24-M "Flexia-
mant Super" stål.
Stor kapkapacitet och lång livslängd i stål.
Mjukt utförande för effektsvaga maskiner.
Det kompletta tillbehörssortimentet hittar du på
www.metabo.com eller i huvudkatalogen.
Elverktyg får bara repareras av behörig elektriker!
Metabo-elverktyg som behöver repareras skickar
du till din Metabo-återförsäljare. Adresser, se
www.metabo.com.
Du kan hämta reservdelslistor på
www.metabo.com.
Metaboförpackningarna är 100% återvinnings-
bara.
Uttjänta elverktyg och tillbehör innehåller stora
mängder värdefullt material som också kan åter-
vinnas.
Eftersom slipdamm kan innehålla farliga ämnen,
släng det inte i hushållssoporna utan lämna det
som miljöfarligt avfall på miljöstation.
Den här bruksanvisningen är tryckt på klorfritt
papper.
8 Underhåll
a
bc
8
9 Åtgärder vid fel
10 Tillbehör
11 Reparation
12 Miljöskydd
17026852_0511 CS 23-355.book Seite 46 Dienstag, 17. Mai 2011 12:51 12
