66
POLSKI
POL
Urządzenie może zostać podłączone wyłącznie do
napięcia sieciowego i częstotliwości sieciowej
podanej na tabliczce identyfikacyjnej. Jeśli np.
urządzenie 120 V zostanie podłączone do napięcia
sieciowego 230 V, ściernica tnąca i urządzenie
mogą zostać uszkodzone na skutek przekroczenia
maks. prędkości obrotowej.
Wszystkie śruby muszą być dokręcone.
Dokręcić śrubę mocującą ściernicę tnącą
dostarczonym kluczem i sprawdzić, czy wszystkie
inne śruby również są dokręcone.
Osłona odbojowa iskier (11):
Przed uruchomieniem dosunąć osłonę odbojowa
iskier do oznaczenia.
7.1 Ustawianie głębokości cięcia
W celu wstępnego ustawienia wymaganej
głębokości cięcia np. przy wielu cięciach o takiej
samej głębokości cięcia.
Ustawianie ogranicznika głębokości cięcia (3):
- Odkręcić nakrętkę zabezpieczającą.
- Ustawić śrubę z łbem sześciokątnym na
wymaganą głębokość cięcia.
- Ponownie dokręcić nakrętkę zabezpieczającą.
7. 2 I m a d ł o
Obrabiane elementy należy mocować w
imadle (12).
Ustawianie kąta cięcia:
- Odkręcić obie śruby (16) ogranicznika (15).
- Ustawić wymagany kąt cięcia.
- Ponownie przykręcić obie śruby (16).
Zmiana maksymalnego zakresu mocowania:
Ogranicznik można ustawić w 3 pozycjach.
- W tym celu należy usunąć obie śruby (16).
- Przemieścić ogranicznik (15) do tyłu / do środka
/ do przodu.
- Ponownie przymocować ogranicznik (15)
obiema śrubami (16).
Mocowanie obrabianego elementu:
- W celu szybkiego przestawienia przekręcić
dźwignię (13) do góry i przesunąć korbę (14) w
kierunku obrabianego elementu.
- Nacisnąć dźwignię (13) w dół i przymocować
obrabiany element, przez obracanie korby (14) w
kierunku zgodnym z ruchem wskazówek zegara.
7.3 Cięcie obrabianego elementu
Niebezpieczeństwo zgniecenia! Przy
obniżaniu ramienia dźwigni nie wolno
chwytać w strefie zawiasów!
• Cięcie należy rozpocząć dopiero wtedy, gdy
urządzenie osiągnie swoją maksymalną
prędkość obrotową.
• Powoli obniżać ściernicę tnącą na obrabiany
element wykonać cięcie z małym naciskiem.
• Po zakończeniu pracy, ustawić ramię dźwigni w
pozycji wyjściowej.
• Po zakończeniu cięcia wyłączyć urządzenie,
poczekać na całkowite zatrzymanie silnika i
dopiero wtedy przystąpić do przygotowania
następnego cięcia. Wyjmowanie lub wkładanie
elementów obrabianych przy obracającej się
ściernicy tnącej może doprowadzić do zranień.
• Podczas pracy nie wolno stosować zbyt dużego
nacisku, ponieważ w przeciwnym wypadku
ściernica tnąca ulegnie szybkiemu zużyciu
względnie urządzenie lub obrabiany element
ulegną uszkodzeniu.
7.4 Włączanie i wyłączanie
Włączanie:
Nacisnąć i przytrzymać blokadę
włączenia (10), nacisnąć przycisk włączający (9).
Wyłączanie:
Zwolnić przycisk włączający (9).
7.5 Transport
Do transportu całkowicie obniżyć ramię dźwigni
(5) i zablokować poprzez przesunięcie
zabezpieczenia na czas transportu (4).
Zalecenie:
Do zablokowania ramienia dźwigni
konieczne jest przekręcenie ogranicznika
głębokości cięcia (3) na pozycję dolną. Patrz
rozdział 7.1.
Przed przystąpieniem do prac związanych z
przezbrajaniem i konserwacją: Wyciągnąć
wtyczkę przewodu zasilającego z gniazda!
Blokadę wrzeciona (8) należy naciskać
tylko przy zatrzymanym silniku.

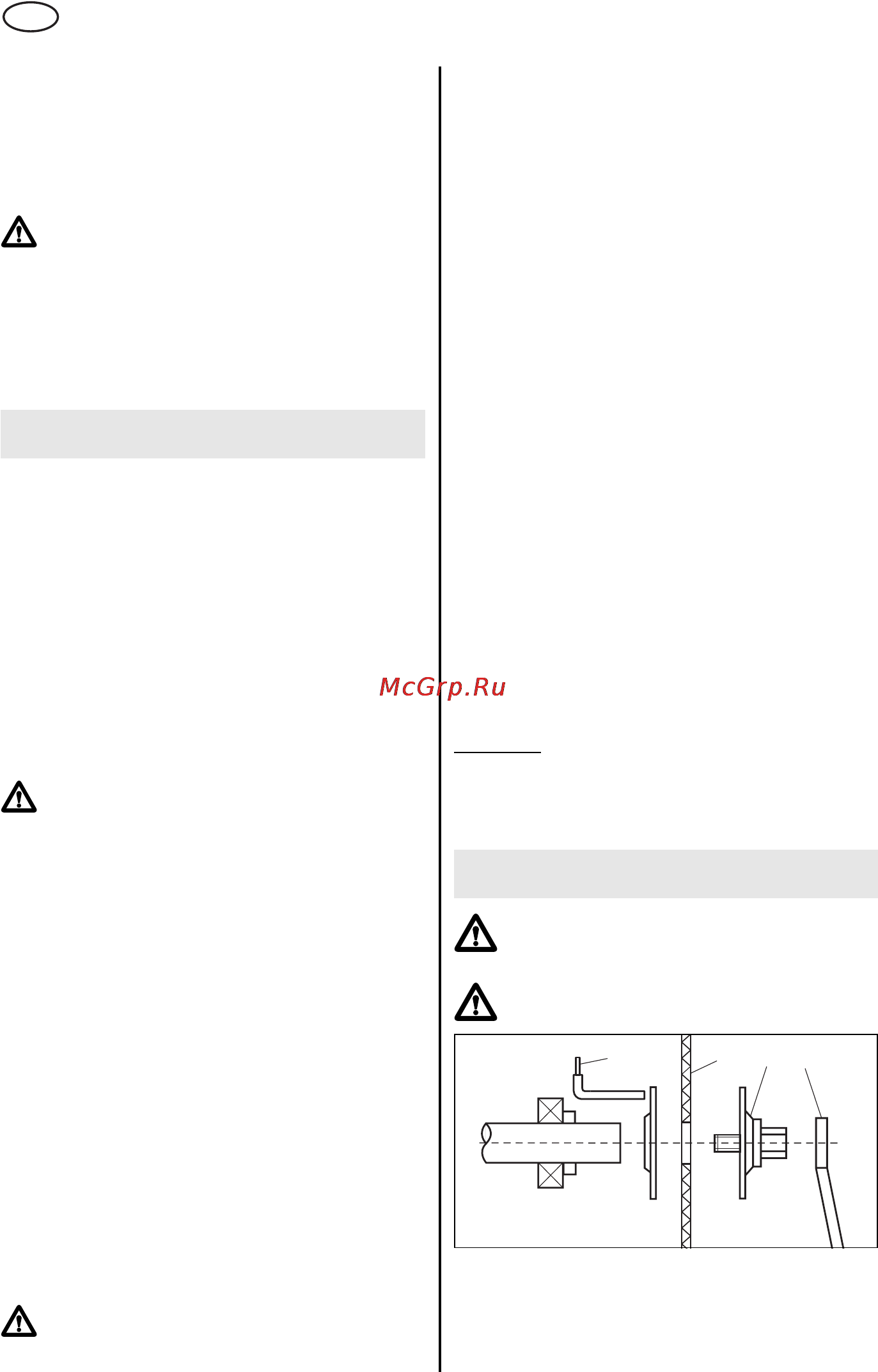

Zdejmowanie ściernicy tnącej:
- Nacisnąć dźwignię blokady wrzeciona (8) w
prawo i przekręcić ściernicę tnącą (a) ręką aż
blokada wrzeciona wyczuwalnie się zatrzaśnie.
7Użytkowanie
8Konserwacja
a
bc
8
17026852_0511 CS 23-355.book Seite 66 Dienstag, 17. Mai 2011 12:51 12
