SUOMI
51
FIN
Työkappaleen kiinnitys:
- Pikasäätö: nosta vipuvarsi (13) ylös ja paina kiin-
nittimen kampea (14) työkappaleen suuntaan.
- Paina vipuvarsi (13) alas ja kiinnitä työkappale
tiukkaan kiertämällä kampea (14) myötäpäivään.
7.3 Työkappaleen katkaisu
Litistymisvaara! Saranaosiin ei saa koskea
silloin, kun vipuvartta lasketaan!
• Aloita katkaisu vasta kun laitteen korkein kier-
rosluku on saavutettu.
• Laske katkaisulaikka hitaasti työkappaleeseen
ja sahaa kappale läpi tasaisen kevyesti painaen.
• Työn suoritettuasi nosta vipuvarsi jälleen yläa-
sentoon.
• Katkaise laitteesta virta käytön jälkeen. Varmista
ennen uuden työn aloittamista, että moottori on
täysin sammunut edellisen käytön jäljiltä. Työk-
appaletta ei saa poistaa laikan pyöriessä, eikä
uutta työkappaletta saa lisätä tai asettaa tilalle
pyörimisen aikana. Tällöin on olemassa louk-
kaantumisvaara.
• Älä kohdista työstön aikana liian suurta painoa
työkappaleeseen. Katkaisulaikka kuluu muutoin
ennenaikaisesti, ja samalla sekä laite että työk-
appale vaurioituvat.
7.4 Päälle-/poiskytkentä
Päällekytkentä:
Paina painokytkimen varmistinta
(10), pidä varmistin painettuna ja paina sama-
naikaisesti painokytkintä (9).
Päältäkytkeminen:
Päästä painokytkin (9) irti.
7.5 Kuljetus
Paina vipuvarsi (5) kuljetuksen ajaksi kokonaan
alas ja lukitse se kuljetuslukkoa (4) painamalla.
Huomautus:
Vipuvarren lukitsemiseksi leikkaus-
syvyyden säätö (3) on kytkettävä ala-asentoon.
Katso luku 7.1.
Irrota pistoke pistorasiasta ennen asen-
nuksia ja huoltotöitä!
Lukitusnuppia (8) saa käyttää ainoastaan
moottorin ollessa sammutettuna.

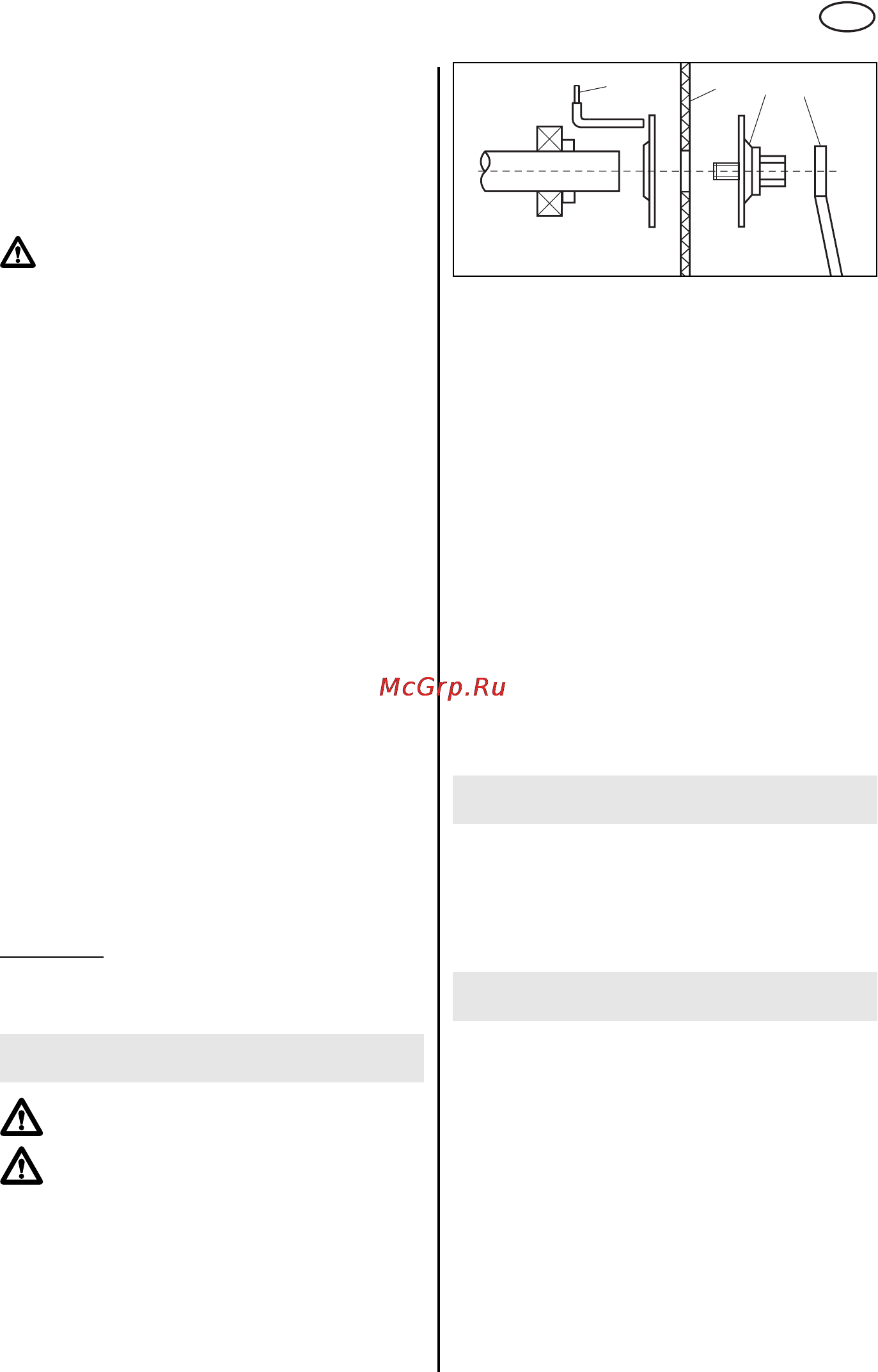

Katkaisulaikan irrotus:
- Paina lukitusnupin vipua (8) oikealle ja pyöritä
katkaisulaikkaa (a) käsin, kunnes lukitusnuppi
lukkiutuu kunnolla.
- Kierrä kiristyslaipalla (b) kiinnitetty ruuvi auki
laikan avaimella / säätöavaimella (c) kiertämällä
vastapäivään.
- Irrota katkaisulaikka.
Katkaisulaikan kiinnitys:
- Aseta uusi katkaisulaikka (a) paikoilleen.
- Kiinnitä kiristyslaippa (b) ja ruuvi.
- Lukitse lukitusnuppi ja kierrä kiristyslaippa (b) ja
ruuvi tiukasti kiinni laikan avaimella / säätöavai-
mella (c).
- Varmista, että lukitusnuppi (8) vapautuu koko-
naan.
- Puhdista likaantunut laite ja poista hionnan
kerryttämä pöly.
Säännöllinen huolto:
Öljyä vähintään kerran kuukaudessa seuraavat
osat: ruuvipuristimen liikkuvat osat.
Käynnistysten yhteydessä jännite voi laskea
tilapäisesti. Epäedullisissa verkko-olosuhteissa
verkon muissa laitteissa saattaa esiintyä häiriöitä.
Häiriöitä ei esiinny, mikäli impedanssi on alle 0,2
ohmia.
Käytä ainoastaan alkuperäisiä Metabo-lisätarvik-
keita.
Mikäli tarvitset lisätarvikkeita, käänny jälleenmyy-
jäsi puoleen.
Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden
löytämiseksi sähkötyökalun tarkat tiedot.
Katso sivu 4.
A Katkaisulaikat:
Laatuluokka A 36-R "Flexia-
mant Super" Inox.
Keskikova erikoiskatkaisulaikka ruostumatto-
malle teräkselle.
Suuri leikkuuteho ja pitkä kestoikä.
B Katkaisulaikat:
Laatuluokka A 30-R / A 36-S
"Flexiamant Super" Stahl/Teräs.
8Huolto
9 Häiriöiden poisto
10 Lisätarvikkeet
a
bc
8
17026852_0511 CS 23-355.book Seite 51 Dienstag, 17. Mai 2011 12:51 12
