78
MAGYAR
HU
A vágási mélység határoló beállítása (3):
- Oldja ki az ellenanyát.
- Állítsa be a hatlapfejű csavart a megkívánt vágási
mélységre.
- Az ellenanyát ismét feszesen húzza meg.
7. 2 S a t u
A munkadarabot feszesen fogja be a satuba
(12).
A vágási szögbeállítása:
- Az ütköző (15) mindkét csavarját (16) oldja ki.
- A kívánt vágási szög beállítása.
- A két csavart (16) ismét húzza meg.
A maximális fesztáv beállítása:
Az ütköző 3 helyzetbe állítható.
- Ehhez a két csavart (16) távolítsa el.
- Az ütközőt (15) helyezze át hátra/középre/előre.
- Az ütközőt (15) rögzítse ismét a két csavarral
(16).
Munkadarab befogása:
- A gyorsbeállításhoz az emelőt (13) forgassa el
felfelé és a forgatókart (14) tolja a munkadarab
irányába.
- Az emelőt (13) nyomja le és a munkadarabot a
forgatókar (14) óramutató járásával megegyező
forgatásával fogja be.
7.3 Egy munkadarab eldarabolása
Zúzódásveszély! Az emelőkar
süllyesztésekor ne nyúljon a csukló
környékére!
• A vágást csak akkor kezdje meg, ha a gép elérte
maximális fordulatszámát.
• Süllyessze le lassan a darabolótárcsát a
munkadarabra és csekély leszorító nyomással
hajtsa végre a vágást.
• A művelet befejezése után az emelőkart hozza
kiinduló helyzetbe.
•A daraboló vágás befejezése után kapcsolja ki a
gépet, a motort hagyja teljesen leállni és csak ez
után készítse elő a következő darabolási
műveletet. Munkadarabok kivétele vagy
bedugása forgó tárcsa mellett sérülést okozhat.
• Ne dolgozzon túl nagy leszorító nyomással,
mivel különben a darabolótárcsa gyorsan
elkopik, ill. a gép vagy a munkadarab károsodik.
7.4 Be- és kikapcsolás
Bekapcsolás:
A bekapcsolásgátlót (10) nyomja
be és tartsa úgy, működtesse a nyomókapcsolót
(9).
Kikapcsolás:
engedje el a nyomókapcsolót (9).
7.5 Szállítás
A szállításhoz az emelőkart (5) fordítsa teljesen le
és a szállítási biztosító eszköz (4) eltolásával
rögzítse.
Megjegyzés:
Az emelőkar rögzítéséhez szükséges
a vágási mélység határoló (3) alsó helyzetbe
forgatása. Lásd a 7.1 fejezetet.
Minden átszerelési és karbantartási
munkánál: húzza ki a dugót a
csatlakozóaljzatból!
A tengelyreteszelést (8) csak álló motornál
működtesse.

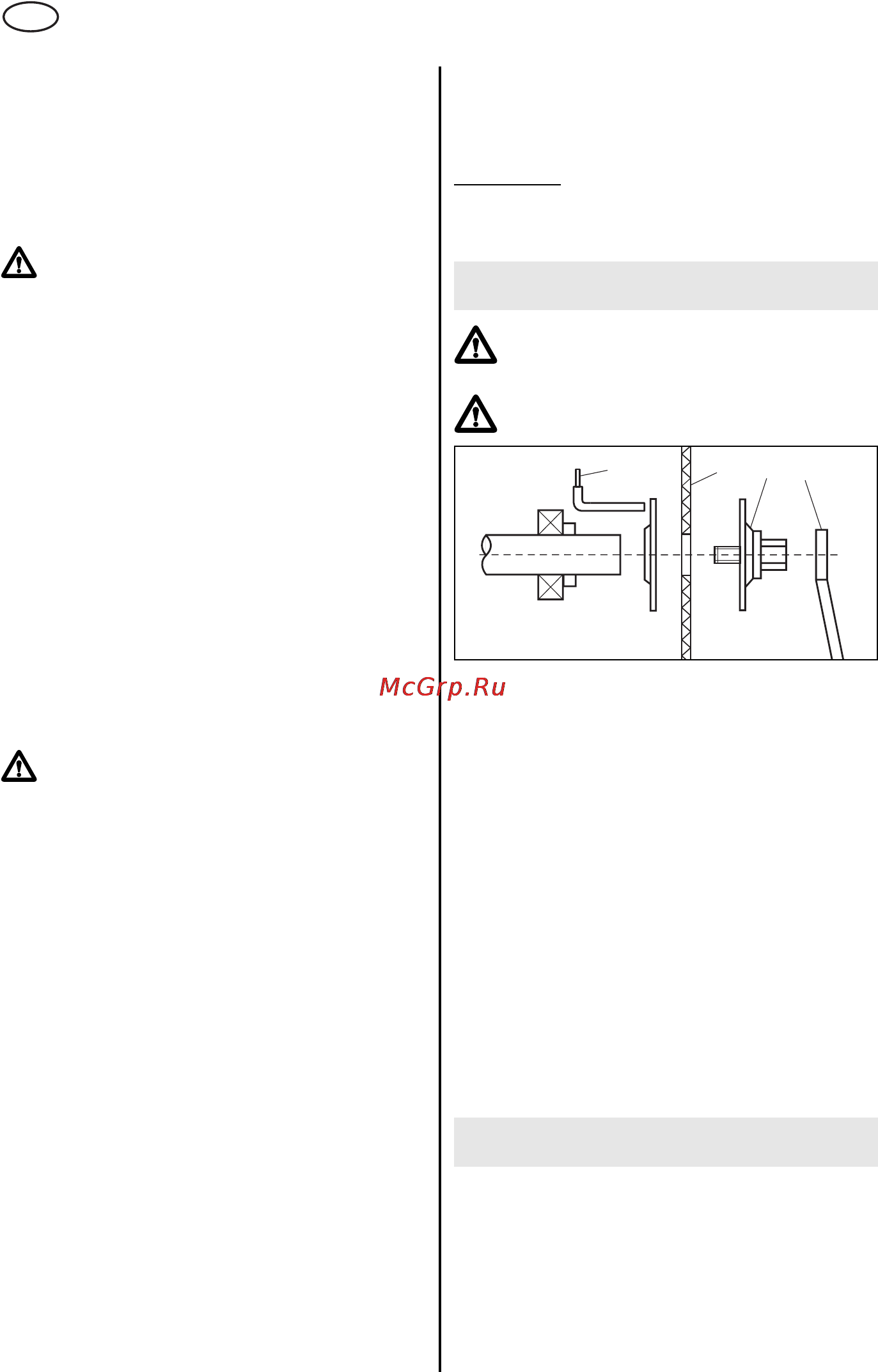

A darabolótárcsa levétele:
- A tengelyreteszelés emelőkarját (8) nyomja
jobbra és a darabolótárcsát (a) kézzel forgassa a
tengelyreteszelés érezhető bereteszelődéséig.
- A szorítókarimás csavart (b) csavarja a kulccsal
(c) az óramutató járásával ellentétesen.
- Vegye le a darabolótárcsát.
A darabolótárcsa felhelyezése:
- Helyezze fel az új darabolótárcsát (a).
- Csavarja fel a szorítókarimás csavart (b).
- Reteszelje a tengelyt és a szorítókarimás csavart
(b) a kulccsal (c) húzza meg.
- Ellenőrizze, hogy a tengelyreteszelés (8) ismét
teljesen kioldott-e.
- Tisztítsa meg az elszennyeződött gépet és
távolítsa el a csiszolási port.
Rendszeres karbantartás:
A következő alkatrészeket legalább havonta meg
kell olajozni: a satu mozgó alkatrészei.
A bekapcsolási folyamat rövid
feszültségcsökkenést okoz. Ez kedvezőtlen
hálózati viszonyok esetén más készülékeket
károsan befolyásolhat. 0,2 Ohmnál kisebb hálózati
impedancia esetén nem várható zavar.
8Karbantartás
9 Zavarelhárítás
a
bc
8
17026852_0511 CS 23-355.book Seite 78 Dienstag, 17. Mai 2011 12:51 12
