Prima di effettuare qualsiasi intervento di
modifica: estrarre la spina dalla presa. La
macchina dev'essere spenta e il mandrino
dev'essere fermo.
Per eseguire lavori con i dischi da taglio, per
motivi di sicurezza dev'essere utilizzato il
carter di protezione per operazioni di troncatura
(vedere capitolo 10. Accessori).
7.1 Bloccaggio del mandrino
- Premere (3) il pulsante di arresto del
mandrino (4) finché il pulsante di arresto non
scatta in posizione producendo un suono udibile.
7.2 Montaggio dei dischi di smerigliatura

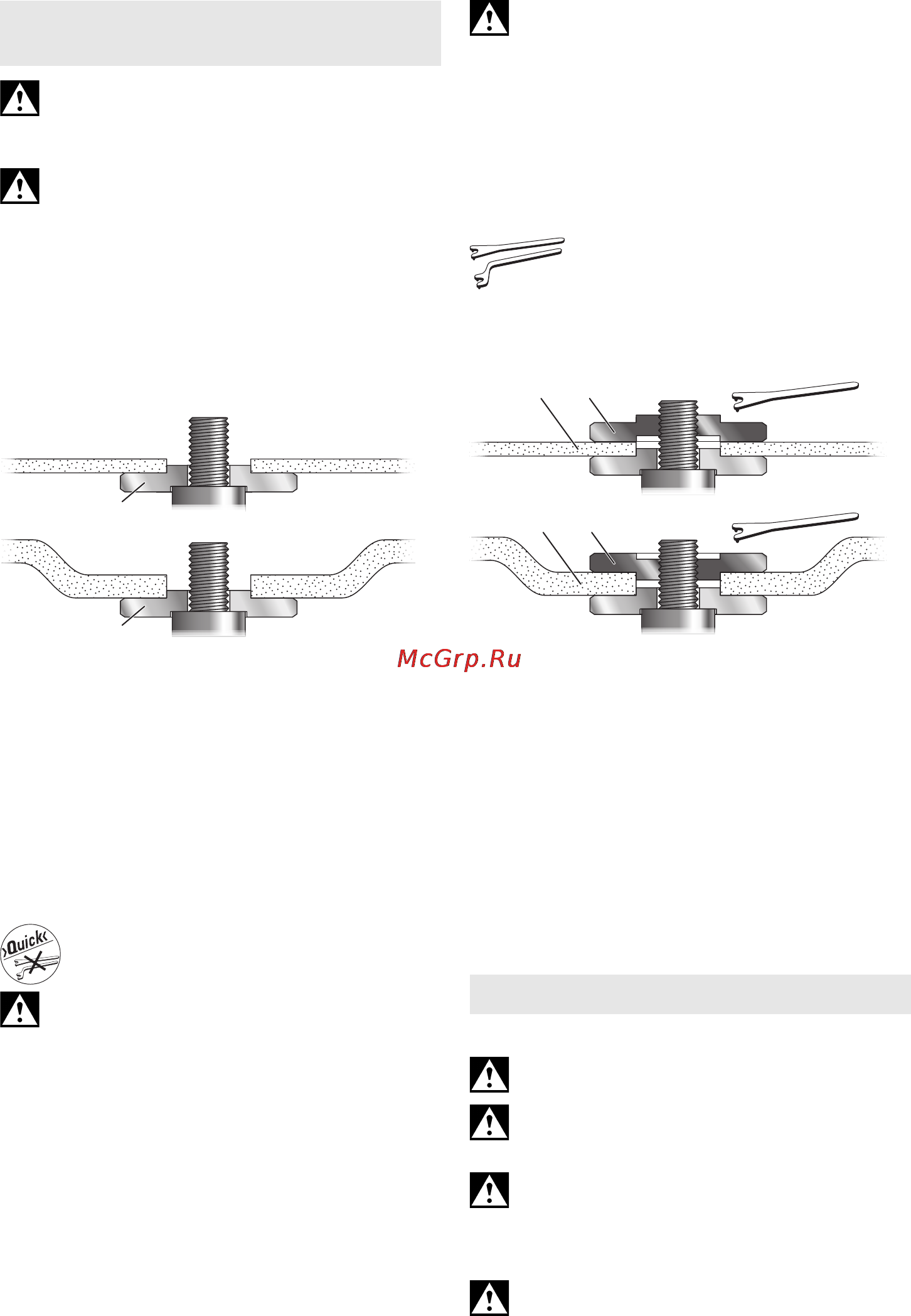

- Collocare la flangia di supporto (2) sul mandrino
(vedere figura in alto). La posizione sarà corretta
se, una volta inserita sul mandrino, la flangia non
può essere ruotata.
- Collocare il disco di smerigliatura sulla flangia
di supporto (2) (vedere figura in alto).
Il disco di smerigliatura deve poggiare sulla flangia
di supporto in modo uniforme. La flangia di
lamiera delle mole per troncare deve poggiare
sulla flangia di supporto.
7.3 Stringere/allentare il dado di serraggio
quick (in funzione della dotazione)
Stringere (1) il dado di serraggio quick:
Se l'utensile montato nella zona di serraggio
ha uno spessore superiore a 8 mm, il
dado di
serraggio quick non può essere utilizzato
! Utilizzare
quindi il
dado di serraggio (8) con la chiave a due
fori (9).
- Bloccaggio del mandrino (vedere capitolo 7.1).
- Inserire il dado di serraggio quick (1) sul mandrino
(3) in modo tale che i 2 dentini facciano presa nelle
2 rispettive scanalature del mandrino. Vedere
l'illustrazione a pagina 2.
- Serrare manualmente il dado di serraggio quick
ruotandolo in senso orario.
- Mediante una forte rotazione in senso orario del
disco di smerigliatura, stringere il dado di
serraggio quick.
Allentare il dado di serraggio quick (1):
Solo se il dado di serraggio quick (1) è
presente, è possibile bloccare il mandrino con
il relativo pulsante di arresto mandrino (4)!
- Quando viene disinserito, la macchina riprende a
funzionare.
- Poco prima dell'arresto del disco di smerigliatura,
premere (4)il pulsante di arresto del mandrino. Il
dado di serraggio quick (1) si allenta.
7.4 Stringere/allentare il dado di serraggio
(in funzione della dotazione)
Stringere il dado di serraggio (8):
I 2 lati del dado di serraggio sono diversi. Avvitare il
dado di serraggio sul mandrino come spiegato di
seguito:
- A) In caso di dischi di smerigliatura sottili:
Il collarino del dado di serraggio (8) è rivolto verso
l'alto, affinché il disco abrasivo sottile possa
essere fissato in modo sicuro.
B) In caso di dischi abrasivi spessi:
Il collarino del dado di serraggio (8) è rivolto verso
il basso, affinché il dado di serraggio possa
essere inserito in modo sicuro sul mandrino.
- Bloccaggio del mandrino Stringere il dado di
serraggio (8) ruotandolo in senso orario con
l'apposita chiave a due fori (9).
Allentare il dado di serraggio:
- Bloccaggio del mandrino (vedere capitolo 7.1).
Svitare il dado di serraggio (8) ruotandolo in senso
antiorario (9) con l'apposita chiave a due fori.
8.1 Attivazione/disattivazione
Tenere la macchina sempre con entrambe le
mani.
Mettere dapprima in funzione la macchina,
quindi
avvicinare l'utensile al pezzo in
lavorazione.
Evitare che la macchina aspiri ulteriori polveri
e trucioli. Accendendo e spegnendo la
macchina, tenerla lontana dalla polvere residua.
Dopo lo spegnimento, riporre la macchina soltanto
dopo che il motore si è completamente arrestato.
Evitare l'avviamento accidentale: disinserire
sempre la macchina quando la spina viene
staccata dalla presa oppure se si è verificata
un'interruzione di corrente.
7. Montaggio del disco di
smerigliatura
2
2
8. Utilizzo
8A
8B
