DANSK da
71
beskadiget. Til polering anbefaler vi vores
vinkelpolerer.
Se side 2.
1Quick-spændemøtrik *
2Støtteflange
3Spindel
4 Spindellås
5 Skydekontakt til
tænd/sluk *
6 Ekstra holdegreb / ekstra holdegreb til
vibrationsdæmpning*
7 Beskyttelsesskærm
8Spændemøtrik *
9Tapnøgle*
* afhængigt af udstyr/medleveres ikke
Før De tager maskinen i brug, bør De
kontrollere, at den på mærkepladen oplyste
netspænding og frekvens er i overensstemmelse
med den fra Deres strømforsyning.
6.1 Montering af ekstra holdegreb
Arbejd kun med monteret ekstra holdegreb
(6)! Skru det ekstra holdegreb fast på den
venstre eller højre side af maskinen.
6.2 Montering af beskyttelsesskærmen
Anvend af sikkerhedsmæssige årsager altid
den beskyttelsesskærm, som er beregnet til
den pågældende slibeskive! Se også kapitel 10.
Tilbehør!
Beskyttelsesskærm til slibning
Beregnet til arbejde med skrubskiver, lamelslibe-
skiver, diamant-skæreskiver.
Montering: Se figur A, side 2. Monter
beskyttelsesskærmen som vist. Drej
beskyttelsesskærmen, således at det lukkede
område vender mod brugeren. Kontroller
fastgørelsen. Fastspænd evt. skruen på
spænderingen.
Afmontering: Se figur B, side 2. Afmonter
beskyttelsesskærmen som vist.
Beskyttelsesskærmen skal
rage mindst 3,4 mm ud over
indsatsværktøjet.
Før alle omstillinger: Træk stikket ud af
stikdåsen. Maskinen skal være slukket og
spindlen skal stå stille.
Beskyttelsesskærmen til skæring (se kapitel
10. Tilbehør) skal af sikkerhedsmæssige
årsager anvendes til arbejde med skæreskiver.
7.1 Låsning af spindel
- Tryk spindellåsen (4) ind og drej spindlen (3)
manuelt, indtil det kan mærkes, at spindellåsen
går i indgreb.

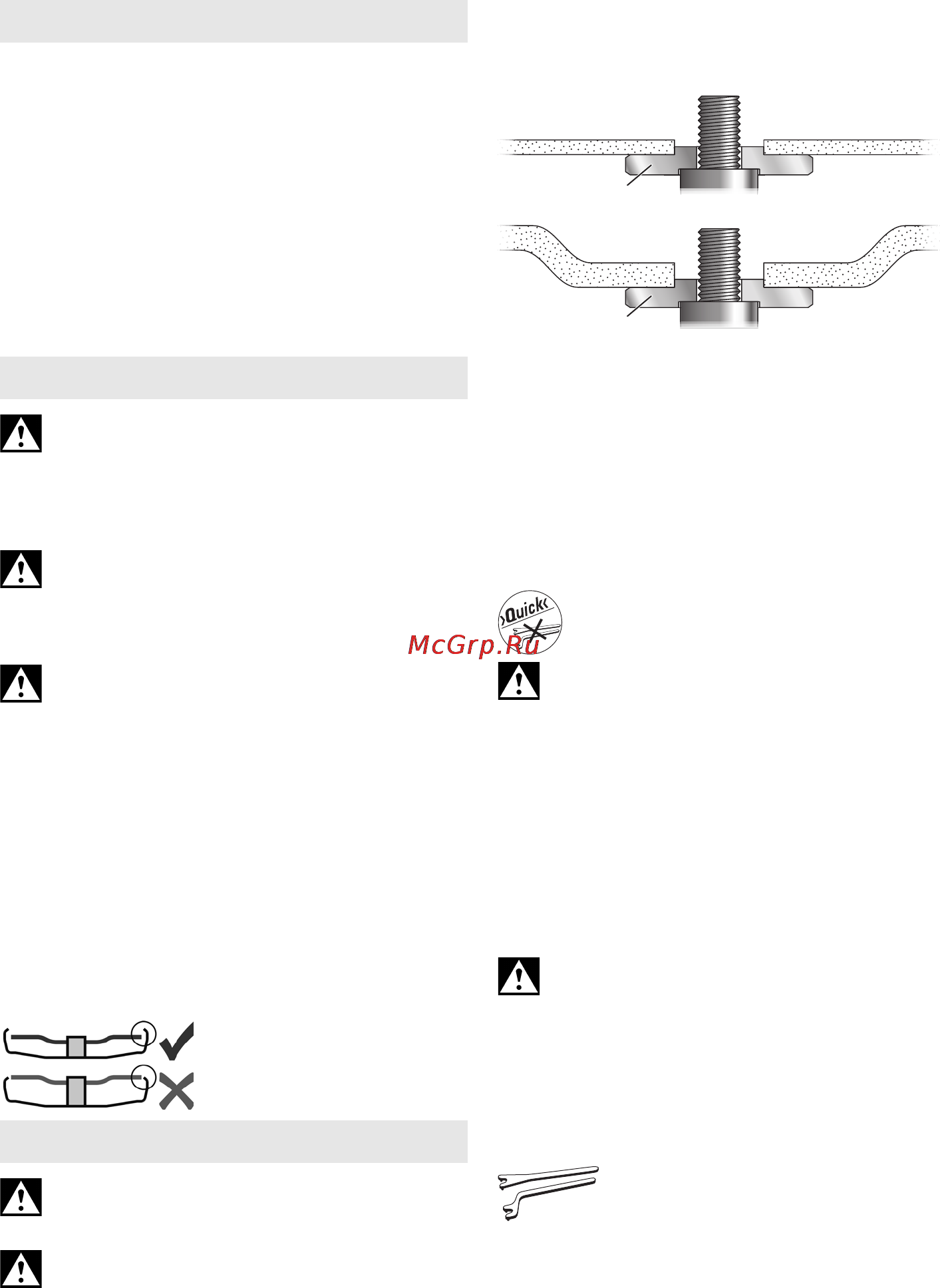

7.2 Påsætning af slibeskive
- Sæt støtteflangen (2) på spindlen (se illustration
ovenfor). Den er rigtigt monteret, når spindlen ikke
kan drejes.
- Sæt slibeskiven på støtteflangen (2)
(se illustration ovenfor).
Slibeskiven skal ligge jævnt på støtteflangen.
Pladeflangen fra skæreskiverne skal ligge på
støtteflangen.
7.3 Fastgørelse/løsning af Quick-
spændemøtrik (afhængigt af udstyr)
Fastgørelse af Quick-
spændemøtrik (1):
Hvis indsatsværktøjet er tykkere end 8 mm i
spændeområdet, må
Quick-spændemøtrikken
ikke anvendes
! Brug i sådanne tilfælde
spændemøtrikken (8) med tapnøgle (9).
- Lås spindlen (se kapitel 7.1).
- Sæt Quick-spændemøtrikken (1) på spindlen (3),
således at de 2 noter griber ind i de 2 notgange på
spindlen. Se illustrationen på side 2.
- Spænd Quick-spændemøtrikken manuelt i urets
retning.
- Spænd Quick-spændemøtrikken ved at dreje
slibeskiven kraftigt i urets retning.
Løsning af Quick-spændemøtrik (1)
:
Først når Quick-spændemøtrikken (1)
er anbragt, må spindlen stoppes med
spindellåsen (4)!
- Efter at maskinen er slukket, kører den lidt endnu.
- Tryk spindellåsen (4) ind, kort tid før slibeskiven
står stille. Quick-spændemøtrikken (1) løsnes.
7.4 Fastgørelse/løsning af spændemøtrik
(afhængigt af udstyr)
Fastgørelse af spændemøtrik (8):
Spændemøtrikkens 2 sider er forskellige. Skru
spændemøtrikkerne på spindlen som beskrevet
nedenfor:
5. Oversigt
6. Ibrugtagning
7. Montering af slibeskive
