Wartung

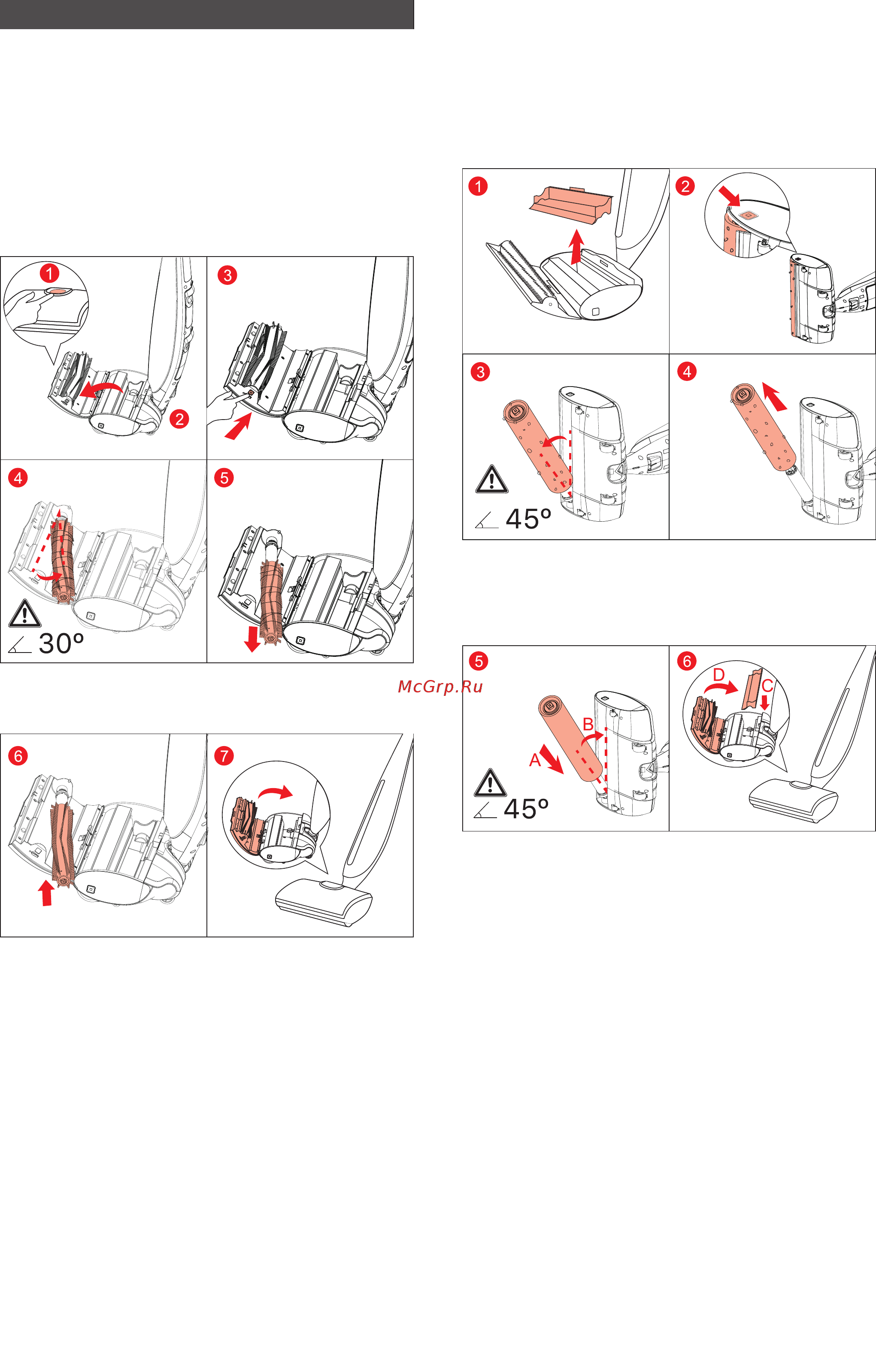

1. Bürstenwalze austauschen
Hinweis: Das Gerät muss von der Ladestation genommen und vor der Reinigung oder Wartung
ausgeschaltet werden
Wenn Sie weiterhin optimale Reinigungsergebnisse erzielen möchten, achten Sie darauf, stets eine
Original-Bürstenwalze von THOMAS zu verwenden Wir empfehlen Ihnen, sie alle sechs Monate
auszutauschen
①
Schalten Sie das Gerät aus und verriegeln Sie es in senkrechter Position
②
Öffnen Sie die Abdeckung des Reinigungskopfs und drücken Sie auf den quadratischen
Verschluss an der Seite, um die Bürstenwalze herauszunehmen (Der maximale Öffnungswinkel
des Antriebsmotors beträgt 30° Gehen Sie behutsam vor, um Beschädigungen zu vermeiden)
③
Setzen Sie eine neue Bürstenwalze ein und schließen Sie die Abdeckung nach deren
ordnungsgemäßem Einbau
Hinweis: Der maximale Öffnungswinkel des Antriebsmotors beträgt 30° Gehen Sie
vorsichtig mit ihm um
2. Reinigungswalze austauschen
Wenn Sie weiterhin optimale Reinigungsergebnisse erzielen möchten, achten Sie darauf, stets
eine Original-Reinigungswalze von THOMAS zu verwenden und sie alle 4-6 Monate auszutauschen
①
Schalten Sie das Gerät aus, nehmen Sie den Schmutzsammelbehälter heraus und leeren oder
nehmen Sie die Wasserbehälter heraus
②
Drehen Sie den Gerätekörper auf ebenem Boden auf die Seite, sodass der Entriegelungsknopf
der Reinigungswalze nach oben zeigt Drücken Sie den seitliche Entriegelungsknopf der
Reinigungswalze und nehmen Sie sie heraus
③
Schieben Sie die Reinigungswalze auf die Motorwelle, drücken Sie das Ganze in den
Reinigungskopf zurück, sodass der seitliche Entriegelungsknopf wieder in Position ist
Informationen zum Einsetzen einer neuen Reinigungswalze finden Sie im Abschnitt
„Montage“
Hinweis: Die ausgetauschte Bürsten- und Reinigungswalzen stellen Kunststoffabfall dar
Beachten Sie deren ordnungsgemäße Entsorgung und Wiederverwertung gemäß den örtlichen
Umweltschutzbestimmungen
Der maximale Öffnungswinkel des Antriebsmotors beträgt 45° Gehen Sie vorsichtig mit ihm
um
13
