Техническое обслуживание

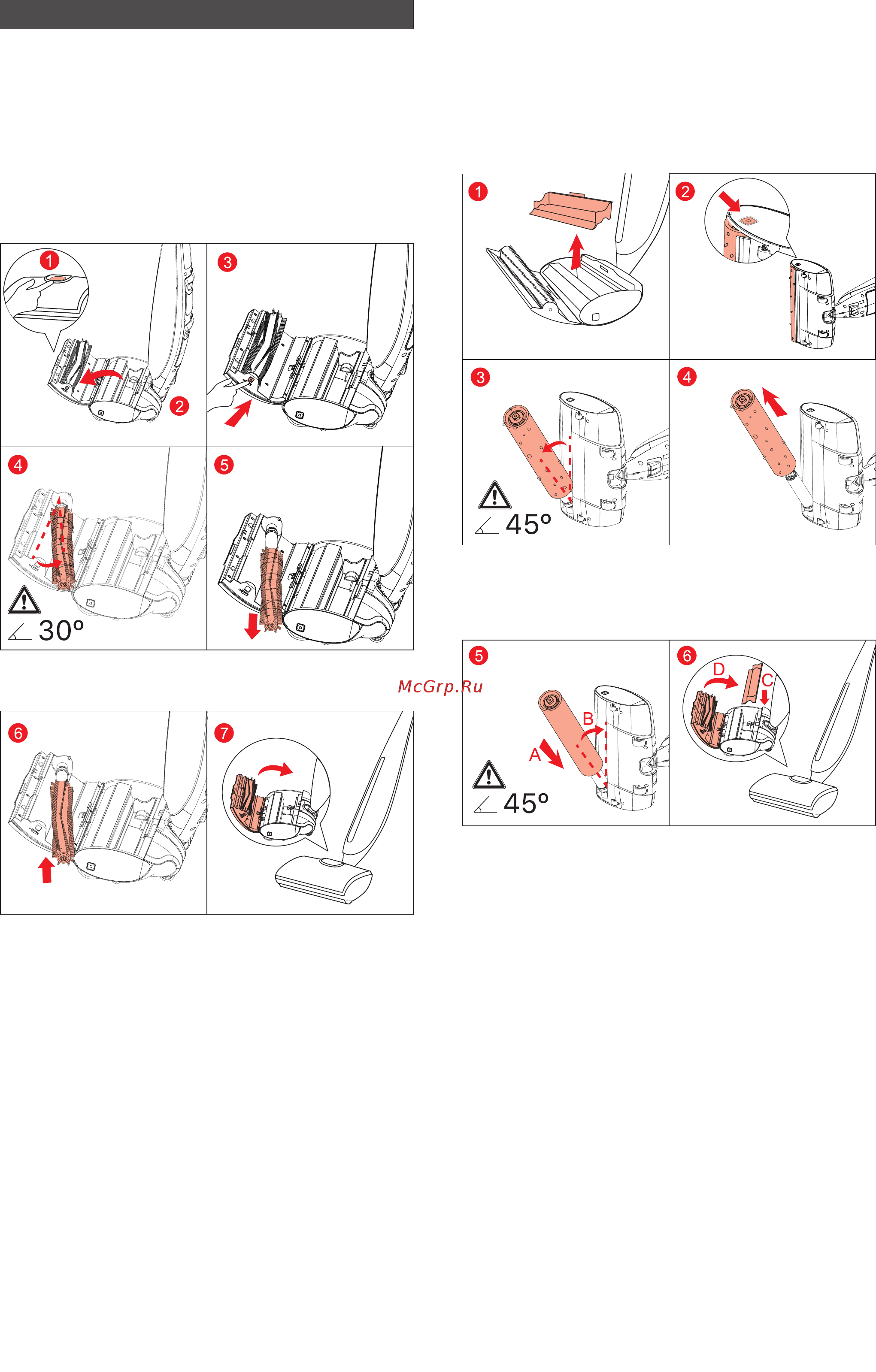

1. Замена щеточного валика
Указание: Перед очисткой или техническим обслуживанием устройство необходимо снять
с зарядной станции и выключить
Если вы хотите добиться оптимальных результатов очистки, всегда используйте оригинальный
щеточный валик фирмы THOMAS Мы рекомендуем заменять его каждые шесть месяцев
①
Выключите устройство и заблокируйте его в вертикальном положении
②
Откройте крышку чистящей головки и нажмите на квадратную защелку на боковой
стороне, чтобы извлечь щеточный валик (Максимальный угол открытия приводного
двигателя составляет 30° Во избежание повреждений соблюдайте осторожность)
③
Вставьте новый щеточный валик и после его надлежащей установки закройте крышку
Указание: Максимальный угол открытия приводного двигателя составляет 30°
Соблюдайте осторожность при обращении с ним
2. Замена чистящего валика
Если вы хотите добиться оптимальных результатов очистки, всегда используйте оригинальный
чистящий валик фирмы THOMAS и заменяйте его каждые четыре месяца
①
Выключите устройство, извлеките грязесборник и опорожните или извлеките резервуары
для воды
②
Поверните корпус устройства на ровной поверхности на бок так, чтобы кнопка
разблокировки чистящего валика была обращена вверх Нажмите боковую кнопку
разблокировки чистящего валика и извлеките его
③
Наденьте чистящий валик на вал двигателя, отожмите все назад в чистящую головку,
чтобы боковая кнопка разблокировки вернулась в исходное положение Информацию
об установке нового чистящего ролика см в разделе «Монтаж»
Указание: Замененные щеточные и чистящие валики представляют собой пластмассовые
отходы Соблюдайте их надлежащую утилизацию и повторное использование в соответствии
с местными экологическими нормами
Максимальный угол открытия приводного двигателя составляет 45° Соблюдайте
осторожность при обращении с ним
41
