18
FRANÇAIS
F
8.8 Changement d'outil
Mandrin à clé (10) (
suivant équipement)
Voir les figures page 3.
Insérer l'outil :
Insérer l'outil et le serrer à l'aide de la clé de
mandrin (11) en veillant à bien répartir le serrage
entre les 3 perçages.
Déposer l'outil :
Ouvrir le mandrin à clé (10) à l'aide de la clé de
mandrin (11) et sortir l'outil.

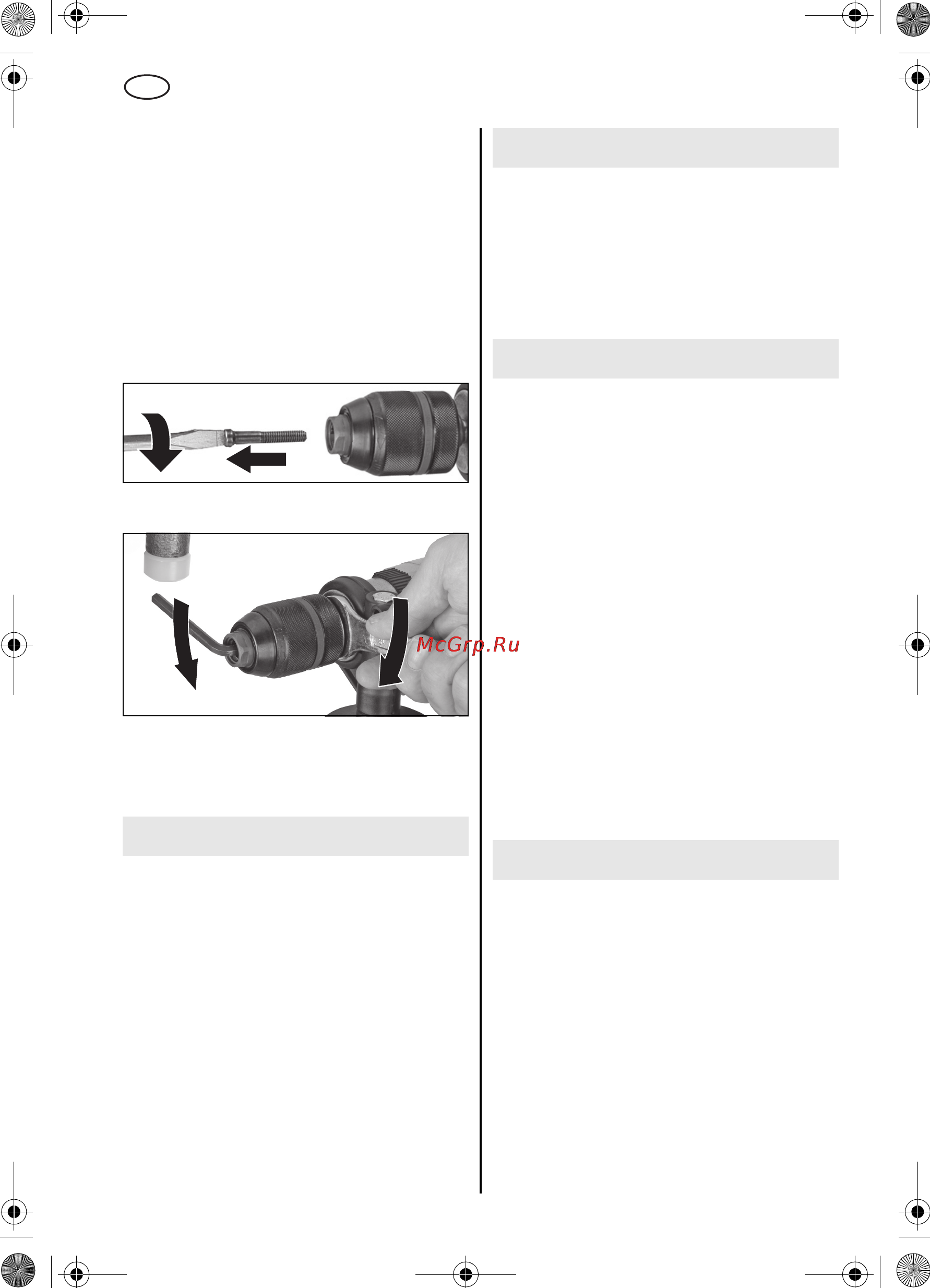

8.9 Dépose du mandrin
Déposer la vis de freinage. Attention, le pas est à
gauche !
Maintenir la broche à l'aide d'une clé à fourche.
Décoller le mandrin en frappant légèrement avec
un maillet en plastique sur une clé mâle six pans
insérée dans le mandrin, puis dévisser le mandrin.
En cas de perçages profonds, il faut retirer de
temps en temps le foret du trou pour éliminer les
poussières ou copeaux de perçage.
Les carrelages ainsi que les matériaux cassants
sont à percer sans percussion. Mettre le
fonctionnement par impulsions (SBE 610 Impuls)
en route pour percer sans pointe de centrage.
Le mandrin de perçage pourra être dévissé pour
les opérations de vissage. Insérer l'embout de
vissage directement dans le six pans creux de la
broche.
En utilisant la douille de serrage pour embouts
(accessoires : référence 6.31281)
, l'embout de
vissage est maintenu.
Nettoyage du mandrin autoserrant :
Après une utilisation prolongée du mandrin, tenir
celui-ci en position verticale, ouverture vers le bas,
l'ouvrir entièrement et le refermer, puis recom-
mencer plusieurs fois de suite. La poussière qui
s'était accumulée tombera alors par l'ouverture. Il
est conseillé d'utiliser régulièrement un spray de
nettoyage pour les mâchoires de serrage.
f
Utilisez uniquement du matériel Metabo.
S'il vous faut des accessoires, veuillez vous
adresser à votre revendeur.
Pour pouvoir sélectionner les accessoires appro-
priés, indiquer le type exact de l'outil électrique au
distributeur.
Voir page 4.
A Renvoi d'angle pour le vissage et le perçage
B Flexible
C Support de perçage
DÉtau
E Crochet pour échafaudage avec rangement
d'embouts incorporé :
clipser le crochet sur la fixation du crochet
(6)
puis tourner jusqu'au blocage sur une des 4
positions.
F Brosse métallique forme pinceau
G Brosse métallique boisseau
H Brosse métallique circulaire
I Douille de serrage pour embouts
Voir programme complet des accessoires sur
www.metabo.com ou dans le catalogue principal.
Les travaux de réparation sur les outils électriques
ne peuvent être effectués que par un spécialiste !
Seul Metabo ou un atelier de service autorisé est
habilité à effectuer le remplacement du câble de
raccordement.
Les outils Metabo qui sont à réparer peuvent être
expédiés à l'une des adresses indiquées sur la liste
des pièces de rechange.
Prière de joindre à l'outil expédié une description
du défaut constaté.
9 Conseils et astuces
10 Maintenance
11 Accessoires
12 Réparations
17026872_0108 SBE 610.book Seite 18 Dienstag, 29. Januar 2008 11:20 11
