MAGYAR
13
3. Készítsen próbavágást.
4. Adott esetben ismételje meg az 1
és 3 lépést, amíg a kívánt vágási
mélység be nincs állítva.
5. A munkadarab fűrészelését az
"Egyenes vágások" részben írtak
szerint végezze el.
AVeszély!
A karbantartási munka, vagy a gép tisz-
tításának megkezdése előtt húzza ki a
hálóz
ati dugaszcsatlakozót.
– A jelen fejezetben nem említett kar-
bantartási vagy javítási munkákat
cs
ak szakember végezheti el.
– A sérült alkatrészeket, különösen a
biztonsá
gi berendezéseket csak
eredeti alkatrészekkel szabad kicse-
rélni. Az olyan alkatrészek, amelye-
ket a gyártó nem vizsgált be és nem
eng
edélyezett beláthatatlan károkat
okozhatnak.
– A karbantartási és tisztítási munkák
befejeztével ismét be kell kapcsolni
valamennyi biztonsági berende-
zést, és ellenőrizn
i kell azok helyes
működését.

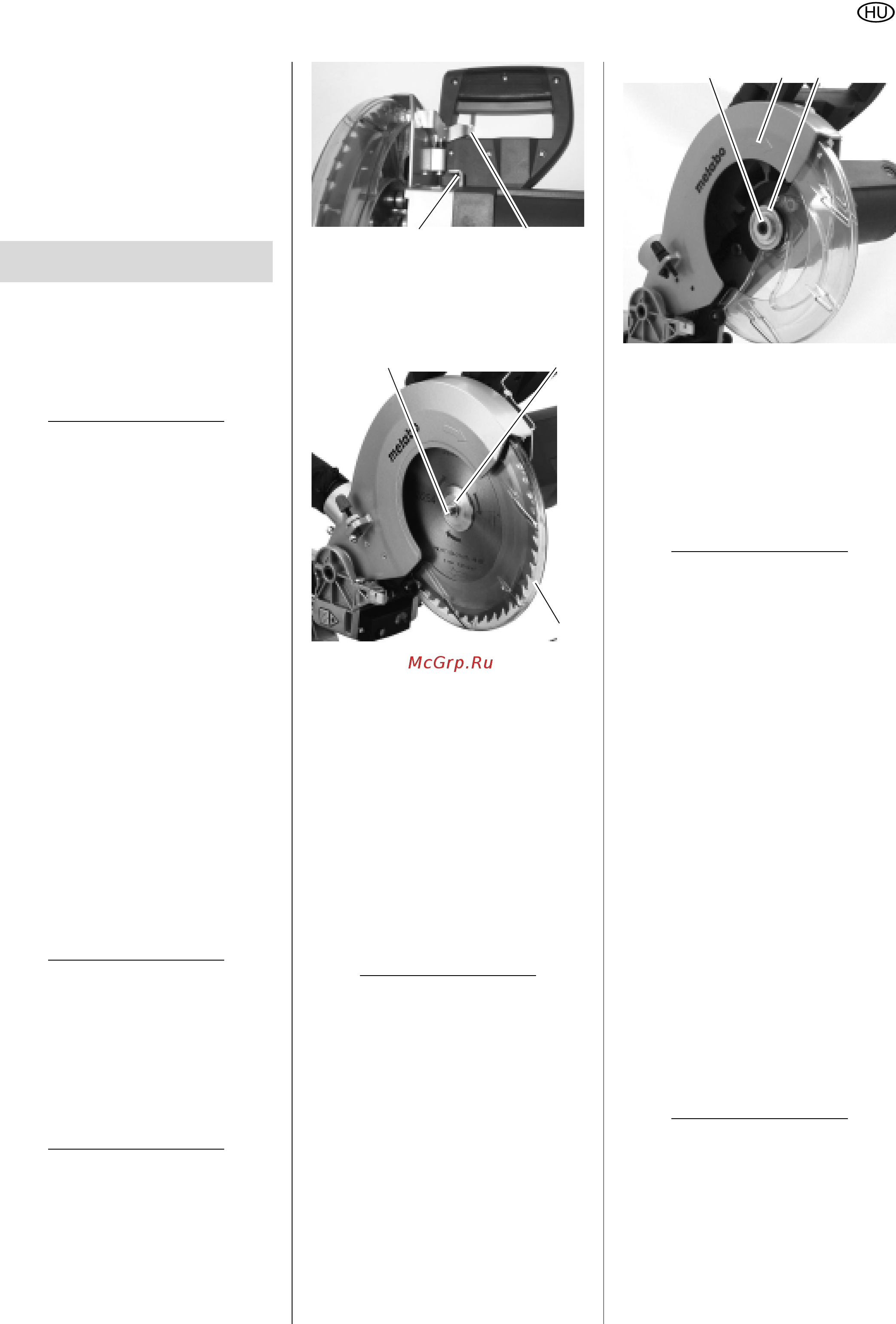

9.1 Fűrészlapcsere
AÉgésveszély!
A fűrészelé
s után rövid ideig a fűrész-
lap nagyon forró lehet. Várja meg, amíg
kihűl a fűrészlap.
Ne tisztítsa a forró fű-
részlapot éghető fol
yadékkal.
AMegvágás veszély áll fenn álló
fűrészlap esetében is!
A feszítőcsava
r oldásakor és meghúzá-
sakor a lengő védőburkolatot a fűrész-
lap fölé kell forgatni
. Mindig viseljen
kesztyűt, amikor fűrészlapot cserél.
1. Rögzítse a fűrészfejet a felső hely-
zetben.
2. A fűrészlap r
eteszeléséhez a rögzí-
tőgombo
t (83) nyomja meg és köz-
ben másik kézzel forgassa a fűrész-
lapot, amíg a rögzítőgomb bekattan.
3. Csavarozza le a fűrészlap tenge-
lyén lévő szorító csavart (85) belső
hatlapú kulcs segítségével (balme-
net!).
4. Lazítsa ki a biztonsági reteszelést
(84) és tolja fel a lengő védőbu
rko-
latot (87) és tartsa meg.
5. Óvatosan vegye le a külső karimát
(86) és a fűrészlapot majd
ismét
zárja be a lengő védő b
urkolatot.
AVeszély!
Ne használjon olyan tisztítószert (pl. a
gya
ntamaradványok eltávolítására),
amely megtámadhatja a könnyűfémből
készült alkatrészeket, mert ez befolyá-
solhatja a fűrész s
zerkezeti szilárdsá-
gát.
6. Felfogó felületek tisztítása:
–fűrészlaptengely (88),
–fűré
szlap,
–külső karima (86),
–belső karima (90).
AVeszély!
A belső
karimát helyesen tegye rá!
Egyéb esetben ugyanis a fűrész meg-
szorulhat, vagy a fűrészlap
rögzítése
megszűnhet! A belső karima akkor van
az előírt helyzetben, ha a gyűrűs ho-
rony a fűrészlap
és a lapos oldala a
motor felé mutat.
7. A belső karimát (90) dugja rá.
8. Lazítsa ki a biztonsági reteszelést
és
tolja fel a lengő védőburkolatot
és tartsa meg.
9. Helyezze fel az új fűrészlapot –
ügyeljen a forgásirányra: a bal (nyi-
tott) oldalról nézve a fűrészlapon lé-
vő nyílna
k a fűrészlap borkolaton lé-
vő nyíl irányába (89) kell mutatni!
AVeszély!
Csak olyan fűré
szlapot használjon,
amely a maximális fordulatszámra ké-
szült (l. a "Műszaki adatok" r
észt) –
nem megfelelő vagy sérült fűrészlap al-
kalmazása esetén a centrifugális erő
robbanásszerűen kiröpítheti az alkatré-
szeket.
Tilos beszerelni:
–erősen ötvözött gyorsa
célból (HSS)
készült fűrészlapot,
–sérült fűrészlapot,
– hasítókorongot.
AVeszély!
–A fűrészlapot csak eredeti alkatré-
szekkel szabad szerelni.
– Ne használjon egyedi előté
tgyűrű-
ket, mert kilazulhat a fűrészlap.
9. Karbantartás és ápolás
84
83
85 86
87
88 9089
