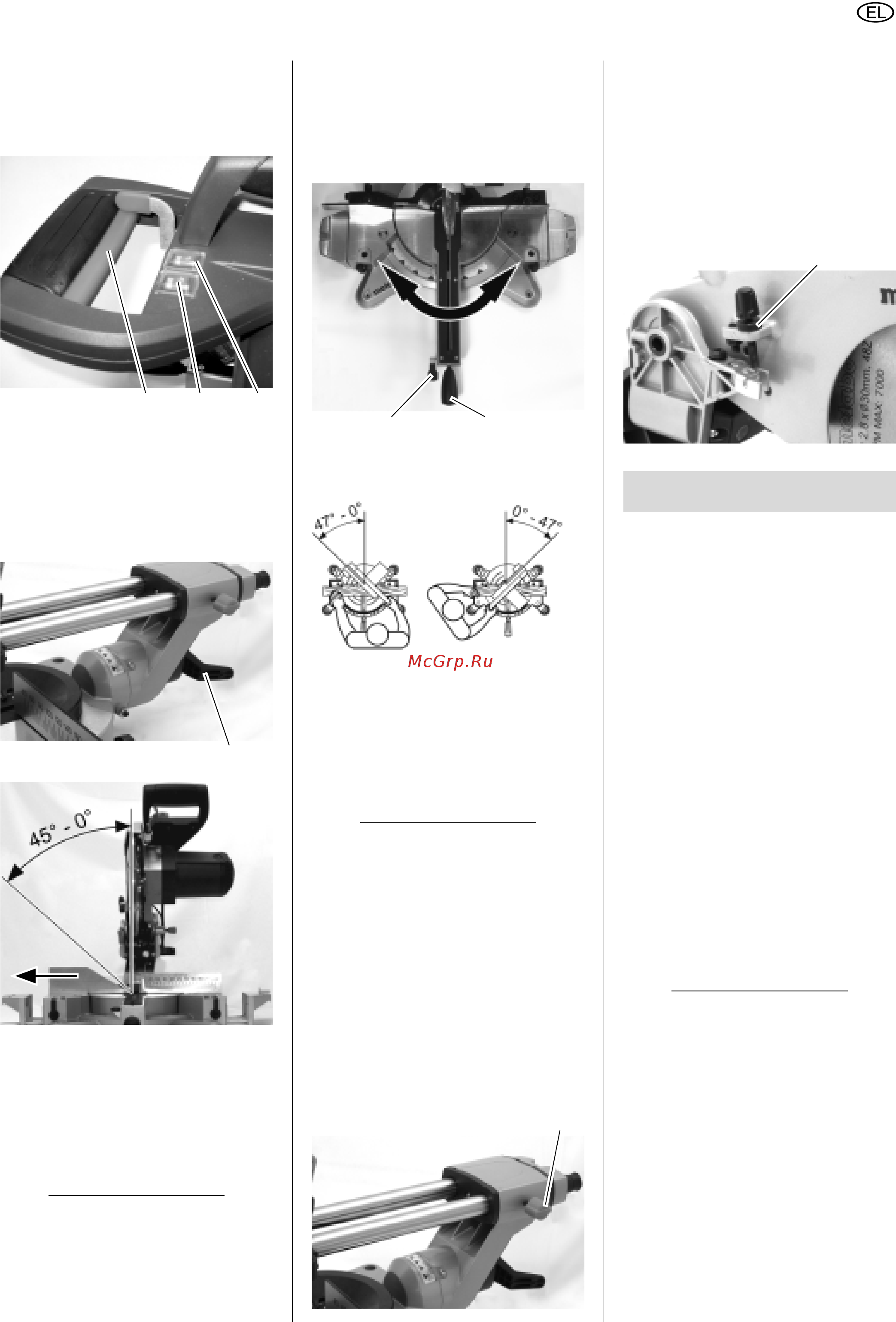

ΕΛΛΗΝΙΚΑ
39
Διακόπτης έναρξης/παύσης συστή-
ματος λέιζερ (60)
Ενεργοποιήστε και απενεργοποιήστε τo
σύστημα λέιζερ.
Ρύθμιση της κλίσης
Μετά το λασκάρισμα το
υ μοχλού σύ-
σφιξης (61) στην πίσω πλευρά μπορεί
το πριόνι να πάρει αβαθμίδωτα κλίση
μεταξύ 0° και 45° προς την αριστερή
πλευρά της καθέτου.
A Προσοχή!
Για να μην μπο
ρεί να αλλάξει η γωνία
κλίσης κατά το πριόνισμα, πρέπει να
σφιχτεί ο μοχλός σύσφιξης του πτυσσό-
μενου βρ
αχίονα της περιστρεφόμενης
τράπεζας.
Περιστρεφόμενη τράπεζα
Για κοπές λοξότμησης, η περιστρεφό-
μενη τρ
άπεζα μπορεί να περιστραφεί
μετά το λασκάρισμα της λαβής σύσφιγ-
ξης (63) και της γλωττίδας αναστολής
(62) κατά 47
° προς τα αριστερά ή κατά
47° προς τα δεξιά. Κατά αυτόν τον τρό-
πο μετατίθεται η γωνία κοπής προς την
γωνία απόθεσης του κατεργαζόμενου
τεμαχίου.
Η περιστρεφόμενη τράπεζα κουμπώνει
στις γωνίες 0°, 15°, 22,5°, 30° και 45°.
A Προσοχή
Για να μη
ν αλλάξει η γωνία γωνιάσμα-
τος κατά το πριόνισμα πρέπει να σφίγ-
ξετε τη λαβή σύσ
φιγξης(63) της περι-
στρεφόμενης τράπεζας (και στη θέση
μαγγώματος!).
Εγκατάσταση εφελκυσμού
Με την εγκατάσταση εφελκυσμού υπάρχει
η δυνατότητα πριονισμού κατεργαζόμε-
νων τεμα
χίων μεγαλύτερης εγκάρσιας το-
μής. Η εγκατάσταση εφελκυσμού μπορεί
να χρησιμοποιηθεί για όλα τα είδη των το-
μών (ευθύγραμμες το
μές, τομές γωνιά-
σματος, λοξές τομές, διπλές τομές γωνιά-
σματος και πριόνισμα αυλακώσεων).
Στην ακόλουθη εικόνα παρουσιάζεται η
εγκατάσταση εφελκυσμού στη μετωπι-
κή θέσ
η.
Εάν δεν απαιτείται η χρήση της εγκατά-
στασης εφε
λκυσμού, πρέπει να ασφαλί-
σετε την εγκατάσταση εφελκυσμού με τη
βίδα σύσφιγξης
(64)
στην πίσω θέση.
Οριοθέτης βάθους τομής
Ο ορ
ιοθέτης βάθους τομής(65) επιτρέ-
πει μαζί με την εγκατάσταση εφελκυ-
σμού το σχηματισ
μό αυλακώσεων.
7.1 Συναρμολόγηση σάκου
συλλογής ρινισμάτων
AΚίνδυνος!
Ορισμένα εί
δη ξυλοκονίας (π.χ. από ξύ-
λο βελανιδιάς, οξ
ιάς και μελιάς) μπορεί
να προκαλέσουν κατά την εισπνοή καρ-
κίνο.
– Να ερ
γάζεστε μόνο με μονταρισμέ-
νο το σά
κο συλλογής ρινισμάτων ή
μία κατάλληλη διάταξη αναρρόφη-
σης ρινισμάτων.
– Να χ
ρησιμοποιείτε επιπλέον μία
προσωπίδα προστασίας κατά της
σκόνης, μία και δεν μπορεί να συλ-
λεχθεί ή να αναρροφη
θεί το σύνολο
της πριονοκονίας.
– Να ε
κκενώνετε τακτικά το σάκο συλ-
λογής ρι
νισμάτων. Όταν αδειάζετε
το σάκο φοράτε προσωπίδα προ-
στασίας απ
ό τη σκόνη.
Σε περίπτωση θέσης σε λειτουργία της
συσκευής μαζί με το σάκο συλλογής ρι
-
νισμάτων:
Εισάγετε το σάκο συλλογής ρινισμά-
των(68) στο στόμιο αναρρόφησης
ρινισμάτων (66). Πρ
οσέξτε, ώστε το
φερμουάρ(67) του σάκου συλλογής
ρινισμάτων να είναι κλειστό.
58 59 60
61
62 63
64
7. Έναρξη της λειτουργίας
65
