POLSKI
22

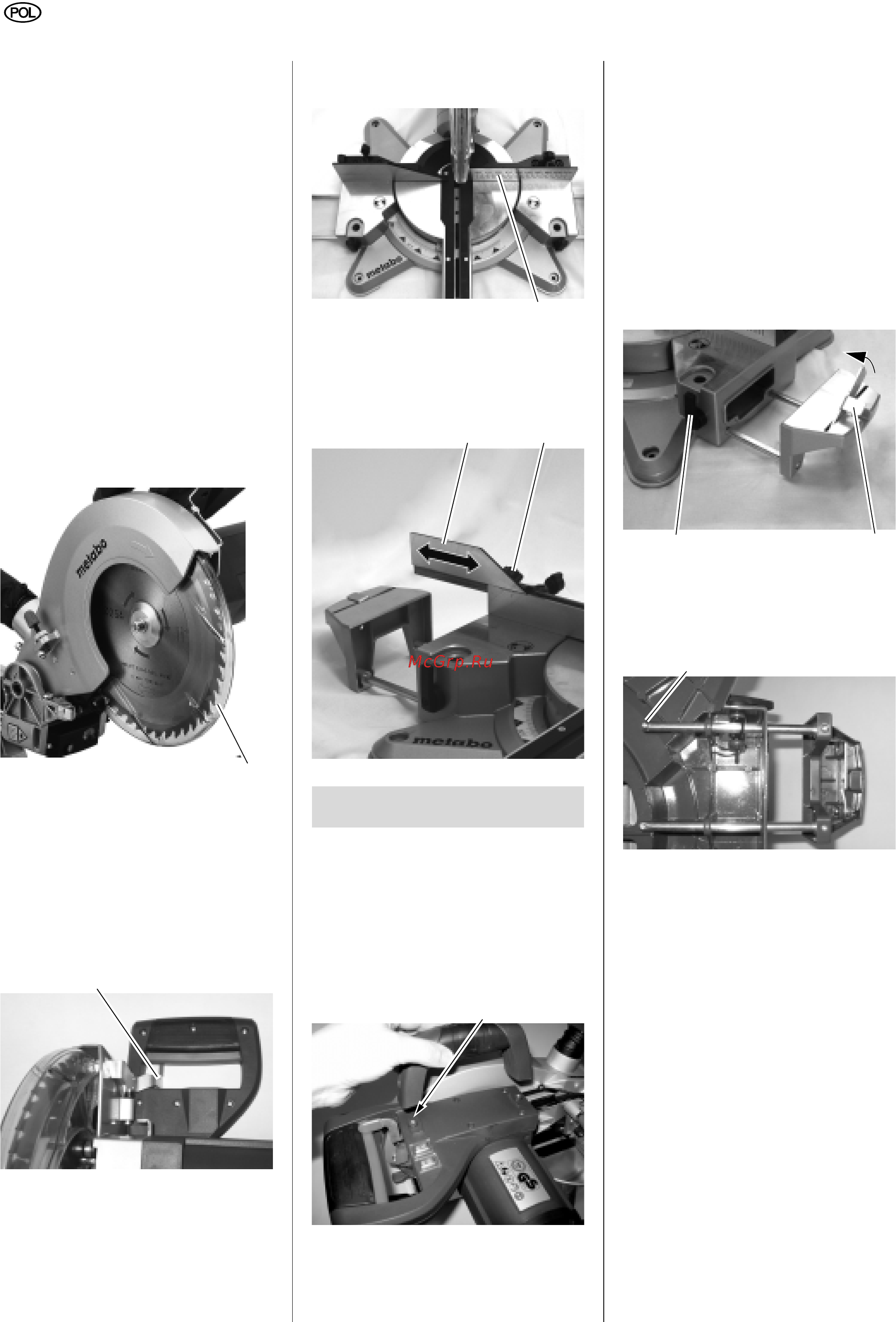

3.4 Urządzenia zabezpiecza-
jące
Ochrona wahadłowa (45)
Osłon
a wahadłowa chroni przed przy-
padkowym dotknięciem piły
tarczowej i
przed wiórami.
Blokada bezpieczeństwa (46)
Blokada zabezpieczająca
blokuje ru-
chomą pokrywę tarczy
piły: tarcza piły
pozostaje przykryta, a pilarka tarczowa
poprzeczna nie może zostać opuszczo-
na dopóty, dopóki blokada zabezpie-
czająca nie
zostanie przesunięta na
bok.
Ogranicznik materiału przecinanego
(47)
Ogranicznik materiału p
rzecinanego za-
pobiega przesunięciu się przedmiotu
obrabianego podczas cięcia. Podczas
korzystania z urządzenia ogranicznik
materiału przecinanego musi być za-
wsze zamontowany.
Do cięcia dłuższych przedmiotów profil
dodatkowy (48) na ograniczniku obra-
bianego przedmiotu można przesunąć
po
odkręceniu śruby mocującej (49):
Zamontowanie uchwytu transporto-
wego
Zamocować śrubami uchwyt trans-
portowy do głowicy pilarki. Zwrócić
uwagę, aby występ w uchwycie
wszedł w wybranie (50) na głowicy
pilarki.
Zamontowanie rozszerzenia stołu
1. Wyjąć
z opakowania transportowe-
go prawe i lewe rozszerzenie stołu.
2. Wykręcić śruby
(53) z szyn prowa-
dzący
ch prawego i lewego rozsze-
rzenia stołu.
3. Szyny prowadzące rozszerzeń stołu
wsunąć całkowicie do mocowań
(zob
. rysunek poniżej: prawe roz-
szerzenie stołu).
3 Wskazówka
Zwrócić uw
agę na to, czy można rozło-
żyć og
ranicznik długości (51) na roz-
szerzeniu stołu (zob. rysunek).
4. Podnieść pilarkę, trzymając za
przednie nogi; ostrożnie przechylić
do tyłu i postawić w taki sposób,
aby się nie przewróciła.
5. Mocno wkręcić śruby (53) w szyny
prowadzące
.
6. Chwycić p
rzednie nogi pilarki;
ostrożnie przechylić do przodu i po-
stawić.
7. Ustawić odpowiednią szerokość
stołu i zablokować rozszerzenie sto-
łu dźwignią blokującą (52).
Ustawianie urządze
nia
Aby zapewnić bezpi
eczeństwo pracy,
urządzenie musi być przymocowane do
stabilnej podstawy.
– Za podstawę posłużyć może przy-
mocowana na stałe płyta robocza
lub stół roboczy.
– Idealna wysokość podłoża wynosi
800 mm.
–Urządzenie musi stać pewn
ie rów-
nież przy obróbce większych kawał-
ków materiału.
37 producent
38 numer katalogowy i numer serii
39 określenie urządzenia
40 dane dot. silnika (patrz też "Dane
techniczne")
41 rok produkcji
42 oznaczenie CE – urządzenie to
spełnia wytyczne UE zgodnie z
oświadczeniem o zgodności
43 unieszkodliwianie odpadów –
urządzenie może zostać zutylizo-
wane przez producenta
44 wymiary dopuszczalnych tarcz piły
45
46
4. Montaż i transport
47
48 49
50
5152
53
