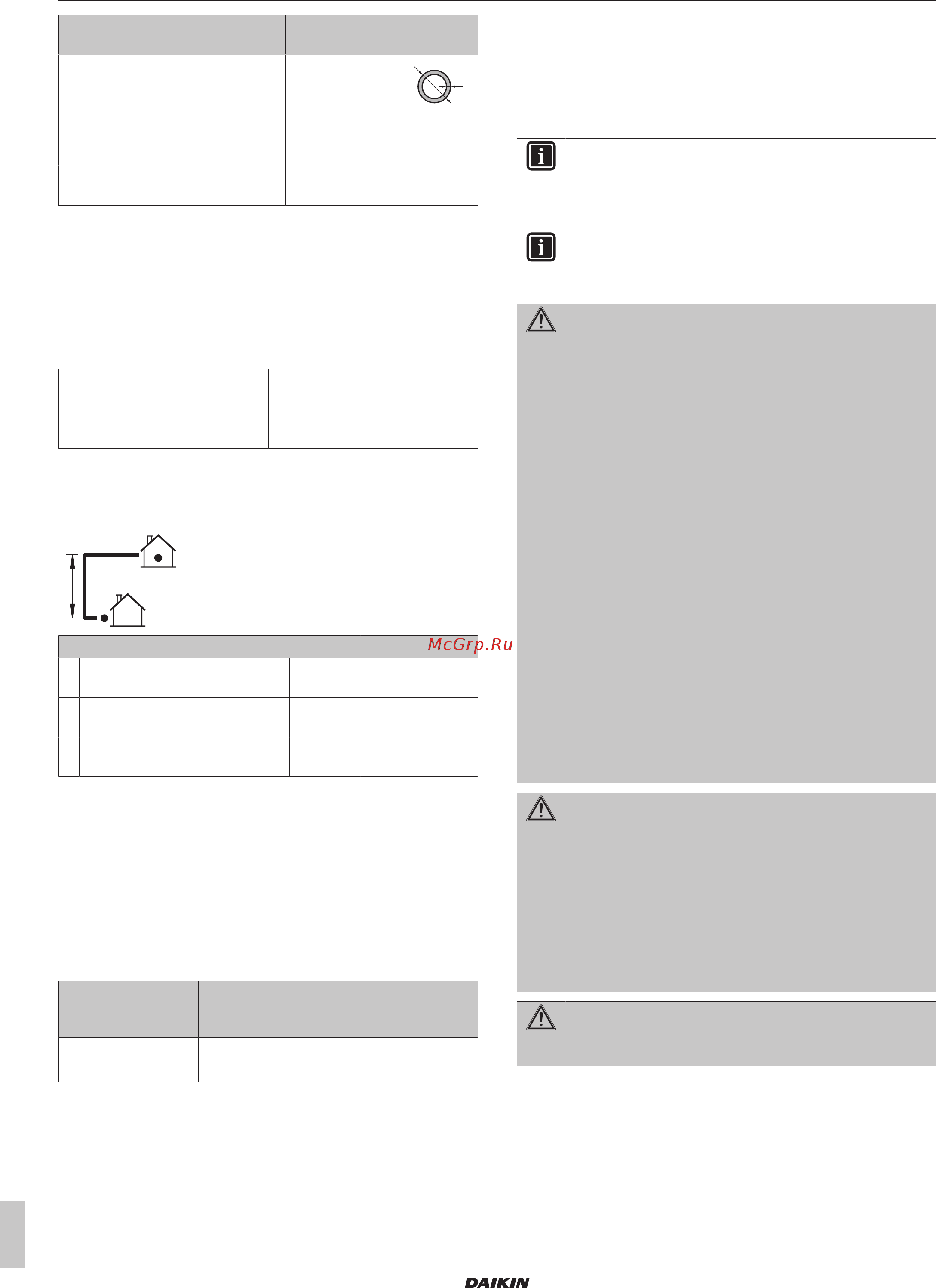

6 Монтаж
Справочное руководство по монтажу
12
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная
медь (O)
≥0,8мм
t
Ø
15,9мм (5/8") Отожженная
медь (O)
≥1,0мм
19,1мм (3/4") Медь средней
твердости (1/2H)
(a) В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубки с повышенной толщиной
стенок.
Диаметр труб для трубопроводов хладагента
Диаметр труб должен совпадать с диаметром соединений с
наружными блоками:
Трубопровод жидкого
хладагента L1
Ø9,5мм
Трубопровод газообразного
хладагента L1
Ø15,9мм
Перепад высот трубопроводов хладагента
Длина труб и перепад высот должны соответствовать
следующим параметрам:
H1
L1
Требование Ограничение
1 Минимальная общая длина
трубопровода в одну сторону
Ограниче
ние≤L1
5мм
2 Максимальная общая длина
трубопровода в одну сторону
L1≤огран
ичение
30м (50м)
(a)
3 Максимальный перепад высот
внутренних и наружного блоков
H1≤огран
ичение
30м
(a) В скобках указана эквивалентная длина.
5.3.2 Изоляция трубопровода хладагента
▪ В качестве изоляционного материала используется
пенополиэтилен:
▪ с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК
(0,035 - 0,045ккал/мч°C)
▪ с теплостойкостью не менее 120°C
▪ Толщина изоляции
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
5.4 Подготовка электрической
проводки
5.4.1 Информация о подготовке
электрической проводки
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
ИНФОРМАЦИЯ
См. также «6.7.5 Характеристики стандартных
элементов электрических соединений»на стр.23.
ПРЕДУПРЕЖДЕНИЕ
▪ Если отсутствует нейтраль электропитания или она
не соответствует нормативам, возможно
повреждение оборудования.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте кабель с помощью
стяжек, так чтобы он НЕ касался острых кромок или
труб, особенно со стороны высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
ПРЕДУПРЕЖДЕНИЕ
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
6 Монтаж
6.1 Обзор: монтаж
В этом разделе рассказывается о том, что нужно знать и
сделать при монтаже системы.
Содержание
