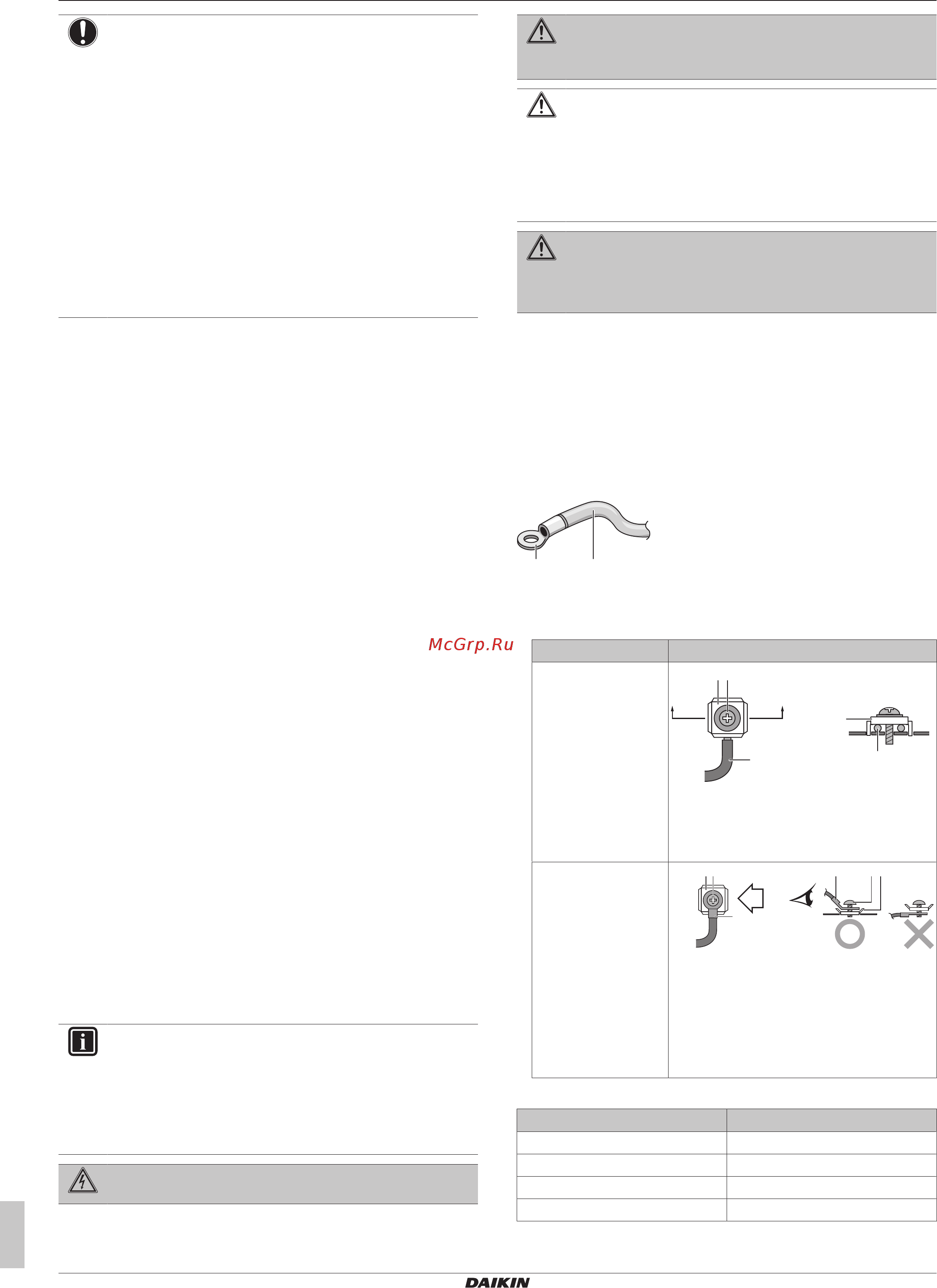

6 Монтаж
Справочное руководство по монтажу
22
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом. Это значение
GWP соответствует требованиям действующего
законодательства, касающимся выбросов
фторированных парниковых газов. Значение GWP,
указанное в руководстве, может устареть.
2 Закрепите табличку внутри наружного блока. Для нее
предусмотрено место на наклейке с электрической схемой.
6.7 Подключение электропроводки
6.7.1 Подсоединение электропроводки
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутренним блокам.
4 Подключение сетевого электропитания.
6.7.2 Соответствие электротехническим
стандартам
AZAS71M2V1B + AZAS100~140M7V1B
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
AZAS100~140M7Y1B
Оборудование соответствует требованиям стандарта EN/
IEC 61000‑3‑2 (Европейский/международный технический
стандарт, устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, которое подключено к
низковольтным системам общего пользования, с входным током
≤16А на фазу).
6.7.3 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДОСТЕРЕЖЕНИЕ
При использовании кондиционеров с температурной
сигнализацией рекомендуется предусмотреть 10-
минутную задержку до подачи сигнала о превышении
температуры. В нормальном рабочем режиме блок
может останавливаться на несколько минут для
размораживания или по сигналу термостата.
ПРЕДУПРЕЖДЕНИЕ
Не перепутайте силовые провода L с нулевым
проводом N: эти провода взаимозаменяемыми не
являются.
6.7.4 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,8
M4 (заземление) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (заземление) 2,4~2,9
