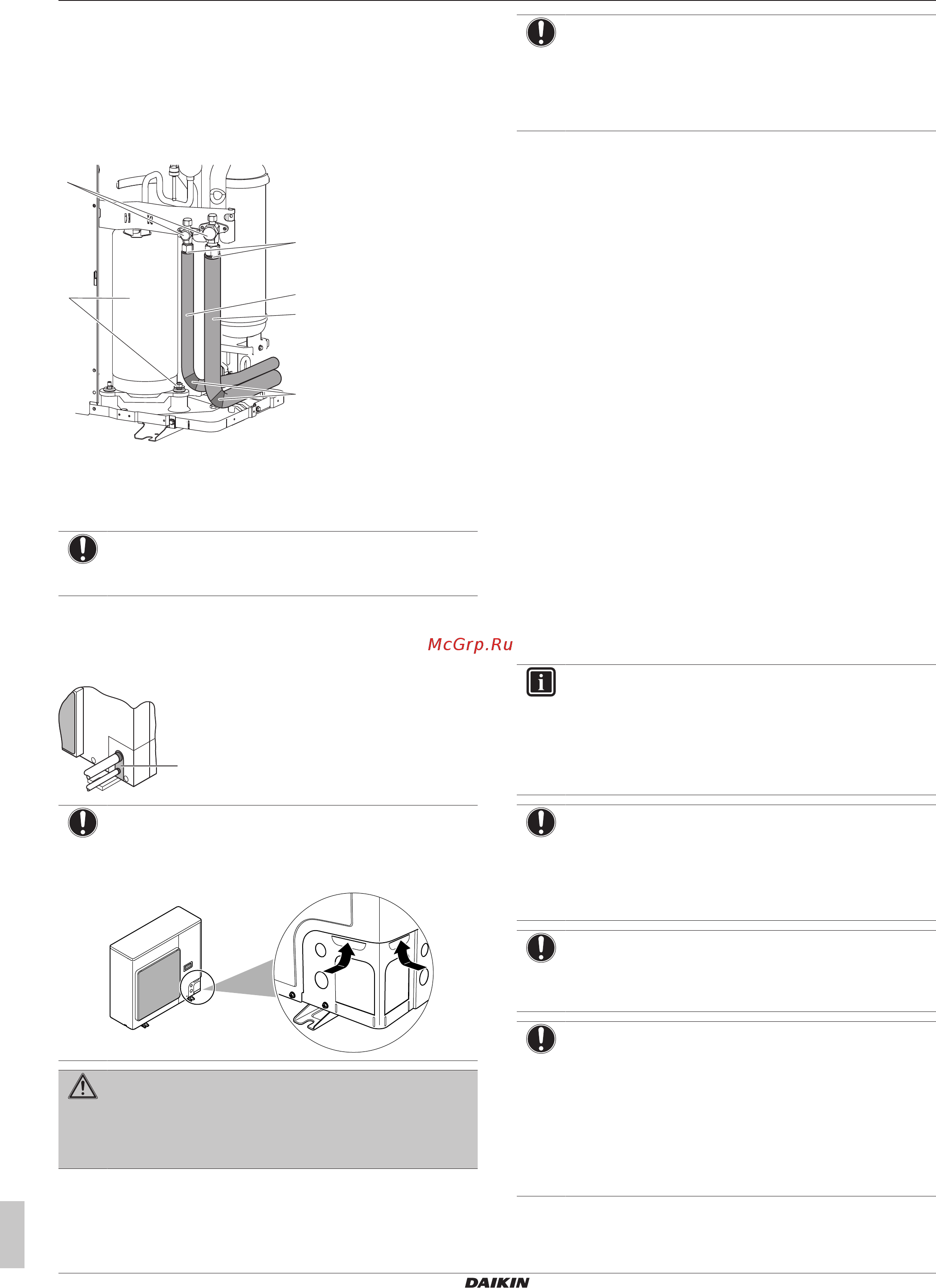

6 Монтаж
Справочное руководство по монтажу
18
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
▪ Заизолируйте трубопроводы жидкого (a) и газообразного
(b) хладагентов.
▪ Намотав на изгибы теплоизоляционный материал,
покройте его виниловой лентой (c).
▪ Проследите за тем, чтобы трубы нигде не соприкасались
с деталями компрессора (d).
▪ Плотно заделайте концы изоляции (герметиком и т.п.)
(e).
d
e
f
b
a
c
5 Если наружный блок установлен выше внутреннего,
закройте запорные клапаны (f, см. выше) герметичным
материалом во избежание просачивания конденсата с
запорных клапанов во внутренний блок.
ПРИМЕЧАНИЕ
Любые открытые трубы подвержены образованию
конденсата.
6 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
7 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРИМЕЧАНИЕ
Не перекрывайте вентиляционные отверстия. Это
может воспрепятствовать циркуляции воздуха внутри
блока.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
6.5 Проверка трубопровода
хладагента
6.5.1 Проверка трубопровода хладагента
Трубопроводы хладагента внутри наружного блока проходят
заводскую проверку на герметичность. Проверять нужно только
трубопроводы хладагента, проложенные снаружи наружного
блока.
Приступая к проверке трубопроводов хладагента
Убедитесь в том, что трубопроводы подсоединены к наружному
и внутреннему блокам.
Типовая последовательность действий
Проверка трубопроводов хладагента, как правило,
подразделяется на следующие этапы:
1 Проверка трубопроводов хладагента на герметичность.
2 Вакуумная осушка для полного удаления влаги, воздуха и
азота из трубопроводов хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
6.5.2 Меры предосторожности при проверке
трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ПРИМЕЧАНИЕ
Пользуйтесь двухступенчатым вакуумным насосом с
обратным клапаном с возможностью разрежения до
−⁠100,7кПа (−⁠1007бар) (5торр абсолютного значения).
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
ПРИМЕЧАНИЕ
Вакуумный насос используется исключительно с
хладагентом R32. Применение этого насоса с другим
хладагентом может повредить насос и блок.
ПРИМЕЧАНИЕ
▪ Для повышения производительности подключите
вакуумный насос к обеим точкам: сервисному
отверстию газового запорного клапана и запорному
клапану жидкого хладагента.
▪ Перед проведением проверки на герметичность и
вакуумной осушки убедитесь в том, что запорные
клапаны в контурах газообразного и жидкого
хладагента плотно перекрыты.
