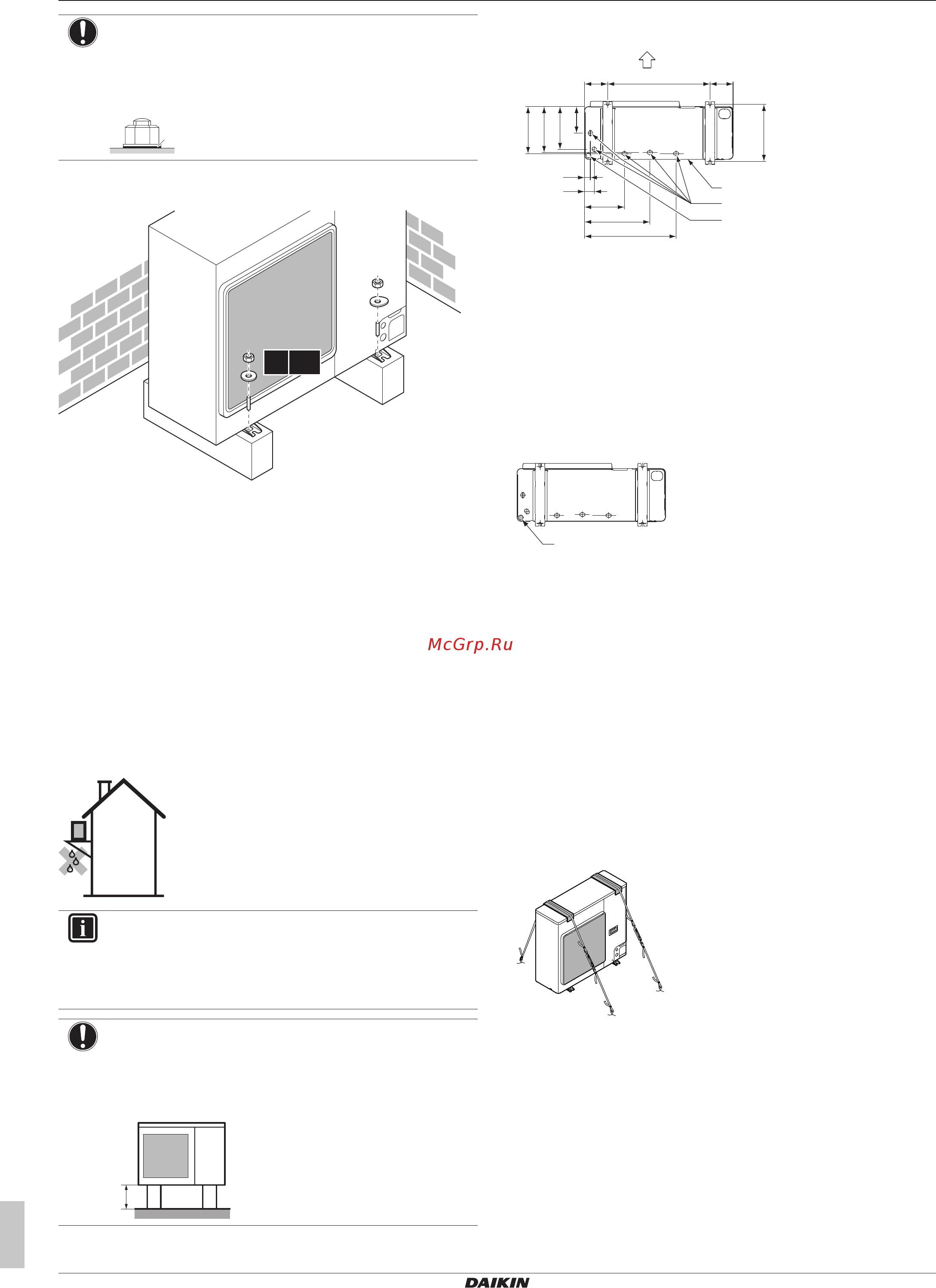

6 Монтаж
Справочное руководство по монтажу
14
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
6.3.4 Установка наружного блока
4× M12
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ИНФОРМАЦИЯ
При необходимости можно установить комплект
дренажных заглушек (приобретается по месту
установки) во избежание просачивания дренажной
воды.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
A
B
B
C
D
E
160 160620
36
61
262
416
595
285
279
260
161
(345~355)
A Сторона выброса воздуха
B Расстояние между точками крепления
C Нижняя рама
D Сливные отверстия
E Выбивное отверстие для снега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и наружной пластиной. Это снижает
эффективность работы оборудования. Как этого избежать:
1 Высвободите выбивное отверстие (a), удаляя точки
крепления отверткой с плоским лезвием и молотком.
a
2 Убрав заусенцы, покрасьте края отверстия и прилегающие
к ним участки восстановительной краской во избежание
ржавления.
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
