6 Монтаж
Справочное руководство по монтажу
16
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04

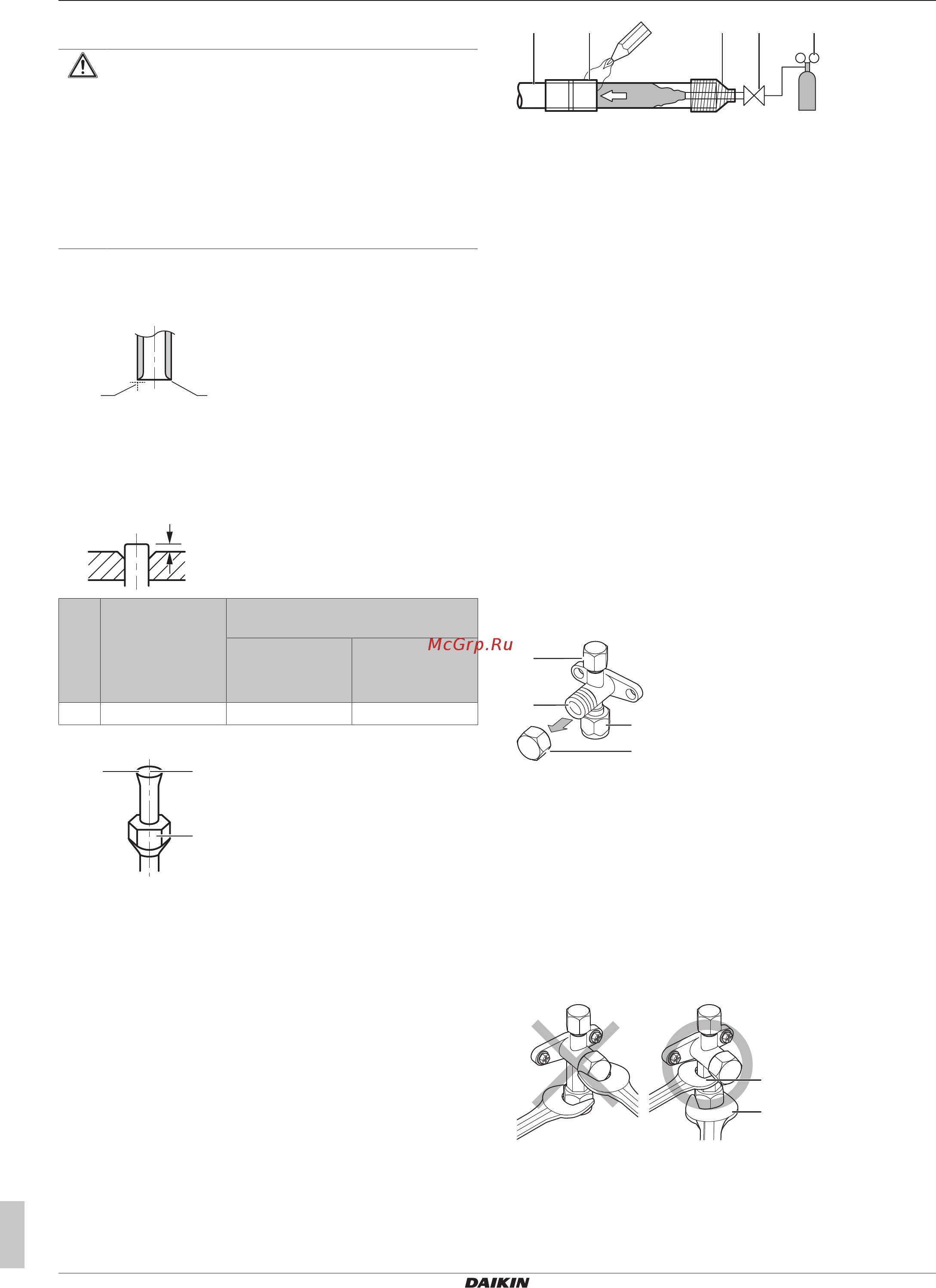

6.4.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа)
для хладагента
R32
Обычный вальцовочный
инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой
гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.4.6 Пайка концов трубок
На внутреннем и наружном агрегате имеются соединения с
накидными гайками. Оба конца соединяются без припайки. При
необходимости припайки имейте в виду следующее:
▪ В процессе пайки продувайте трубы азотом, чтобы исключить
образование на их внутренних поверхностях большого
количества оксидной пленки. Эта пленка негативно
сказывается на клапанах и компрессорах холодильной
системы и препятствует ее нормальной эксплуатации.
▪ Установите на редукционном клапане давление азота 20кПа
(0,2 бар) (то есть едва ощутимый поток, если направить его
на кожу).
a b c d e
f
f
a Трубопровод для хладагента
b Припаиваемый компонент
c Обмотка лентой
d Ручной клапан
e Редукционный клапан
f Азот
▪ При пайке соединений труб НЕ используйте антиоксиданты.
Отложения могут засорять трубки и нарушить работу
оборудования.
▪ НЕ используйте флюс при спаивании друг с другом медных
трубок для хладагента. Используйте фосфорный припой для
меди (BCuP), не требующий флюса.
Флюс оказывает крайне негативное воздействие на системы
трубопроводов хладагента. Например, использование флюса
с содержанием хлора приводит к коррозии трубы, а флюс,
содержащий фтор, портит фреоновое масло.
▪ При пайке всегда защищайте окружающие поверхности
(например пеноизоляцию) от воздействия высокой
температуры.
6.4.7 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали,
необходимые для эксплуатации запорного вентиля.
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
