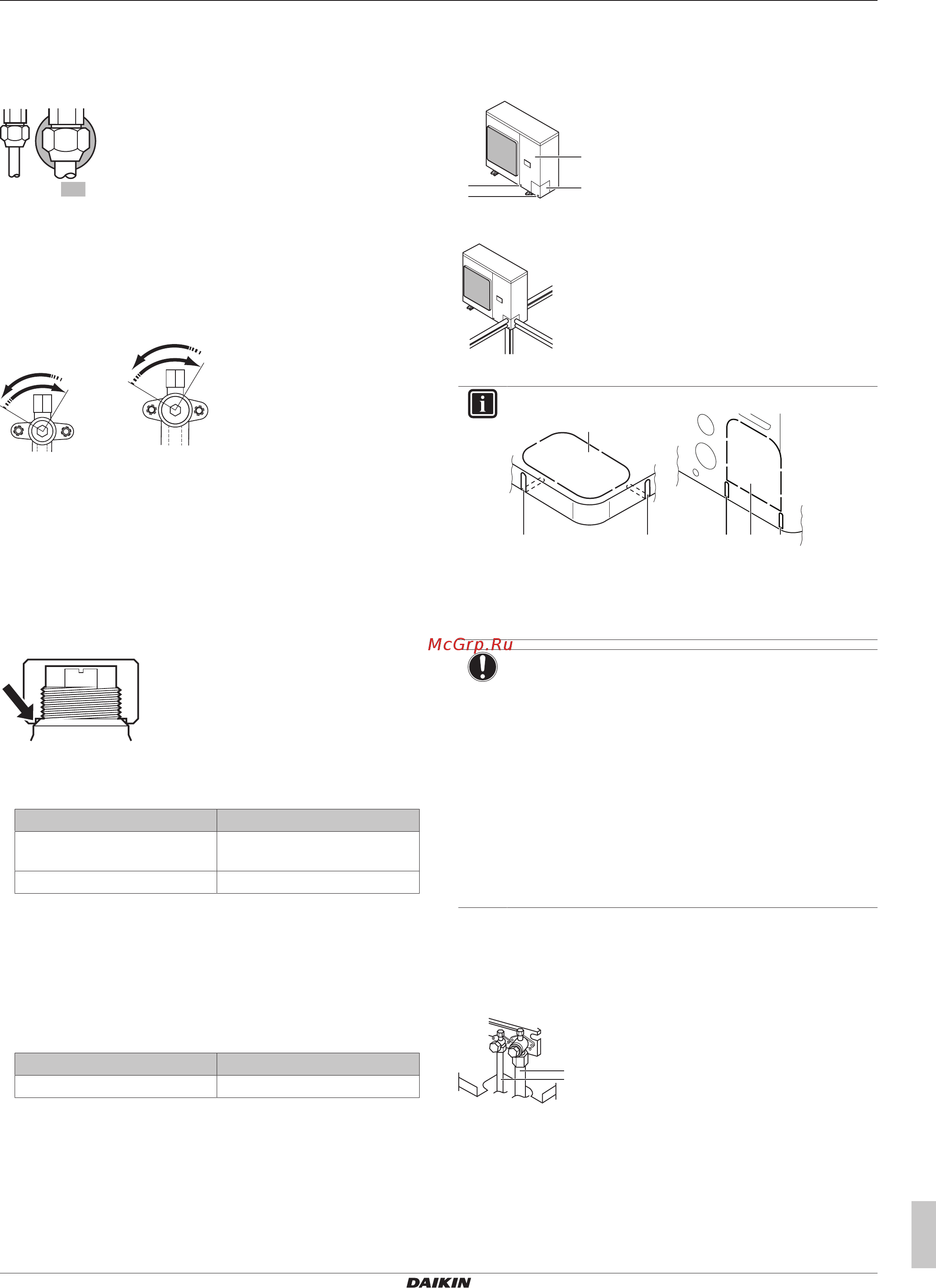

6 Монтаж
Справочное руководство по монтажу
17
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Вставив шестигранный ключ (со стороны трубопровода
жидкого хладагента: 4 мм, со стороны трубопровода
газообразного хладагента: 6мм) в шток клапана, вращайте
шток следующим образом:
Открывается вращением против часовой стрелки.
Закрывается вращением по часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Теперь вентиль открыт/перекрыт.
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
▪ По окончании работы с запорным вентилем не забудьте
плотно закрыть крышку штока и проверить, нет ли протечек
хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом,
оснащенным стержнем нажатия на вентиль, поскольку
сервисное отверстие относится к ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не
забудьте плотно закрыть его крышку и проверить, нет ли
протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9
6.4.8 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
1 Сделайте следующее:
▪ Снимите сервисную крышку (a) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
4 Сделайте следующее:
