6 Монтаж
Справочное руководство по монтажу
24
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1C – 2019.04

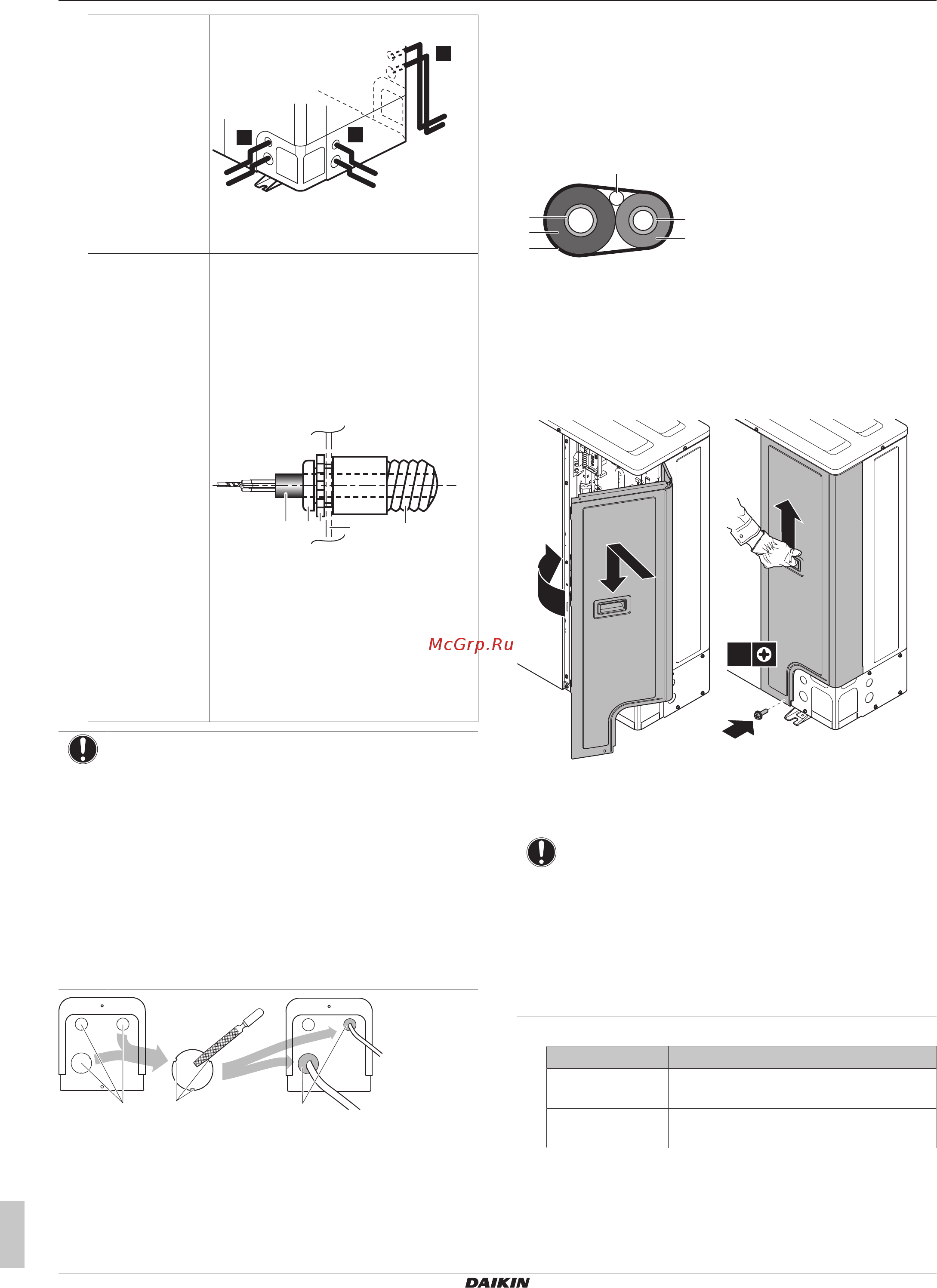

Прокладка
проводки через
монтажную раму
Выберите один из 3 вариантов:
a
b
a
b
a
b
2
3
1
a Кабель электропитания
b Соединительный кабель
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
b
c
a
a Выбивное отверстие
b Заусенец
c Герметик и т.п.
7 Установите крышку для техобслуживания на место. См.
параграф «6.8.2Закрытие наружного блока»на стр.24.
8 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
6.8 Завершение монтажа наружного
агрегата
6.8.1 Завершение монтажа наружного блока
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
6.8.2 Закрытие наружного блока
1
3
2
4
1×
6.8.3 Проверка сопротивления изоляции
компрессора
ПРИМЕЧАНИЕ
Если после монтажа в компрессоре скопился
хладагент, сопротивление изоляции на полюсах может
снизиться, но если оно будет составлять хотя бы 1MΩ,
то поломки блока не произойдет.
▪ При измерении сопротивления изоляции
пользуйтесь мегомметром на 500В.
▪ Не используйте мегомметр в цепях низкого
напряжения.
1 Замерьте сопротивление изоляции на полюсах.
Если… то…
≥1MΩ Сопротивление изоляции в норме.
Операция завершена.
<1MΩ Сопротивление изоляции не в порядке.
Переходите к следующему действию.
2 Включив электропитание, не выключайте его в течение
6часов.
Результат: Компрессор нагреется, в результате чего
находящийся в нем хладагент испарится.
3 Еще раз замерьте сопротивление изоляции на полюсах.
