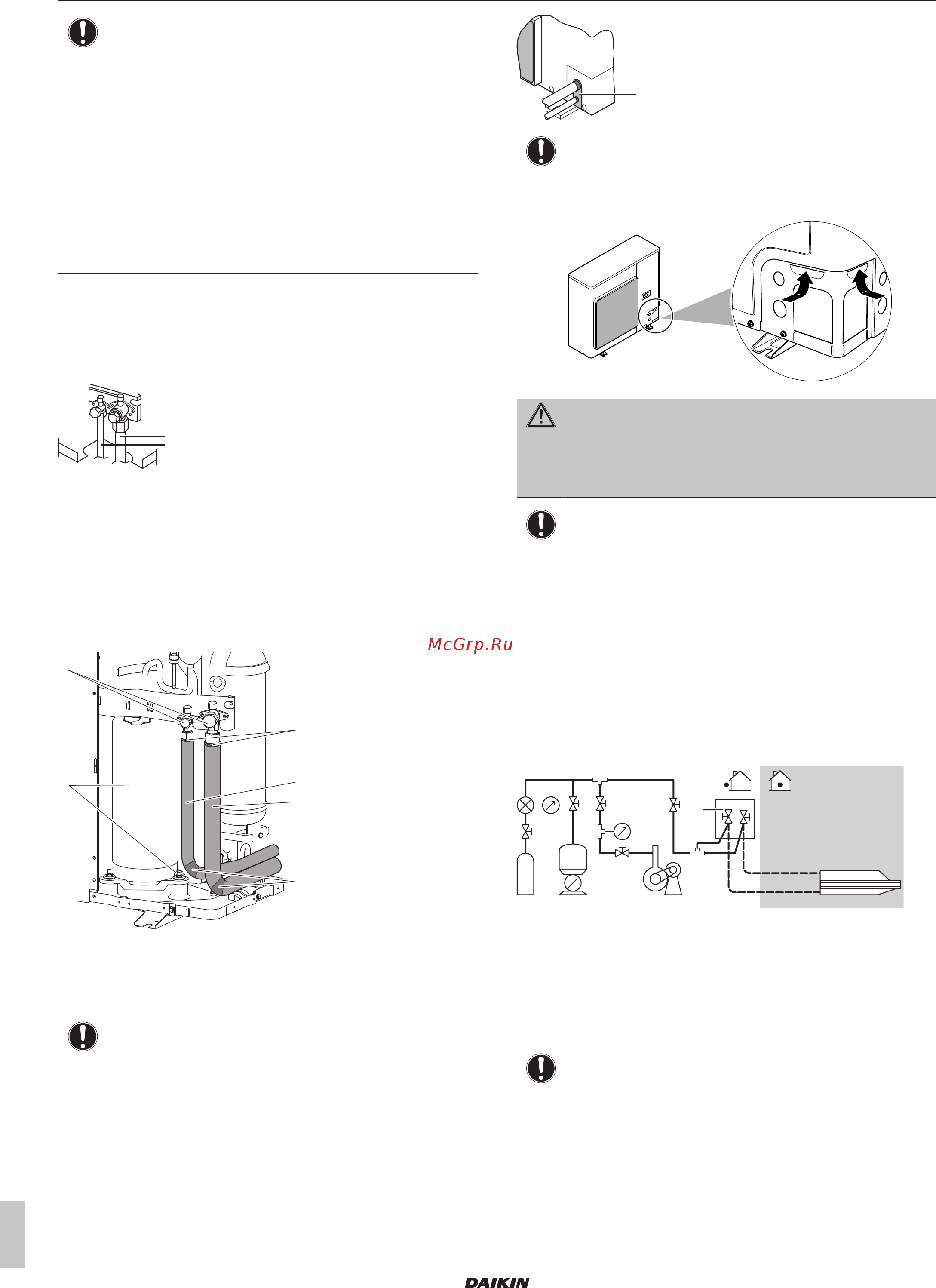

4 Монтаж
Руководство по монтажу
10
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
4 Сделайте следующее:
▪ Заизолируйте трубопроводы жидкого (a) и газообразного
(b) хладагентов.
▪ Намотав на изгибы теплоизоляционный материал,
покройте его виниловой лентой (c).
▪ Проследите за тем, чтобы трубы нигде не соприкасались
с деталями компрессора (d).
▪ Плотно заделайте концы изоляции (герметиком и т.п.)
(e).
d
e
f
b
a
c
5 Если наружный блок установлен выше внутреннего,
закройте запорные клапаны (f, см. выше) герметичным
материалом во избежание просачивания конденсата с
запорных клапанов во внутренний блок.
ПРИМЕЧАНИЕ
Любые открытые трубы подвержены образованию
конденсата.
6 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
7 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРИМЕЧАНИЕ
Не перекрывайте вентиляционные отверстия. Это
может воспрепятствовать циркуляции воздуха внутри
блока.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
4.3 Проверка трубопровода
хладагента
4.3.1 Проверка трубопровода хладагента:
Компоновка
R32
a
c
f
b d e
a Манометр
b Азот
c Хладагент
d Взвешивающее устройство
e Вакуумный насос
f Запорный клапан
4.3.2 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
