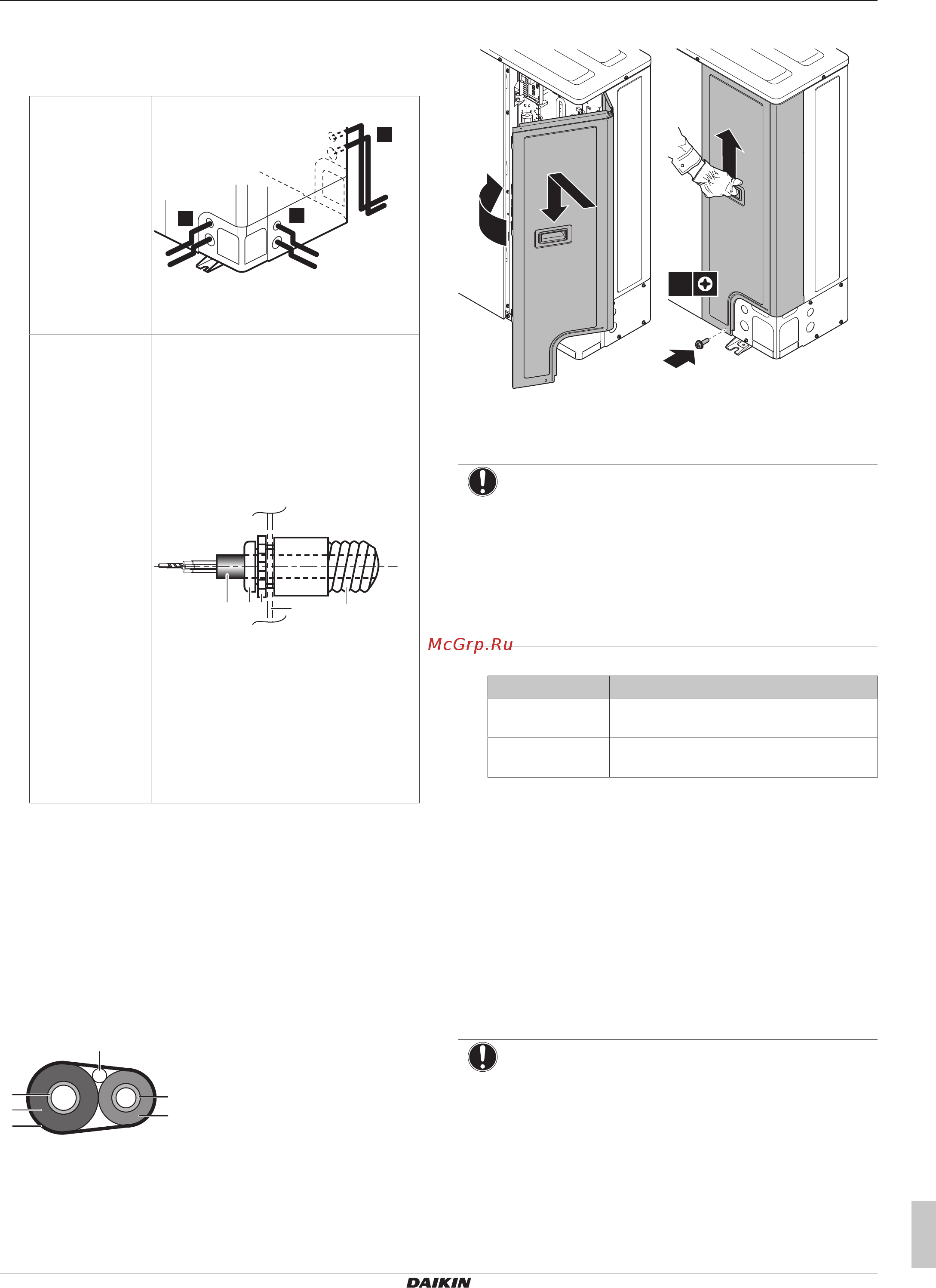

Daikin AZAS100M7V1B [15/24] Завершение монтажа наружного агрегата
![Daikin AZAS100M7V1B [15/24] Завершение монтажа наружного агрегата](/views2/1762614/page15/bgf.png)
5 Пусконаладка
Руководство по монтажу
15
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04
4 Наметьте и проделайте выбивное отверстие, удаляя точки
крепления отверткой с плоским лезвием и молотком.
5 Проложите проводку через монтажную раму с
подсоединением к ней у выбивного отверстия.
Прокладка
проводки через
монтажную раму
Выберите один из 3 вариантов:
a
b
a
b
a
b
2
3
1
a Кабель электропитания
b Соединительный кабель
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
6 Установите сервисную крышку на место.
7 Подключите к линии питания автоматический выключатель
защиты от замыкания на землю и предохранитель.
4.6 Завершение монтажа наружного
агрегата
4.6.1 Завершение монтажа наружного блока
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
4.6.2 Закрытие наружного блока
1
3
2
4
1×
4.6.3 Проверка сопротивления изоляции
компрессора
ПРИМЕЧАНИЕ
Если после монтажа в компрессоре скопился
хладагент, сопротивление изоляции на полюсах может
снизиться, но если оно будет составлять хотя бы 1MΩ,
то поломки блока не произойдет.
▪ При измерении сопротивления изоляции
пользуйтесь мегомметром на 500В.
▪ Не используйте мегомметр в цепях низкого
напряжения.
1 Замерьте сопротивление изоляции на полюсах.
Если… то…
≥1MΩ Сопротивление изоляции в норме.
Операция завершена.
<1MΩ Сопротивление изоляции не в порядке.
Переходите к следующему действию.
2 Включив электропитание, не выключайте его в течение
6часов.
Результат: Компрессор нагреется, в результате чего
находящийся в нем хладагент испарится.
3 Еще раз замерьте сопротивление изоляции на полюсах.
5 Пусконаладка
Просьба предоставить заказчикам данные экологичного
проектирования согласно требованиям директивы
(EU)2016/2281. Эти данные приводятся в справочном
руководстве по монтажу и размещаются на сайте Daikin.
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
