7 Технические данные
Руководство по монтажу
19
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04

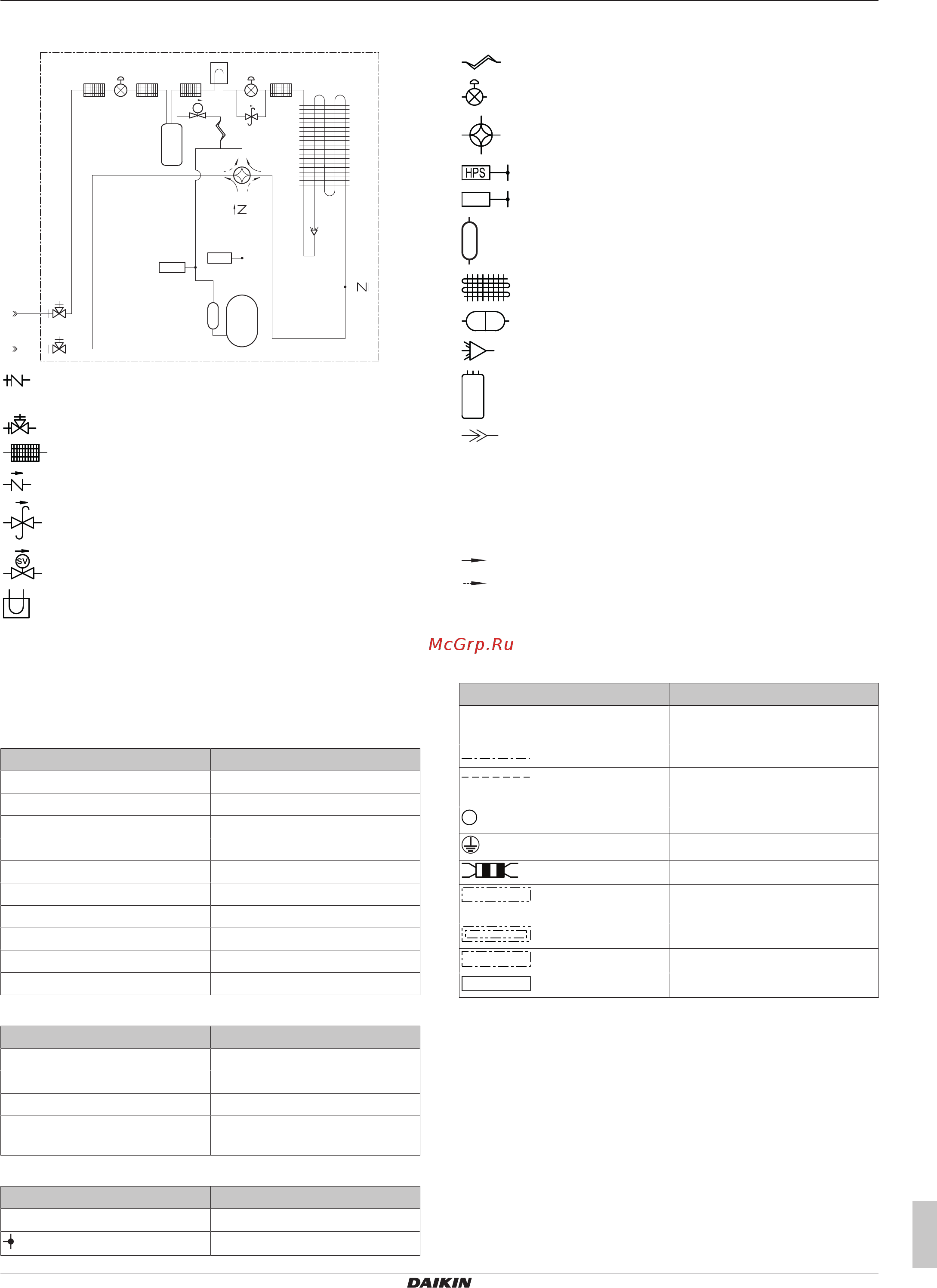

7.2 Схема трубопроводов: Наружный блок
LPS
HPS
sv
A
B
Заправочное / сервисное отверстие (с 5/16-
дюймовым раструбом)
Запорный клапан
Фильтр
Обратный клапан
Клапан сброса давления
Электромагнитный клапан
Теплоотвод (системной платы)
Капиллярная трубка
Электронный регулирующий вентиль
Четырехходовой клапан
Реле высокого давления
LPS
Реле низкого давления
Накопитель компрессора
Теплообменник
Компрессор
Распределитель
Приёмник жидкости
Соединение с накидными гайками
A Трубопровод жидкого хладагента по месту
установки (соединение Ø9,5 с накидными гайками)
B Трубопровод газообразного хладагента по месту
установки (соединение Ø15,9 с накидными
гайками)
Обогрев
Охлаждение
7.3 Схема электропроводки: Наружный блок
Схема электропроводки входит в комплект поставки блока,
находится она за сервисной крышкой.
(1) Монтажная схема
Английский Перевод
Connection diagram Монтажная схема
Only for *** Только для ***
See note *** См. примечание ***
Outdoor Наружный блок
Indoor Внутренний блок
Upper Наверху
Lower Внизу
Fan Вентилятор
ON ВКЛ
OFF ВЫКЛ
(2) Компоновка
Английский Перевод
Layout Компоновка
Front Передняя часть
Back Задняя часть
Position of compressor terminal Расположение клеммы
компрессора
(3) Примечания
Английский Перевод
Notes Примечания
Подсоединение
Английский Перевод
X1M Связь внутреннего блока с
наружным
Заземление
Оборудование, приобретаемое
отдельно
1
Несколько вариантов проводки
Защитное заземление
Проводка по месту установки
Электропроводка в
зависимости от модели
Дополнительно
Распределительная коробка
Системная плата
ПРИМЕЧАНИЯ:
1 На наклейке со схемой электропроводки (сзади передней
панели) показано, как пользоваться переключателями
BS1~BS3 и DS1.
2 При эксплуатации оборудования не закорачивайте
предохранительные устройства S1PH S1PLand Q1E.
3 Указания по подключению электропроводки к X6A, X28A и
X77A см. в таблице совместимости и в инструкциях по
дополнительному оборудованию.
4 Цвета: BLK: черный, RED: красный, BLU: синий, WHT:
белый, GRN: зеленый
