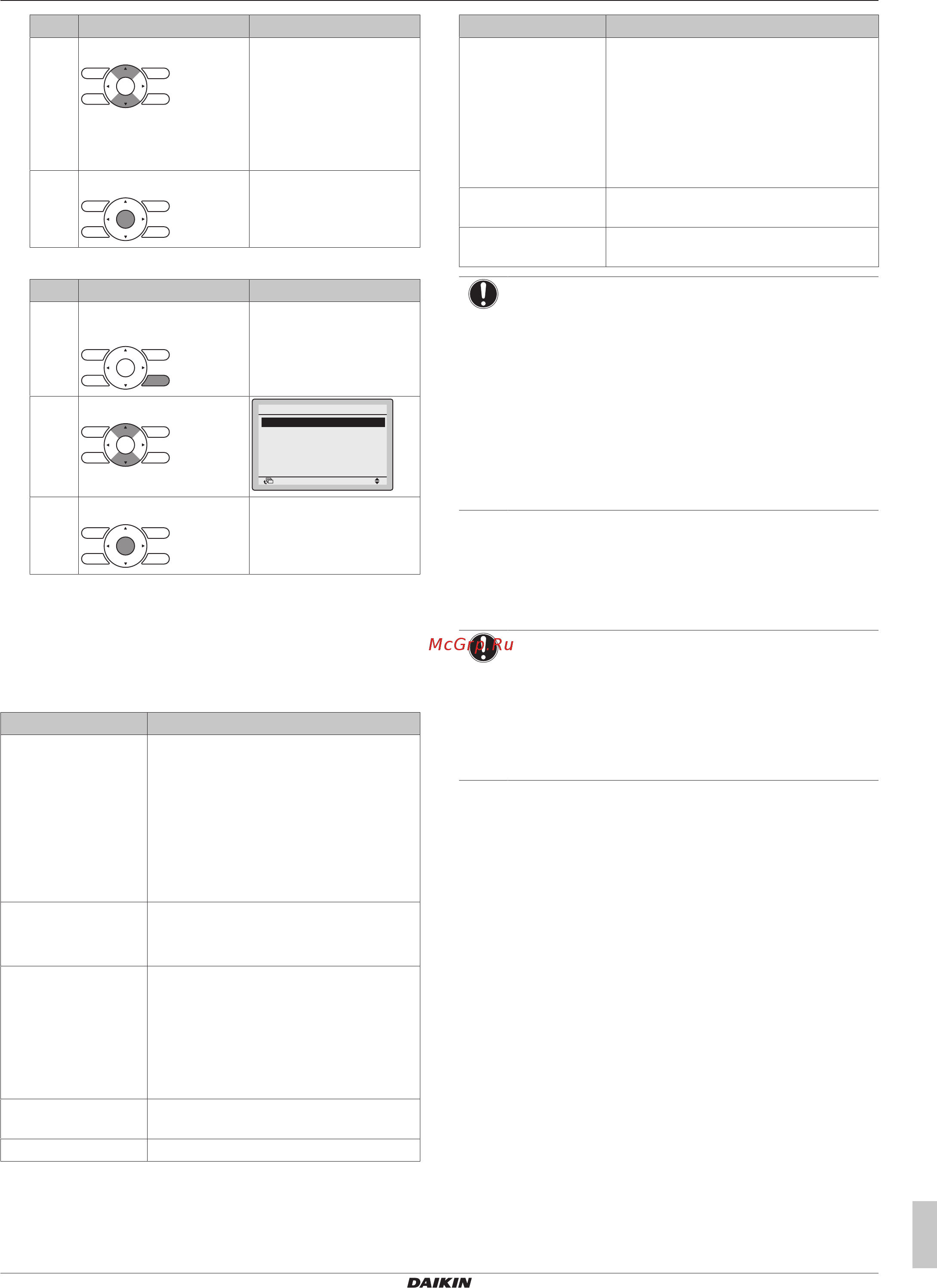

6 Утилизация
Руководство по монтажу
17
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04
№ Действие Результат
3 Смените положение. Если воздушная
заслонка внутреннего
блока двигается, то всё в
порядке.
В противном случае
работоспособность
блока нарушена.
4 Нажмите. Откроется главное меню.
5 Остановите пробный запуск.
№ Действие Результат
1 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
2 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
3 Нажмите. Блок вернется в
обычный рабочий режим,
а на экране откроется
главное меню.
5.3 Коды сбоя при выполнении
пробного запуска
Если наружный блок смонтирован НЕВЕРНО, то на экране
пользовательского интерфейса могут высвечиваться
следующие коды сбоя:
Код сбоя Возможная причина
Индикации нет
(заданная
температура не
отображается)
▪ Разъединение или ошибка в
подсоединении проводки (между
источником электропитания и
наружным блоком, между наружным и
внутренними блоками, между
внутренним блоком и
пользовательским интерфейсом).
▪ Перегорел предохранитель на плате
наружного блока.
E3, E4 или L8 ▪ Перекрыты запорные клапаны.
▪ Закупорен воздухозаборник или
выброс воздуха.
E7 Обрыв фазы в трехфазном источнике
электропитания.
Внимание! В таком случае работа
оборудования невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
L4 Закупорен воздухозаборник или выброс
воздуха.
U0 Перекрыты запорные клапаны.
Код сбоя Возможная причина
U2 ▪ Имеет место ассиметрия напряжений.
▪ Обрыв фазы в трехфазном источнике
электропитания. Внимание! В таком
случае работа оборудования
невозможна. Отключив
электропитание, тщательно проверьте
проводку и поменяйте местами два из
трех электрических проводов.
U4 или UF Межблочное ответвление проводки
проложено неверно.
UA Наружный и внутренний блоки
несовместимы.
ПРИМЕЧАНИЕ
▪ Устройство защиты от перефазировки,
установленное на этом изделии, функционирует
только тогда, когда изделие запускается.
Соответственно, во время нормальной работы
изделия обнаружение перефазировки не
выполняется.
▪ Устройство защиты от перефазировки
останавливает изделие в случае обнаружения
нарушения при запуске.
▪ Поменяйте местами 2 из 3 фаз (L1, L2 и L3) после
срабатывания контура защиты от перефазировки.
6 Утилизация
В этом блоке применяется гидрофторуглерод. По вопросам
утилизации блока обращайтесь к дилеру в своем регионе.
ПРИМЕЧАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно:
демонтаж системы, удаление холодильного агента,
масла и других компонентов ДОЛЖНЫ проводиться в
соответствии с действующим законодательством.
Блоки НЕОБХОДИМО сдавать на специальную
перерабатывающую станцию для утилизации,
переработки и вторичного использования.
