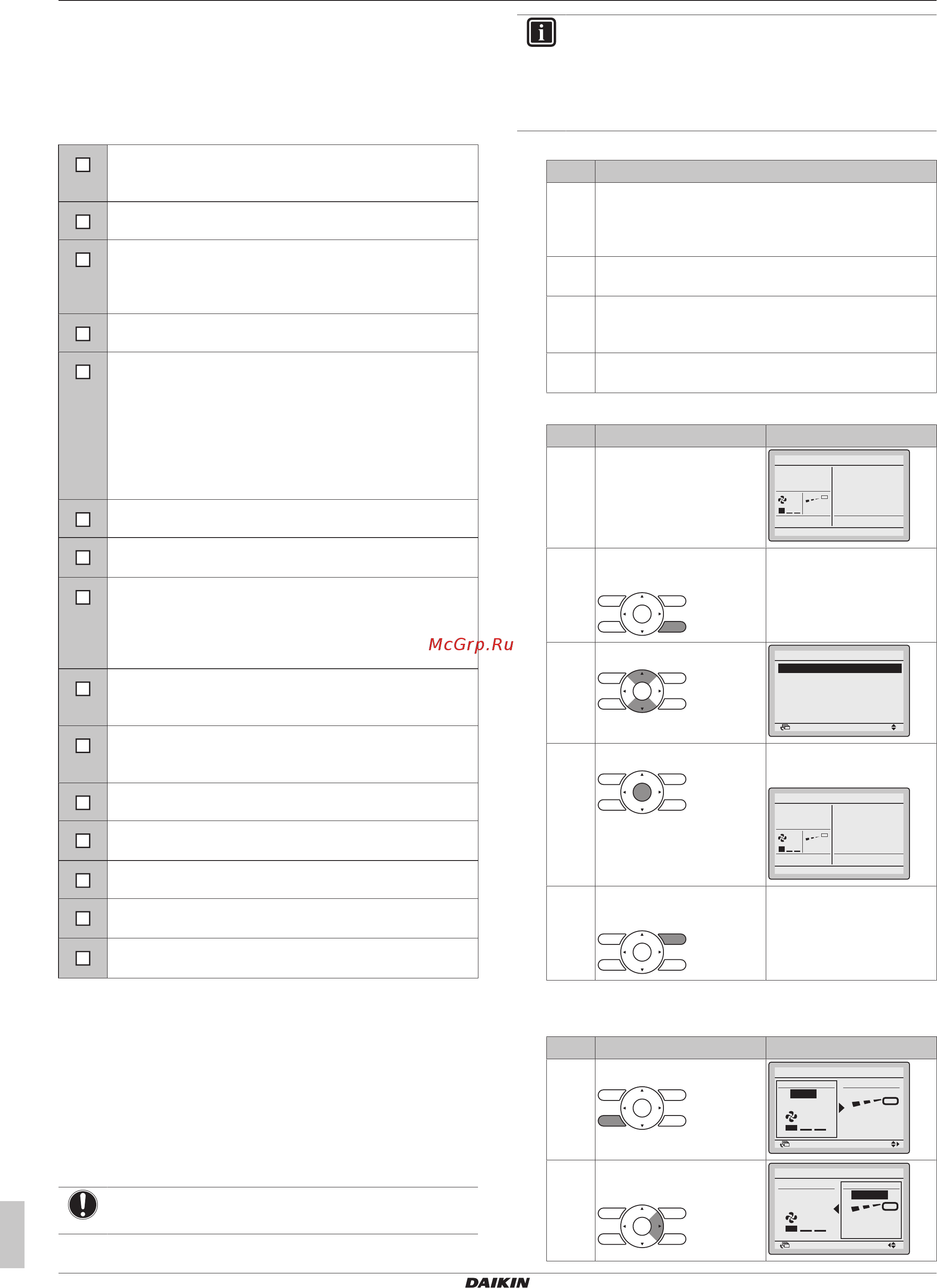

5 Пусконаладка
Руководство по монтажу
16
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04
5.1 Предпусковые проверочные
операции
После монтажа блока проверьте, прежде всего, следующее.
После выполнения проверки по всем пунктам блок
НЕОБХОДИМО закрыть, и ТОЛЬКО после этого на него можно
подавать электропитание.
Полностью изучены инструкции по монтажу как
описано в руководстве по применению для
установщика.
Правильно ли смонтированы внутренние блоки.
Если применяется беспроводной пользовательский
интерфейс: Установлена ли декоративная панель
внутреннего блока с инфракрасным приемным
устройством.
Наружный агрегат установлен правильно.
Проложена ли указанная далее проводка на месте в
соответствии с настоящим документом и с
действующим законодательством:
▪ Между местной электрической сетью и наружным
блоком
▪ Между наружным и внутренним (главным) блоками
▪ Между внутренними блоками
НЕТ ли потерянных фаз или перефазировки.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
В норме ли сопротивление изоляции компрессора.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
5.2 Порядок выполнения пробного
запуска
Изложенный здесь порядок относится только к применению
пользовательского интерфейса BRC1E52.
▪ Если применяется модель BRC1E51, см. руководство по
установке пользовательского интерфейса.
▪ Если применяется модель BRC1D, см. руководство по
техобслуживанию пользовательского интерфейса.
ПРИМЕЧАНИЕ
Прерывать пробный запуск нельзя.
ИНФОРМАЦИЯ
Подсветка. Пользовательский интерфейс можно
включать и выключать без подсветки. Любое другое
действие выполняется с включенной подсветкой.
После нажатия любой кнопки подсветка будет работать
примерно 30секунд.
1 Выполните подготовительные действия.
№ Действие
1 Откройте запорные вентили трубопроводов
жидкого и газообразного хладагента, сняв колпачок
и повернув шток торцевым гаечным ключом против
часовой стрелки до упора.
2 Во избежание поражения током закройте
сервисную крышку.
3 Для защиты компрессора обязательно включите
питание не менее чем за 6часов до начала
операции.
4 С пользовательского интерфейса переведите блок
в режим работы на охлаждение.
2 Приступайте к пробному запуску.
№ Действие Результат
1 Откройте главное меню.
Охлажд.
Уставка
28°C
2 Нажмите, как минимум,
на 4секунды.
Откроется меню Меню
наладчика.
3 Выберите пункт Тест.
Назад Настройка
Меню наладчика 1/3
Тест
Контакты сервиса
Местные настройки
Ограничение мощности
Мин. дифференциал уставок
Адрес группы
4 Нажмите. Из главного меню
откроется окно Тест.
Охлажд.
Назад Задание параметра
Тест
5 Нажмите не позже, чем
через 10секунд.
Начнется пробный
запуск.
3 Проверьте состояние операции в течение 3минут.
4 Проверьте направление воздухотока.
№ Действие Результат
1 Нажмите.
Назад Задание параметра
Назад Настройка
Позиция 0
Низкая
Скорость/направление
Скорость Направлен.
2 Выберите пункт Позиция
0.
Назад Задание параметра
Назад Настройка
Скорость/направление
Скорость Направлен.
Низкая
Позиция 0
