4 Монтаж
Руководство по монтажу
9
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04

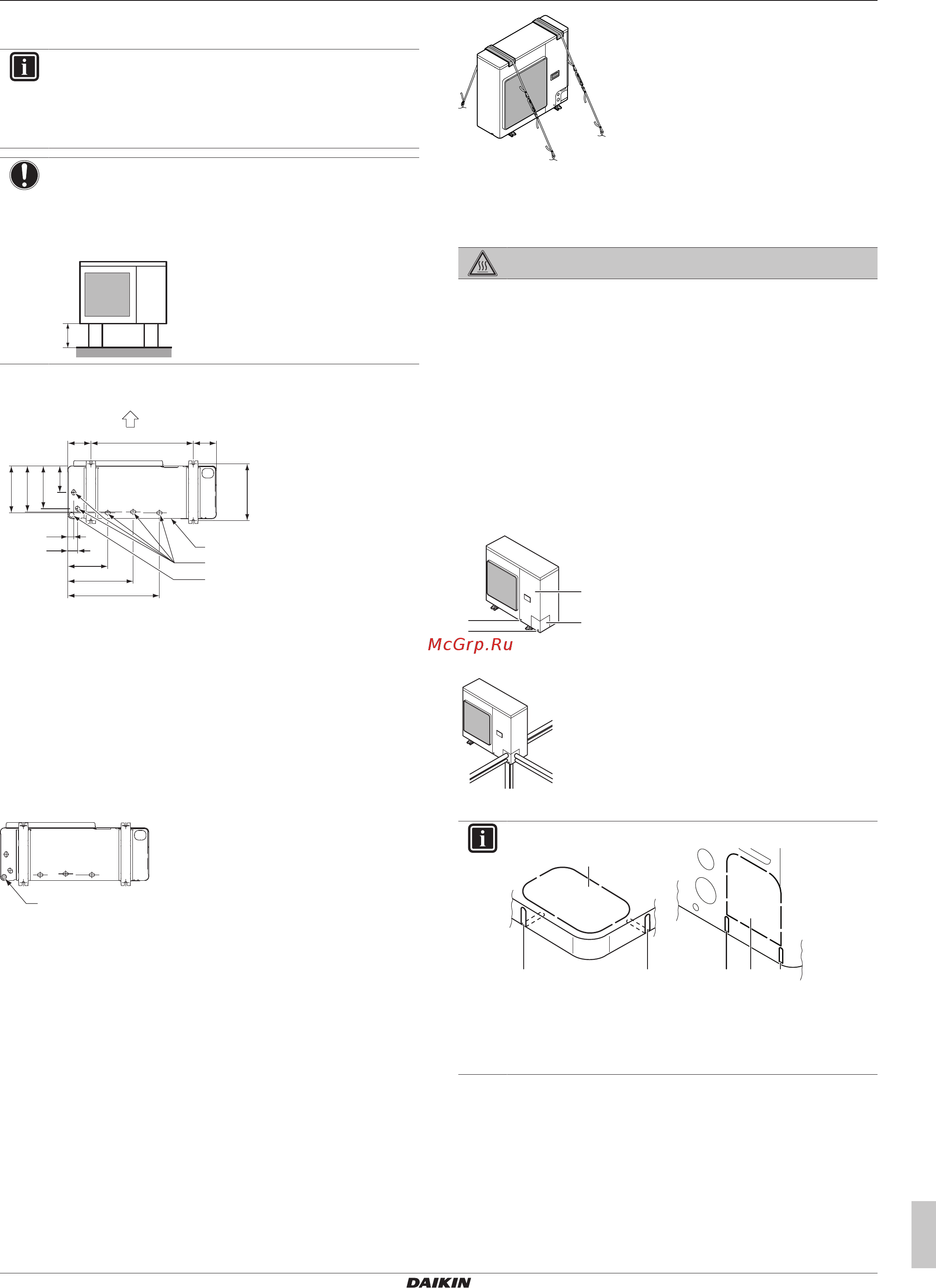

4.1.3 Обустройство дренажа
ИНФОРМАЦИЯ
При необходимости можно установить комплект
дренажных заглушек (приобретается по месту
установки) во избежание просачивания дренажной
воды.
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
A
B
B
C
D
E
160 160620
36
61
262
416
595
285
279
260
161
(345~355)
A Сторона выброса воздуха
B Расстояние между точками крепления
C Нижняя рама
D Сливные отверстия
E Выбивное отверстие для снега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и наружной пластиной. Это снижает
эффективность работы оборудования. Как этого избежать:
1 Высвободите выбивное отверстие (a), удаляя точки
крепления отверткой с плоским лезвием и молотком.
a
2 Убрав заусенцы, покрасьте края отверстия и прилегающие
к ним участки восстановительной краской во избежание
ржавления.
4.1.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
4.2 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
4.2.1 Подсоединение трубопровода
хладагента к наружному блоку
Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
1 Сделайте следующее:
Снимите сервисную крышку (a) с винтом (b).
Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
ИНФОРМАЦИЯ
b b bb
a
a
Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
Кромки(b) можно срезать ножовкой.
