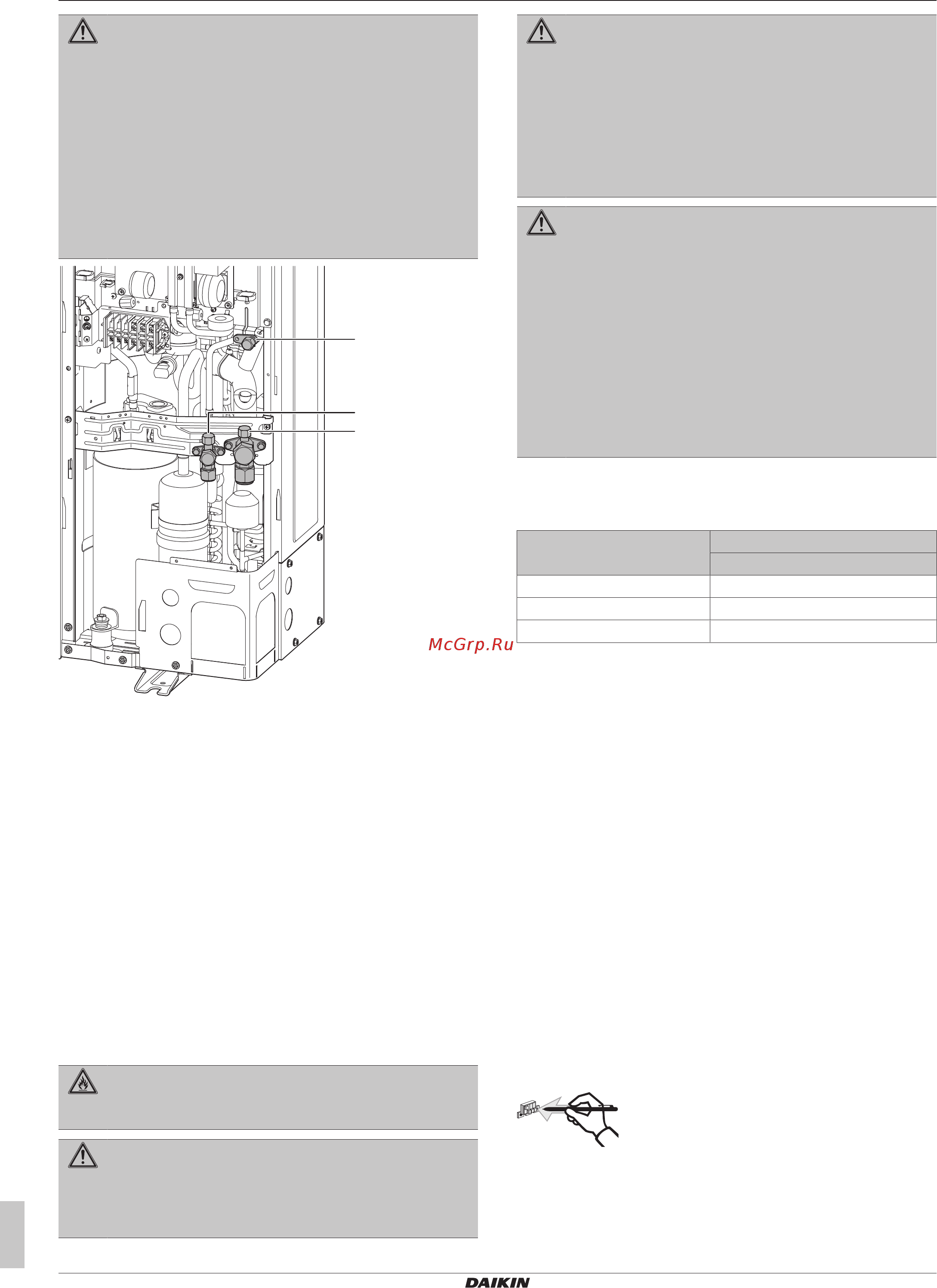

4 Монтаж
Руководство по монтажу
12
AZAS71~140M_V1+Y1
Sky Air Active-series
4P485929-1D – 2019.04
ПРЕДУПРЕЖДЕНИЕ
Одни секции контура циркуляции хладагента могут
быть изолированы от других компонентами,
выполняющими специфические функции (например,
клапанами). Вот почему контур циркуляции хладагента
оснащается дополнительными сервисными
отверстиями для вакуумирования, сброса и нагнетания
давления.
Если на блоке требуется выполнить пайку, сначала
нужно полностью сбросить давление внутри блока.
Внутреннее давление сбрасывается через ВСЕ
сервисные отверстия, указанные на приведенных ниже
иллюстрациях. Их расположение зависит от модели.
a
b
c
a Внутреннее сервисное отверстие
b Запорный клапан с сервисным отверстием
(трубопровод жидкого хладагента)
c Запорный клапан с сервисным отверстием
(трубопровод газообразного хладагента)
Полная перезаправка системы хладагентом, как правило,
подразделяется на следующие этапы:
1 Определение количества хладагента для заправки.
2 Заправка хладагентом.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
4.4.2 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R32
Значение потенциала глобального потепления (GWP): 675
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в
элементах контура хладагента и подвергать их
воздействию огня.
▪ НЕ допускается применение любых чистящих
средств или способов ускорения разморозки,
помимо рекомендованных изготовителем.
▪ Учтите, что хладагент, которым заправлена
система, запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
4.4.3 Расчёт объема полной перезаправки
Расчет объема полной перезаправки (кг)
Модель Длина
5~30м
AZAS71 2,45кг
AZAS100-125 2,6кг
AZAS140 2,9кг
4.4.4 Заправка хладагентом: Подготовка
См. «4.3.1Проверка трубопровода хладагента: Компоновка»на
стр.10.
4.4.5 Активация/отключение местной
настройки «режим вакуумирования»
Описание
Чтобы выполнить вакуумную осушку или полную перезаправку
трубопровода хладагента наружного блока, необходимо
включить режим вакуумирования, при этом в контуре
хладагента открываются клапаны, обеспечивающие
нормальное течение процесса вакуумирования или
перезаправки хладагентом.
Включение режима вакуумирования:
Режим вакуумирования включается кнопками BS* на плате
(A1P) при обязательном считывании показаний на экране 7-
сегментного дисплея.
Переключайте переключатели и нажимайте кнопки
изолированной палочкой (например, шариковой ручкой с
надетым колпачком) во избежание прикосновения к деталям,
находящимся под напряжением.
1 Включив питание, но не запуская блок, нажмите кнопку BS1,
удерживая ее 5 секунд в нажатом положении.
Результат: Блок переводится в режим настройки, а на
экране 7-сегментного дисплея отображается '200'.
2 Нажимайте кнопку BS2, пока не дойдете до окна 2–28.
