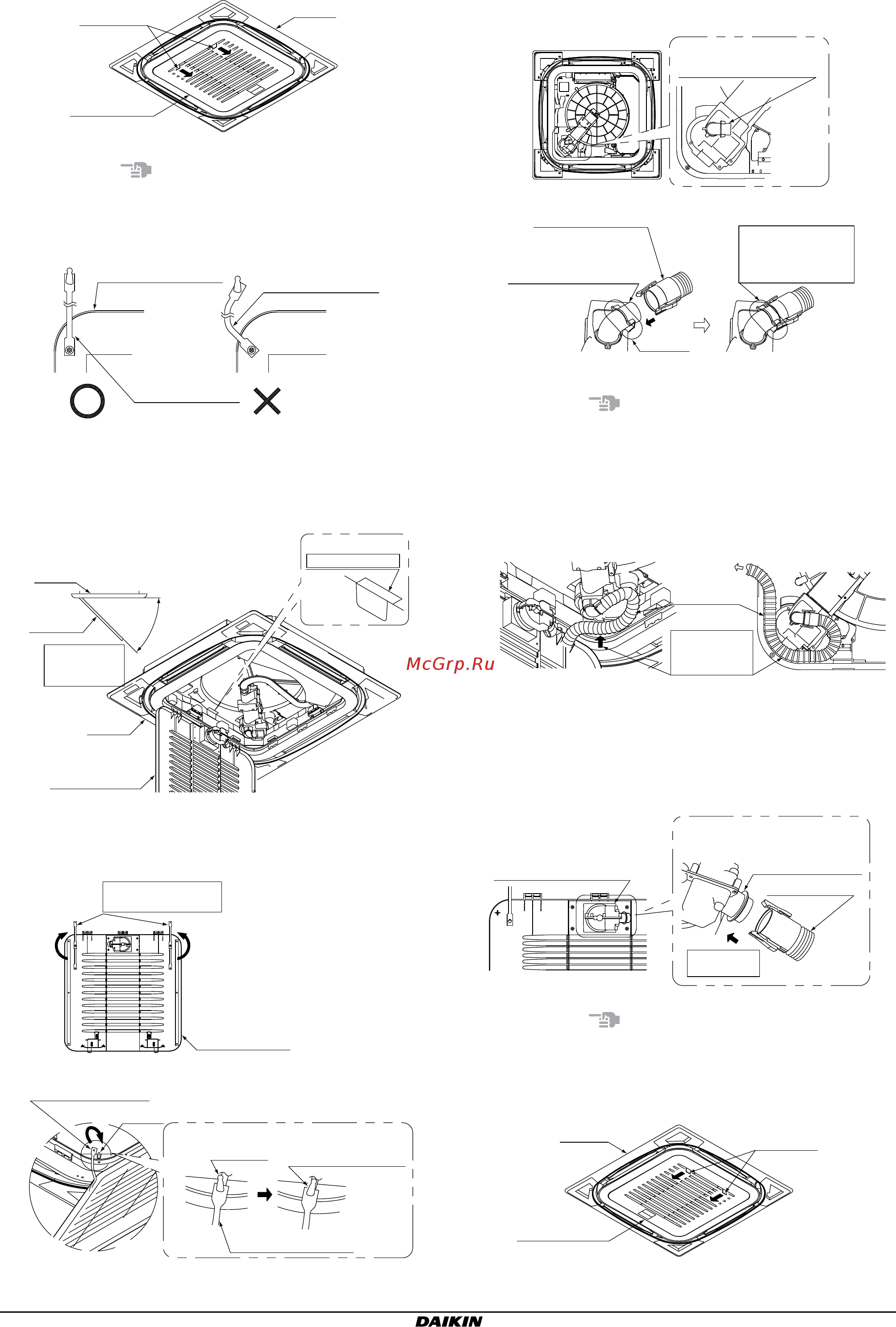

Инструкция по монтажу BYCQ140D7GW1 + BYCQ140D7GFW1
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
9
(6) Приподняв слегка воздухозаборную решетку, нажмите на
обе головки, закрепляя решетку на панели.
Панель
Головки
(2 точки)
Воздухозаборная
решетка
Примечание
Страховочные тросы могут зацепиться за воздухозаборную
решетку, когда она находится в закрытом положении.
Прежде чем закрыть воздухозаборную решетку, проверьте,
не высовываются ли из-за неё страховочные тросы.
Воздухозаборная решетка
Не должна выступать
Страховочный трос
7-3 Крюк (B)
(1) Установив воздухозаборную решетку под углом примерно
45°, вставьте крюки (в трех точках) в панель.
45°
Панель
Воздухо-
заборная
решетка
Воздухозаборная
решетка
Панель
Угол установки
воздухозаборной
решетки
SUCTION GRILLE HOOKING SIDE
Вид
SUCTION GRILLE HOOKING SIDE
(2) Навесьте страховочные тросы воздухозаборной решетки
на угловые скобы (в двух точках), как показано на
иллюстрации.
Смена расположения
страховочных тросов.
Воздухозаборная
решетка
Фиксатор
Страховочный трос
Фиксатор
Выгнуть
фиксатор вовнутрь.
Страховочный трос
(3) Подсоедините гибкий шланг (принадлежность (2))
со стороны панели.
(У гибкого шланга (принадлежность (2)) нет ограничений
по направлениям.)
Подсоединение гибкого
шланга со стороны панели
Надежно подогнать
зажимы к крюкам
(в двух точках).
Гибкий шланг
(принадлежность (2))
Подсоединение гибкого
шланга со стороны панели
Крюки
(2 точки)
Примечание
Проверьте, надежно ли подогнаны выступы, во избежание
отказа во время сбора пыли.
(4) Нажав на гибкий шланг, подсоединенный согласно
указаниям параграфа (3), вставьте его в панель.
Следите за тем, чтобы шланг не зацепился за воздухо-
заборную решетку в закрытом положении.
Гибкий
шланг
Вставить
гибкий шланг
в угловой паз.
(5) Противоположный конец гибкого шланга, подсоединенного
согласно указаниям параграфа (3), присоедините со
стороны воздухозаборной решетки.
* Поверните сочленение гибкого шланга со стороны
воздухозаборной решетки в направлении установки
решетки, как показано на иллюстрации.
Подсоединение гибкого
шланга со стороны
воздухозаборной решетки
Надежно
подсоединить шланг.
Подсоединение гибкого
шланга со стороны
воздухозаборной решетки
Гибкий шланг
Примечание
Проверьте, надежно ли подогнаны выступы, во избежание
отказа во время сбора пыли.
(6) Приподняв слегка воздухозаборную решетку, нажмите на
обе головки, закрепляя решетку на панели.
Панель
Головки
(2 точки)
Воздухозаборная
решетка
