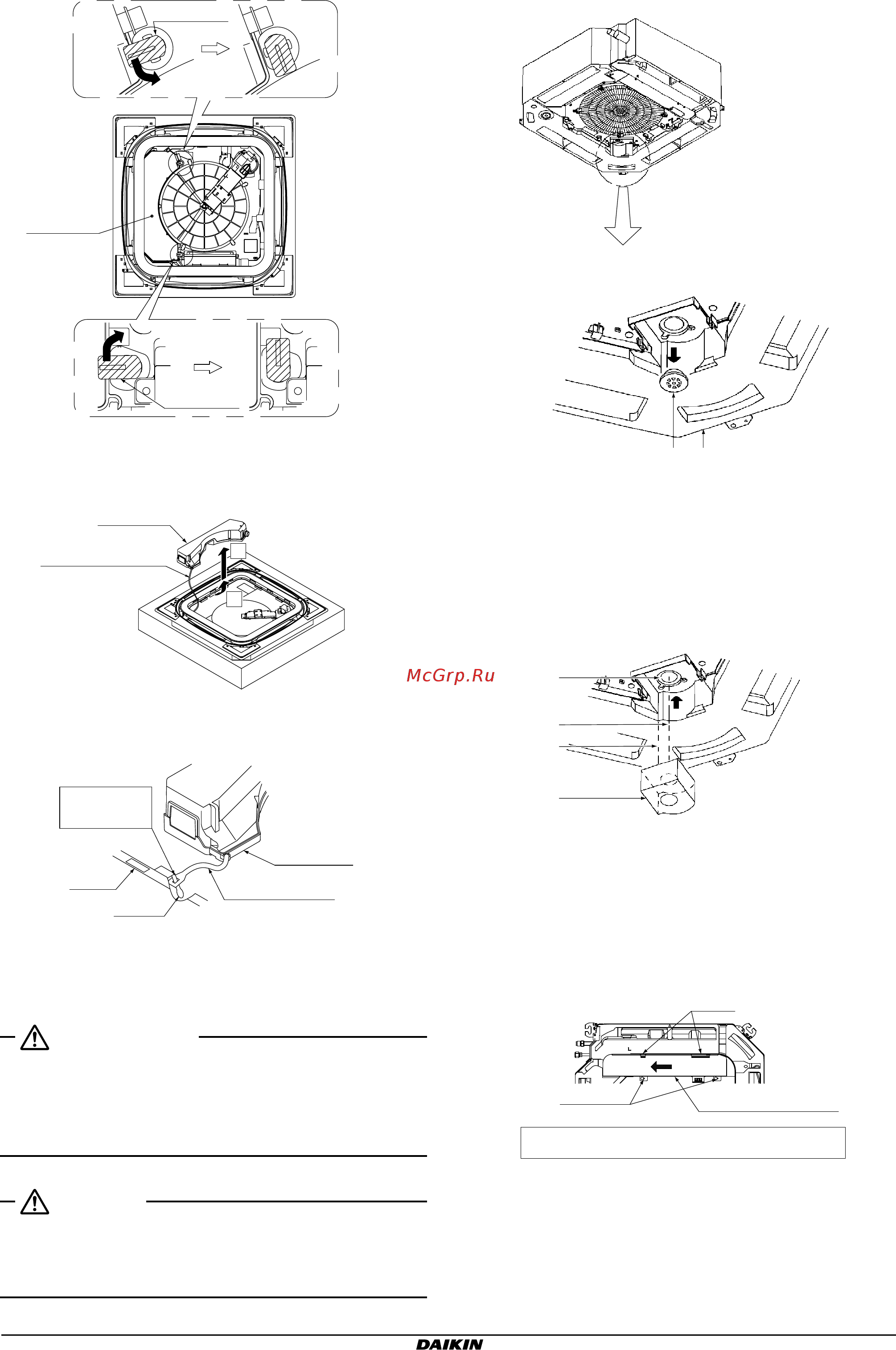

BYCQ140D7GW1 + BYCQ140D7GFW1 Инструкция по монтажу
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
4
(1) Поверните обе крепежные головки пылесборника.
Пылесборник
(Для простоты пояснения показан вид панели спереди.)
Крепежная
головка
Крепежная
головка
(2) Снимите пылесборник с панели, стараясь при этом не
срезать страховочный трос.
Пылесборник
Страховочный трос
2
1
(3) Снимите страховочный трос пылесборника со скобы
фиксатора панели.
Снять страховочный
трос со скобы
фиксатора.
Фиксатор
Пылесборник
Страховочный трос
Панель
5. Подготовка внутреннего агрегата
ПРЕДУПРЕЖДЕНИЕ
Прежде чем приступить к прокладке проводки, проверьте,
отключено ли электропитание внутреннего и наружного
агрегатов.
В противном случае возможно поражение электрическим
током.
ВНИМАНИЕ!
• По завершении установки внутреннего агрегата выполните
перечисленные далее операции.
• Установите внутренний агрегат в соответствии с
прилагаемыми к нему инструкциями.
5-1 Установка распорки (принадлежность (1))
(1) Снимите с перепускного отверстия заглушку.
12
1 Внутренний агрегат
2 Снимите с перепускного отверстия заглушку
(2) Удалите бумажную прокладку с обратной стороны
распорки (принадлежность (1)).
(3) Закрепите распорку (принадлежность (1)) на перепускном
отверстии.
Проследите за тем, чтобы распорка не перекрыла
перепускное отверстие.
1
4
2
4
3
1 Перепускное отверстие
2 Совмещается с перепускным отверстием
3 Совместите углы
4 Распорка (принадлежность (1))
5-2 Установка жгута (принадлежность (4))
(1) Снимите с внутреннего агрегата крышку
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ.
Зажимы
Крышка РАСПРЕДЕЛИТЕЛЬНОЙ
КОРОБКИ
Винты
(2 точки)
Ослабив винты, сдвинуть крышку РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ
в направлении, показанном стрелкой, высвобождая крышку из зажимов.
