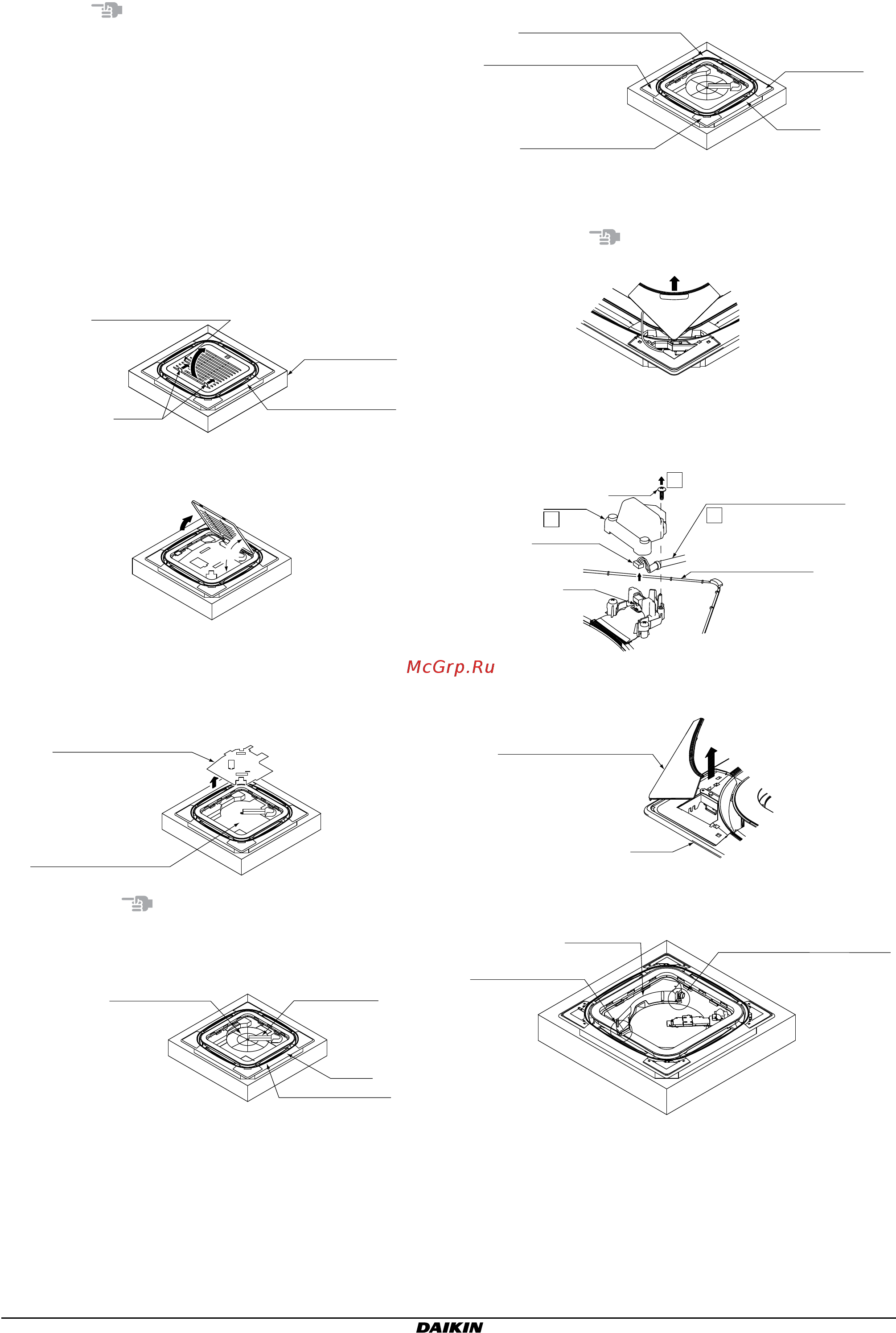

Инструкция по монтажу BYCQ140D7GW1 + BYCQ140D7GFW1
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
3
4. Подготовка к установке панели
Примечание
• Во время выполнения работ, о которых рассказывается
в разделе "4. Подготовка к установке панели" на странице
3, панель должна лежать на упаковочном материале
(нижней стороной).
• Не оставляйте панель в перевернутом или стоячем
положении, не кладите ее на выступающие детали.
Иначе панель можно поцарапать.
• Не дотрагивайтесь до воздушной заслонки, не применяйте
к ней силу. Это может привести к поломке агрегата.
4-1
Порядок снятия с панели воздухозаборной
решетки, защитного гофрированного
картона и набора принадлежностей
(1)
Нажав на головки воздухозаборной решетки, поднимите их.
Декоративная панель
Головки
Упаковочный
материал (снизу)
Воздухозаборная решетка
(2) Открыв воздухозаборную решетку под углом примерно 45°,
снимите ее с панели.
45°
(3) Порядок снятия защитного гофрированного картона.
Снимите защитный гофрированный картон (прикрывающий
панель) вместе с принадлежностями, закрепленными на
обратной стороне картона.
Защитный гофрированный
картон (сверху)
(Принадлежности
находятся с обратной
стороны.)
Защитный гофрированный
картон (снизу)
Примечание
Обращайтесь с панелью аккуратно, не применяя силу
к воздушной заслонке, щеточному узлу или воздушному
фильтру.
Панель
Щеточный узел
Воздушный фильтр
Воздушная заслонка
4-2 Порядок снятия декоративных угловых
крышек
Панель
Угловая декоративная крышка
Угловая декоративная крышка
Угловая
декоративная
крышка
Угловая декоративная
крышка (с дисплеем)
(1) Приподняв декоративную угловую крышку (с дисплеем),
снимите её в направлении, показанном стрелкой.
Примечание
Не применяйте силу к токоподводящим проводам.
Operation/filter cleaning
(2) Сняв винты с обратной стороны декоративной угловой
крышки (с дисплеем), откройте крышку, после чего снимите
разъем, присоединенный в идущим от платы токо-
подводящим проводам.
Крышка
Разъем
Токоподводящие провода
Плата
3
1
Винт
2
Угловая декоративная
крышка (с дисплеем)
(3)
Снимите остальные декоративные угловые крышки (которых
должно быть три) в направлении, показанном стрелкой.
Панель
Угловая декоративная крышка
4-3 Порядок снятия пылесборника
Крепежная
головка пылесборника
и фиксатор
Пылесборник
Крепежная головка пылесборника
Содержание
- Декоративная панель с функцией автоматической очистки фильтра 1
- Инструкция по монтажу 1
- Самоочищающаяся декоративная панель 1
- Инструкция по монтажу 2
- Меры предосторожности 2
- Принадлежности 2
- Содержание 2
- 1 с согласия клиента подберите такое место установки которое отвечало бы перечисленным далее условиям 3
- 2 пространство необходимое для монтажа 3
- Место установки 3
- Положение воздухозаборной решетки при монтаже 3
- 2 порядок снятия декоративных угловых крышек 4
- 3 порядок снятия пылесборника 4
- Подготовка к установке панели 4
- Порядок снятия с панели воздухозаборной решетки защитного гофрированного картона и набора принадлежностей 4
- 1 установка распорки принадлежность 1 5
- 2 установка жгута принадлежность 4 5
- Подготовка внутреннего агрегата 5
- 1 проверка перед установкой панели 6
- 2 установка панели 6
- Установка панели на внутренний агрегат 6
- 3 проверка панели 7
- 4 установка пылесборника 8
- Установка s образной трубы принадлежность 3 8
- 1 установка воздухозаборной решетки 9
- 2 крюк a 9
- И угловых декоративных крышек 9
- Страховочный трос 9
- Установка воздухозаборной решетки 9
- Установка воздухозаборной решетки и угловых декоративных крышек 9
- Фиксатор 9
- Фиксатор выгнуть фиксатор вовнутрь 9
- 3 крюк b 10
- Страховочный трос 10
- Фиксатор 10
- Фиксатор выгнуть фиксатор вовнутрь 10
- 1 отображение значка сбор пыли 11
- 2 настройка уровня запыленности 11
- 3 индикатор включения выключения панели зелёный 11
- 4 установка декоративных угловых крышек 11
- Местные настройки 11
- Настройка рабочих режимов 11
- 1 проверьте закрыты ли крышки 12
- 2 включите питание внутреннего агрегата 12
- 3 проведите пробный пуск панели спустя 12
- 4 чистка с фиксированным интервалом 12
- Две минуты после включения питания 12
- Пробный запуск 12
- Распределительных коробок внутреннего и наружного агрегатов а также самоочищающейся панели 12
