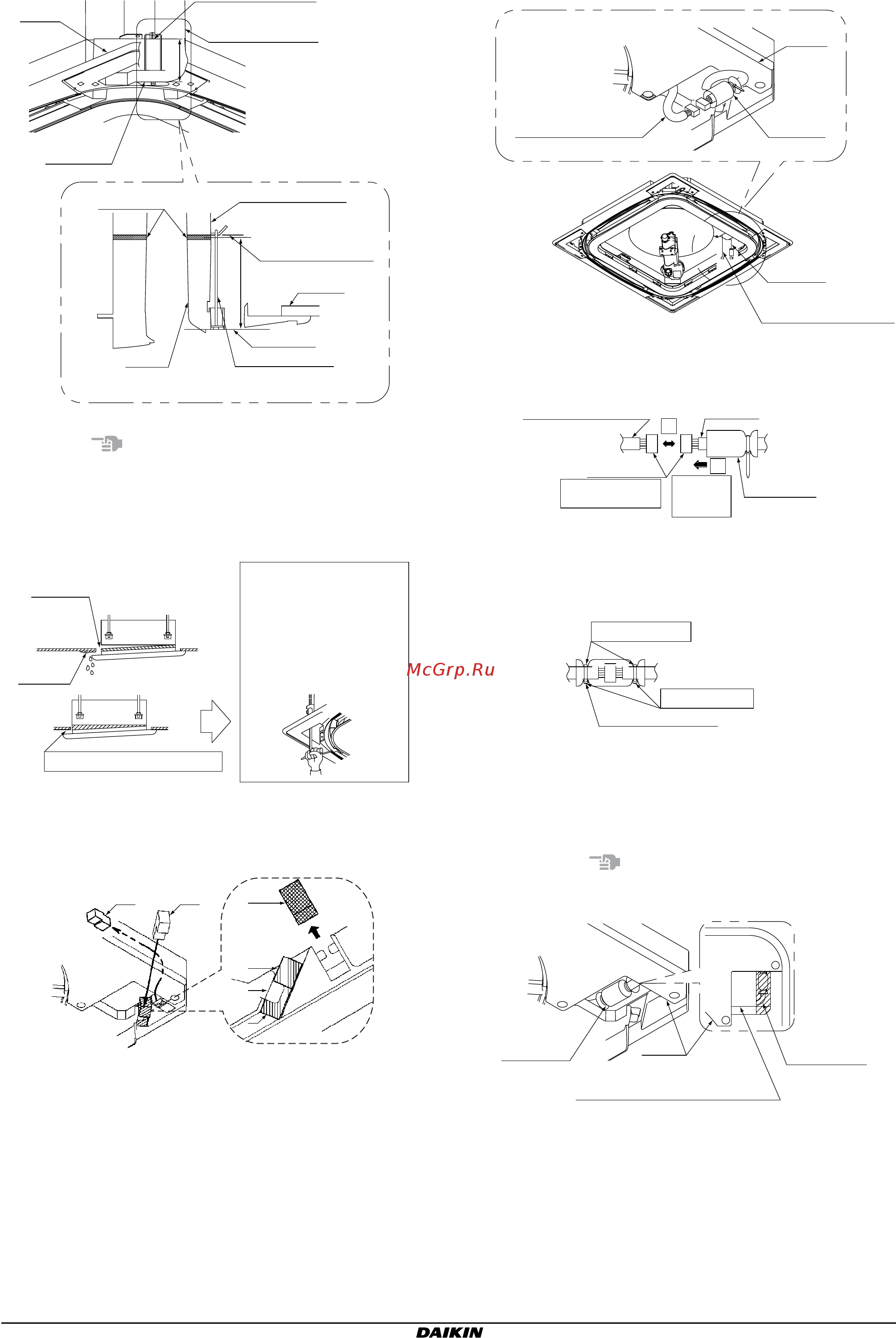

BYCQ140D7GW1 + BYCQ140D7GFW1 Инструкция по монтажу
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
6
107~112 мм
6-2 (6)
Панель
Низ панели
Внутренний агрегат
Низ крюка
внутреннего агрегата
(Для простоты
пояснения потолок
на иллюстрации
не показан)
107~112 мм
Уплотнение
Внутренний агрегат
Низ крюка
внутреннего агрегата
Потолок
Монтажная скоба
Низ панели
Панель
Сечения (4 точки)
Примечание
• Плотно затяните винты во избежание показанного ниже
дефекта.
• Прочно затягивая винты, отрегулируйте высоту внутреннего
агрегата, если между потолком и панелью осталось
свободное пространство.
Утечка
воздуха
Утечка воздуха
со стороны
потолка.
Загрязнение
Образование
конденсата или капель
Обеспечить отсутствие зазоров.
Отрегулировать высоту агрегата
можно через отверстия по углам
панели, не снимая панель, при
условии, что такая регулировка не
влияет на строго горизонтальное
расположение дренажного
трубопровода внутреннего
агрегата. Порядок выполнения
работ см. в инструкции по
монтажу внутреннего агрегата.
6-3 Проверка панели
(1) Снимите с панели заглушку.
1 2 1
2
3
4
1 Снимите с панели заглушку
2 Вставьте заглушку до соприкосновения её с зажимом
3 Зажим
4 Заглушка (принадлежность (8))
(2) Вытяните жгут с токоподводящими проводами (со стороны
панели).
Панель
Проводка
Проводка
Токоподводящий
провод (со стороны панели)
Токоподводящий провод
(со стороны панели)
(3) Подсоединив разъем с токоподводящими проводами,
сдвиньте стеклянную трубку так, чтобы прикрыть разъем.
Токоподводящий провод
(со стороны панели)
Проводка
Разъем
Обеспечить надежное
соединение.
Переместить
стеклянную
трубку.
1
2
Стеклянная
трубка
(4) Закрепите стеклянную трубку хомутами на обоих её
концах и хомутами из комплекта принадлежностей
(принадлежности (5)). Закрепив оба конца, срежьте
излишки хомутов у основания.
Затянуть зажимы
Срезать хвосты
Зажим
(принадлежность (5))
(5) Подключенные токоподводящие провода снова уложите
в пространство между внутренним агрегатом и панелью.
(Укладывайте токоподводящие провода в области,
заштрихованной на иллюстрации.)
Примечание
Уложите токоподводящие провода аккуратно, избегая их
соприкосновения с воздушным фильтром.
Подключенные
токоподводящие
провода
Подключенные
токоподводящие
провода
Панель
РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
внутреннего агрегата
