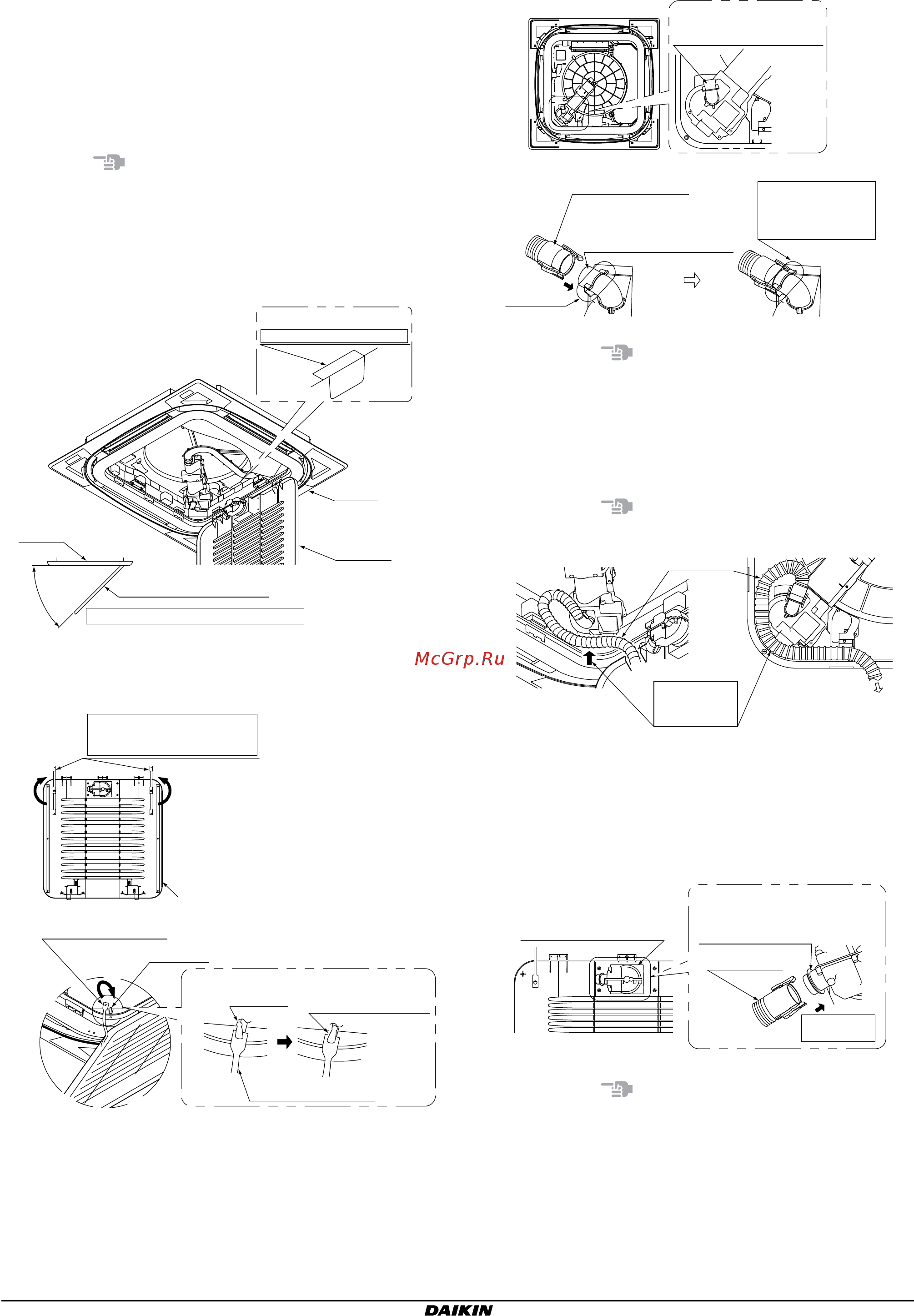

BYCQ140D7GW1 + BYCQ140D7GFW1 Инструкция по монтажу
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
8
7. Установка воздухозаборной решетки
и угловых декоративных крышек
Воздухозаборная решетка поворачивается и устанавливается
в любом из двух положений по желанию.
Если в помещении установлено несколько агрегатов, отрегули-
руйте при необходимости положение их воздухозаборных решеток.
Положение решеток можно также сменить по просьбе клиента.
7-1 Установка воздухозаборной решетки
* Выбрав крюк (A) или (B), закрепите на нем соответствующий
выступ воздухозаборной решетки.
Примечание
Попытка навесить решетку на крюк неверной стороной может
привести к повреждению воздухозаборной решетки.
7-2 Крюк (A)
(1) Установив воздухозаборную решетку под углом примерно
45°, вставьте крюки (в трех точках) в панель.
45°
Панель
Панель
Воздухо-
заборная
решетка
Воздухозаборная решетка
SUCTION GRILLE HOOKING SIDE
Угол установки воздухозаборной решетки
Вид
SUCTION GRILLE HOOKING SIDE
(2) Навесьте страховочные тросы воздухозаборной решетки
на угловые скобы (в двух точках), как показано на
иллюстрации.
Смена расположения
страховочных тросов.
Воздухо-
заборная
решетка
Фиксатор
Страховочный трос
Фиксатор
Выгнуть
фиксатор вовнутрь.
Страховочный трос
(3)
Подсоедините гибкий шланг (принадлежность (2)) со стороны
панели.
(У гибкого шланга (принадлежность (2)) нет ограничений по
направлениям.)
Подсоединение гибкого
шланга со стороны панели
Гибкий шланг
(принадлежность (2))
Подсоединение гибкого
шланга со стороны панели
Надежно подогнать
зажимы к крюкам
(в двух точках).
Крюки
(2 точки)
Примечание
Проверьте, надежно ли подогнаны выступы, во избежание
отказа во время сбора пыли.
(4) Нажав на гибкий шланг, подсоединенный согласно
указаниям параграфа (3), вставьте его в панель.
(Следите за тем, чтобы шланг не зацепился за
воздухозаборную решетку в закрытом положении.)
Примечание
Нажимая на гибкий шланг, не порвите его.
Гибкий шланг
К воздухозаборной
решетке
Вставить
гибкий шланг
в угловой паз.
(5) Противоположный конец гибкого шланга, подсоединенного
согласно указаниям параграфа (3), присоедините
со стороны воздухозаборной решетки.
* Поверните сочленение гибкого шланга со стороны
воздухозаборной решетки в направлении установки
решетки, как показано на иллюстрации.
Подсоединение гибкого
шланга со стороны
воздухозаборной решетки
Подсоединение гибкого шланга
со стороны воздухо-
заборной решетки
Гибкий шланг
Надежно
подсоединить шланг.
Примечание
Проверьте, надежно ли подогнаны выступы, во избежание
отказа во время сбора пыли.
