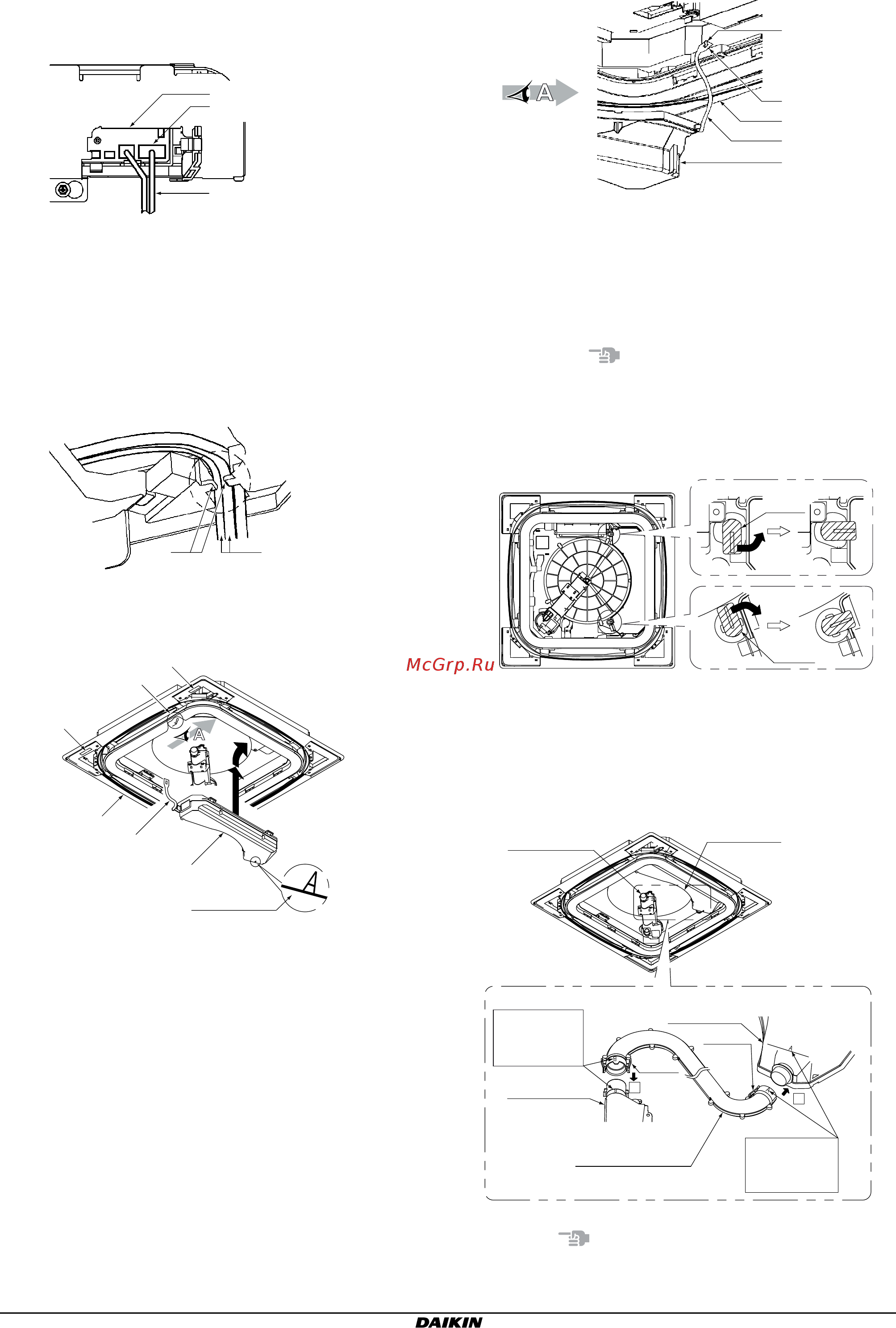

Инструкция по монтажу BYCQ140D7GW1 + BYCQ140D7GFW1
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
7
(6) Снимите с внутреннего агрегата крышку
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ.
См. раздел "5-2 Установка жгута (принадлежность (4))" на странице 4.
(7) Подсоедините токоподводящий провод воздушной
заслонки к плате.
2
1
3
X9A
1 Плата
2 Подсоедините токоподводящий провод воздушной
заслонки к плате
Обеспечьте надежное соединение.
3 Токоподводящий провод воздушной заслонки
(к разъему X9A)
(8)
Установите крышку РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ
в порядке, обратном изложенному в параграфе "5-2
Установка жгута (принадлежность (4))" на странице 4.
(9) Протяните токоподводящие провода через крюк.
21
1 Крюк
2 Протяните токоподводящие провода через крюк
6-4 Установка пылесборника
1
2
3
4
5
6
7
b
a
1 Штампованная маркировка - со стороны трубопровода
2 Фиксатор панели
3 Штампованная маркировка - со стороны дренажа
4 Панель
5 Страховочный трос
6 Пылесборник
7 Пылесборник монтируется таким образом, чтобы сторона
со штампованной маркировкой была обращена вниз.
(1) Навесьте страховочный трос пылесборника на скобу
панели, как показано на иллюстрации.
1
2
3
4
5
1 Фиксатор
2 Страховочный трос на крюке
3 Панель
4 Страховочный трос
5 Пылесборник
(2)
Установите пылесборник в порядке, обратном изложенному в
параграфе "4-3 Порядок снятия пылесборника" на странице 3.
Примечание
Устанавливая пылесборник, следите за тем, чтобы
страховочный трос не зацепился за вытяжное отверстие
пылесборника. во избежание сбоев в работе последнего.
(3) Закрепите пылесборник поворотом крепежных головок
(в двух точках).
(Для простоты пояснения показан
вид панели спереди.)
Крепежная
головка
Крепежная
головка
6-5
Установка S-образной трубы (принадлежность (3))
Сначала установите трубу со стороны пылесборника
(маркировка A), затем - со стороны щетки (маркировка B).
(Проследите за совпадением маркировки.)
Пылесборник
Пылесборник
Щеточный узел
Проследить за
совпадением
штампованных
символов.
2
Зажимы
(2 точки)
Зажим
(1 точка)
Щеточный узел
Щеточный узел, вид сбоку
S-образная труба
(принадлежность (3))
Пылесборник,
вид сбоку
Проследить за
совпадением
штампованных
символов.
1
Примечание
Проверьте, надежно ли подогнаны выступы, во избежание
отказа во время сбора пыли.
