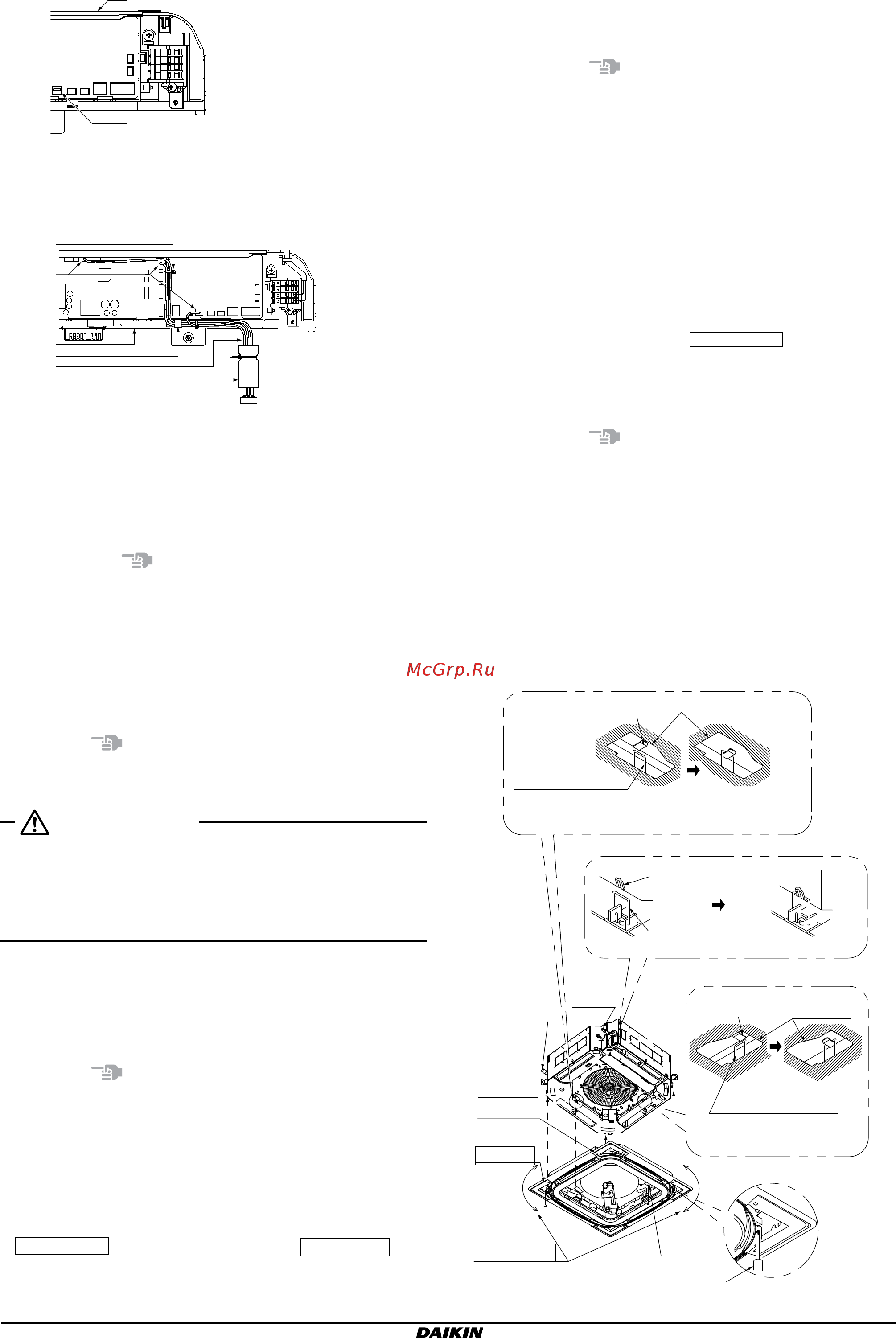

Инструкция по монтажу BYCQ140D7GW1 + BYCQ140D7GFW1
Самоочищающаяся декоративная панель
4P310441-1C – 2017.05
5
(2) Снимите перемычку с разъема X8A.
1
2
X8A
1 РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
2 Перемычка в разъеме
(3) Подсоедините жгут (принадлежность (4)) к разъемам (X8A,
X35A и X36A) и к агрегату в трех точках.
6
5
1
2
3
4
X35A X36A
X8A
X35A X36A
1 Проводка со стороны агрегата
2 Разъем
Обеспечьте надежное соединение
3 РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА
4 Крюк разъемов X35A, X36A
5 Жгут (принадлежность (4))
6 Стеклянная трубка
Примечание
Проследите за прочностью соединения разъемов, иначе
воздушная заслонка, щеточный узел или воздушный
фильтр работать не будут.
5-3
Установка крышки РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ
Установите крышку РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ
в порядке, обратном изложенному в параграфе "5-2 Установка
жгута (принадлежность (4))" на странице 4 (1).
Примечание
Проследите за тем, чтобы крышка РАСПРЕДЕЛИТЕЛЬНОЙ
КОРОБКИ не защемила провода или стеклянную трубку.
ПРЕДУПРЕЖДЕНИЕ
Собрав токоподводящие провода в жгут, проследите за акку рат-
ной установкой крышки РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ.
Защемленные провода и неплотная установка крышки
РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ могут стать причиной
поражения электрическим током или возгорания.
6.
Установка панели на внутренний агрегат
Установите внутренний агрегат согласно прилагаемым к нему
инструкциям.
Примечание
Вынимая панель из упаковочного материала (снизу),
обращайтесь с ней аккуратно, не применяя силу к воздушной
заслонке, щеточному узлу или воздушному фильтру.
6-1 Проверка перед установкой панели
• Сверьте положение внутреннего агрегата со штампованной
маркировкой на панели, как показано ниже.
Трубопроводный узел должен быть направлен на
PIPING SIDE
, а дренажный патрубок - на
DRAIN SIDE
.
• Установите временный кронштейн-фиксатор в строго
вертикальное положение.
•
Вытяните токоподводящие провода из отверстия (со стороны панели).
6-2 Установка панели
(1) Предварительно навесьте оба временных кронштейна-
фиксатора всасывающего отверстия панели (с внутренней
округлой стороны) на крюки внутреннего агрегата.
Примечание
Удостоверившись через смотровое окошко в том, что
временные кронштейны-фиксаторы навешены на крюки,
освободите руки.
(2)
Вытяните из отверстия жгут, закрепленный согласно указаниям
раздела "5. Подготовка внутреннего агрегата" на странице 4.
Затем осторожно вытяните из углового отверстия токо под-
водящие провода, отсоединенные от угловой декоративной
крышки (с дисплеем) согласно указаниям раздела "4.
Подготовка к установке панели" на странице 3, следя за
тем, чтобы провода не зацепились за монтажную скобу.
(3) Навесьте монтажные скобы (в четырех точках) по углам
панели на крюки с округлой стороны внутреннего агрегата.
(Сначала навесьте на крюк монтажную скобу, помеченную
штампованной маркировкой
PIPING SIDE
, затем -
монтажную скобу на противоположном углу.)
Следите за тем, чтобы жгут и токоподводящие провода
(со стороны панели) не оказались защемленными между
панелью и внутренним агрегатом.
Примечание
Удостоверившись в том, что монтажные скобы навешены
на крюки, освободите руки.
(4) Вверните четыре винта под монтажными скобами
примерно на 5 мм. (При этом панель приподнимется).
(5) Поверните панель в показанном стрелками направлении
таким образом, чтобы она полностью закрыла потолочное
отверстие.
(6) Затем затяните винты (4) до тех пор, пока расстояние
между низом крюка внутреннего агрегата и низом панели
не составит 107-112 мм.
Дренажный
патрубок
Трубо-
провод
Крюк
Монтажная скоба
6-2 (3)
6-2 (1)
6-2 (5)
6-2 (4)
6-2 (6)
Перед временным
подвешиванием
После временного
подвешивания
Временные
кронштейны-фиксаторы
Смотровое окошко
Крюк
(4 точки)
Перед подвешиванием
После подвешивания
6-2 (1)
Крюк
Смотровое
окошко
Временные
кронштейны-фиксаторы
Перед временным
подвешиванием
После временного
подвешивания
Штампованная
маркировка
PIPING SIDE
Штампованная
маркировка
DRAIN SIDE
Отрегулировать
Отверстие
Инструмент (напр., отвертка)
