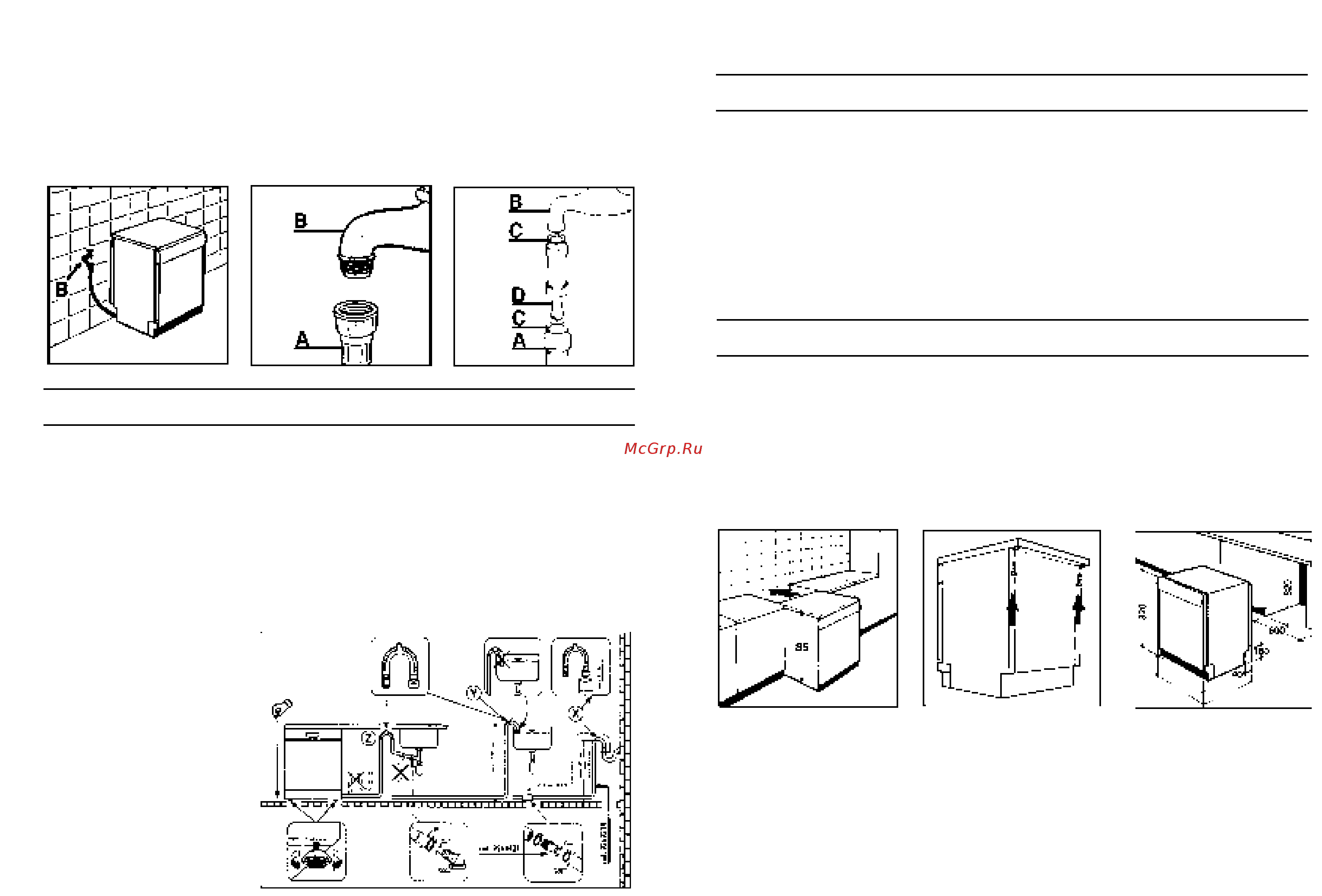

Dołączenie do odpływu
Należy dołączyć przewód odpływowy do kanalizacji, uważając aby go nie
zgiąć, ponieważ mogłoby to zakłócić odpływ (Rys. 4).
Przewód odpływowy zamocowany na stałe powinien mieć co najmniej 4 cm
średnicy wewnętrznej i kończyć się na wysokości co najmniej 40 cm. Aby
uniknąć nieprzyjemnych zapachów zaleca się zainstalowanie syfonu (Rys. 4x).
W razie potrzeby możliwe jest przedłużenie przewodu odpływowego nawet o
2,6 m, przy czym wtedy jego końcówka musi znajdować się na wysokości
najwyżej 85 cm nad podłogą. Należy skorzystać z elementów przedłużających
Nr 9269214 i ze złączki Nr 9264427.
Zagiętą końcówkę przewodu odpływowego można zawiesić na krawędzi zlewu
(końcówka nie powinna być zanurzona) co nie dopuszcza do powstania efektu
syfonowego podczas zmywania. (Rys. 4y).
W przypadku instalowania
zmywarki pod blatem
kuchennym kolanko przewodu
powinno zostać zamocow
ane bezpośrednio pod płytą
w miejscu położonym
możliwie jak najwyżej
(Rys. 4z).
Podczas instalacji urządzenia
należy upewnić się, że
przewody - zasilający i
odpływowy - nie są załamane.
78
W tym przypadku filtr “D” należy założyć pomiędzy króćcem
doprowadzającym wodę o gwincie 3/4” “B” a przewodem zasilania w wodę
“A”, nie zapominając o założeniu uszczelek “C”.
Jeśli urządzenie podłączone jest do nowej instalacji wodnej lub do instalacji
nie będącej w użyciu od dłuższego czasu, zanim założymy przewód zasilania w
wodę należy umożliwić swobodny spływ wody przez kilka minut. Unikniemy
wtedy osadzania się piasku lub rdzy, mogących zatkać filtr wejściowy wody.
123
4
79
IInnssttaallaaccjjaa ww kkuucchhnniiaacchh kkoommppoonnoowwaannyycchh
Ustawianie obok siebie
Zmywarka ma wysokość modułową 85 cm i dlatego można ją ustawiać obok
mebli o analogicznej wysokości, stanowiących elementy nowoczesnej kuchni.
W celu dokładnego wyrównania wysokości blatów należy manewrować
regulowanymi nóżkami.
Blat wykonany z wysokowytrzymałego laminatu można wykorzystywać bez
żadnych dodatkowych czynności przygotowawczych ponieważ jest on odporny
na działanie wysokich temperatur, na ścieranie i na plamy (Rys. 5).
Głębokość blatu można łatwo regulować w zakresie 25 mm, za każdym razem
zmieniając ją o 5mm, aż do ostatecznego wyrównania do głębokości sąsiednich
szafek.
Regulacja ta odbywa się za pomocą 2 śrub umieszczonych z tyłu zmywarki,
które mocowane są w wymaganej pozycji (Rys. 6).
Wstawianie pod płytę roboczą kuchni
Nowoczesne kuchnie zestawiane mają jedną płytę roboczą pod którą wstawiane są
podstawowe szafki i urządzenia domowego użytku.
W tym przypadku wystarczy zdjąć blat, odkręcając śruby znajdujące się pod
nim w jego tylnej części (Rys. 6).
Wysokość zmywarki zmniejsza się wtedy do 82 cm, zgodnie z normami
międzynarodowymi (ISO) i zmywarka mieści się bez trudu pod ciągłą
powierzchnią blatu kuchennego (Rys. 7).
OOttwwiieerraanniiee ddrrzzwwiicczzeekk
Włożyć dłoń we wgłębienie i nacisnąć ku górze.
Jeśli drzwiczki zostaną otwarte podczas pracy zmywarki, zabezpieczenie
elektryczne spowoduje automatyczne przerwanie wykonywania
zaprogramowanych funkcji.
NNiiee nnaalleeżżyy oottwwiieerraaćć ddrrzzwwiicczzeekk zzmmyywwaarrkkii ww ttrraakkcciiee jjeejj pprraaccyy
ggddyyżż zzaakkłłóóccaa ttoo nnoorrmmaallnnee jjeejj ffuunnkkccjjoonnoowwaanniiee..
7
597
556/573
5
6
