Viking ME 339 C [103/466] De en fr nl es pt no sv da pl sk hu hr cs it
101
DEENFRNLESPTNOSVDAPLSKHUHRCS IT
0478 121 9917 D - IT
ME 339 C:
ME 339:
7.1 Informazioni generali
● Per l’esecuzione di tutti i lavori descritti
posizionare l’apparecchio su di un
fondo orizzontale, piano e stabile.
7.2 Montaggio manubrio
monostegola (ME 339 C)
● Portare il manubrio
monostegola (1) in posizione di
lavoro nella console manubrio (2) e
mantenerlo in quella posizione.
● Posizionare gli elementi di fermo (H) a
sinistra e a destra nella console
manubrio (2) come indicato in figura.
Inserire la rondella (E) sulla vite (F) e
infilare la vite (F) dall'interno all'esterno
attraverso gli elementi di fermo e la
parte inferiore del manubrio.
● Inserire la rondella (E).
● Collocare il perno (G) nella leva di
fissaggio rapido (I) e avvitare entrambi
sulla vite (F).
● Chiudere la leva di fissaggio rapido (3).
● La leva di fissaggio rapido (3) deve
essere ben serrata, al fine di poterla
chiudere completamente e affinché il
manubrio sia bloccato saldamente nella
console manubrio. Se necessario,
svitare nuovamente la leva di fissaggio
rapido e avvitare o svitare la vite (F).

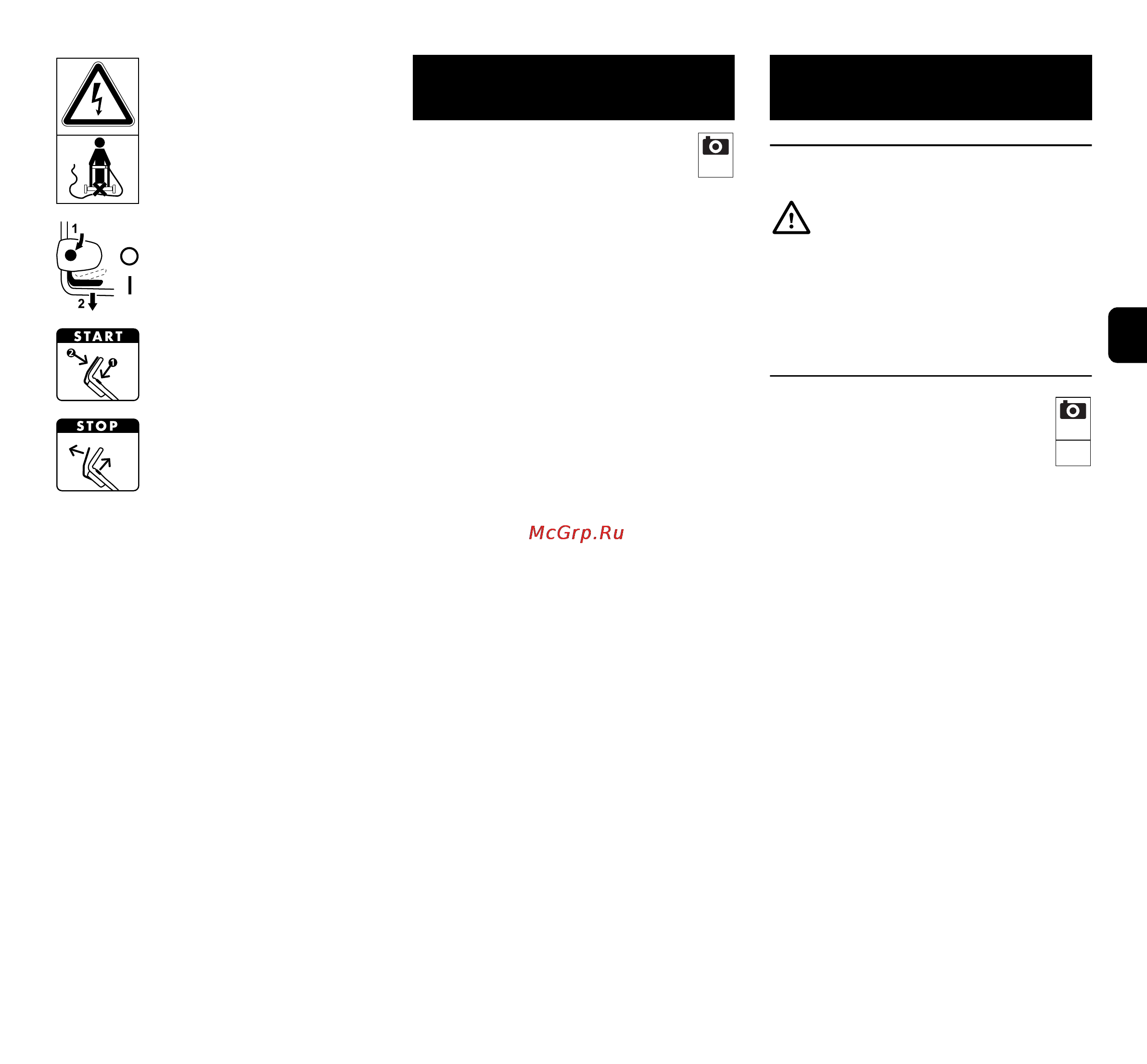

Pericolo di scosse elettri-
che! Tenere lontano il cavo
di collegamento dall’attrezzo
di taglio.
ME 339:
Avviare il motore.
ME 339 C:
Avviare il motore.
ME 339 C:
Arrestare il motore.
6. Equipaggiamento fornito
Pos. Descrizione Pz.
A Corpo apparecchio 1
B Parte superiore cesto di
raccolta erba
1
C Parte inferiore cesto di rac-
colta erba
1
D Perno 2
• Istruzioni per l'uso 1
E Rondella 2
F Vite 1
G Perno 1
H Elemento di fermo 2
I Leva di fissaggio rapido 1
J Vite con testa a calotta
piatta
2
K Guida cavo 1
L Manopola 2
M Fascetta fermacavo 1
2
7. Preparazione per la messa
in servizio dell'apparecchio
Pericolo di lesioni
Osservare in particolare le
indicazioni riportate al capitolo "Per
la vostra sicurezza" (Ö 4.).
3
4
