0478 121 9917 D - ET
452
ME 339 C
ME 339
7.1 Üldine teave
Kõikide kirjeldatud tööde teostamiseks
asetage seade horisontaalsele,
tasasele ja kõvale pinnale.
7.2 Ühepoolse juhtraua
paigaldamine (ME 339 C)
Seadke ühepoolne juhtraud (1)
tööasendisse juhtraua
konsoolis (2) ja hoidke.
Asetage kinnitusdetailid (H) vasakul ja
paremal vastavalt joonisele juhtraua
konsooli (2). Pange seib (E) poldile (F)
ja viige polt (F) seest välja läbi
kinnitusdetailide ja juhtraua alumise
osa.
Pange seib (E) peale.
Pange polt (G) kiirpingutisse (I) ja
keerake mõlemad koos poldile (F).
Sulgege kiirpinguti (3).
Kiirpinguti (3) peab olema nii tugevalt
kinni, et selle saaks täielikult sulgeda ja
et juhtraud oleks siis tugevalt juhtraua
konsooli fikseeritud. Vabastage
vajadusel kiirpinguti uuesti ja keerake
polt (F) sisse või välja.
ME 339

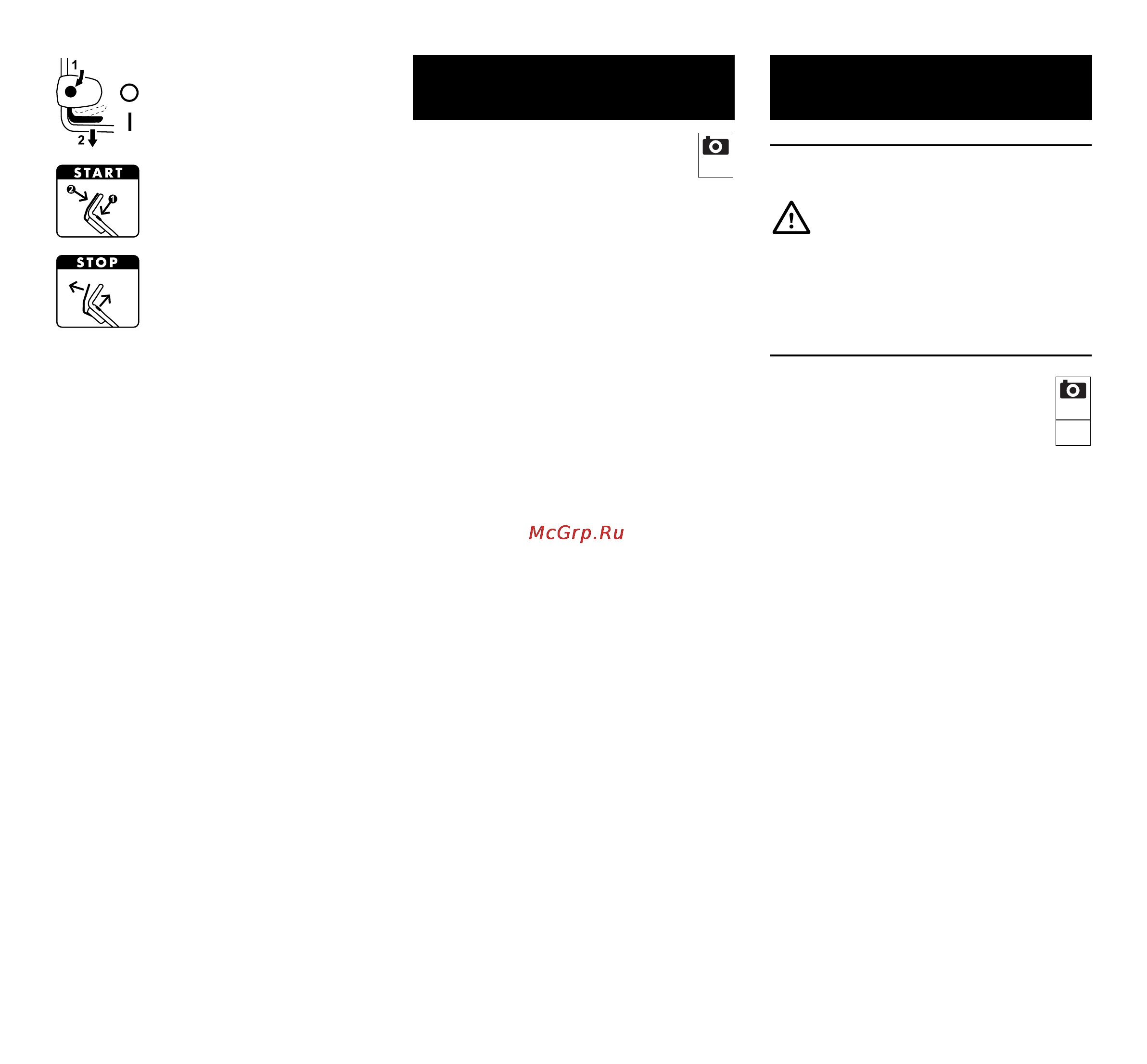

Käivitage mootor.
ME 339 C
Käivitage mootor.
ME 339 C
Jätke mootor seisma.
6. Tarnekomplekt
Nr Nimetus Tk
A põhiseade 1
B murukogumiskorvi ülemine
osa
1
C murukogumiskorvi alumine
osa
1
D polt 2
kasutusjuhend 1
E seib 2
F polt 1
G Polt 1
H Kinnitusdetail 2
I kiirpinguti 1
J kumerpeaga polt 2
K kaablijuhik 1
L pöördkäepide 2
M kaabliklamber 1
2
7. Seadme töökorda
seadmine
Vigastusoht!
Järgige peatükis „Ohutusnõuded”
toodud ohutusjuhiseid (Ö 4.).
3
4
