13 Русский
* Если блокирующий материал тяжело вставляется, ослабьте левые и правые винты нижней деко-
ративной панели и вставьте его. Обязательно снова затяните ослабленные винты после фиксации
блокирующего материала. (См. рис. 14)
5. УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Перед установкой внутреннего блока можно легко присоединить к нему дополнительные детали.
Та к ж е см. руководство по монтажу, прилагаемое к дополнительным деталям.
Для установки используйте имеющиеся в комплекте и указанные детали.
(1)
Прикрепите верхние и нижние гайки и шайбы для крепления (3) к 4-м подвесным болтам.
(См. рис. 15)
Если используется прикрепленный зажим шайбы (5), то шайба для крепления (3) может быть
защищена от выпадения. (См. рис. 16)
(2) Установка внутреннего блока. (См. рис. 17)
• Вставьте крепление блока со стороны воздуховыпускного отверстия и повесьте их на ори-
ентировочное место.
• Вставьте 2 оставшихся подвесных болта в крепление и зафиксируйте нижние шайбы для кре-
пления (3) и г
айки.
(3) Проверьте уровень блока из 2-х направлений (воздуховыпускное отверстие “” и “”). (См.
рис. 18)

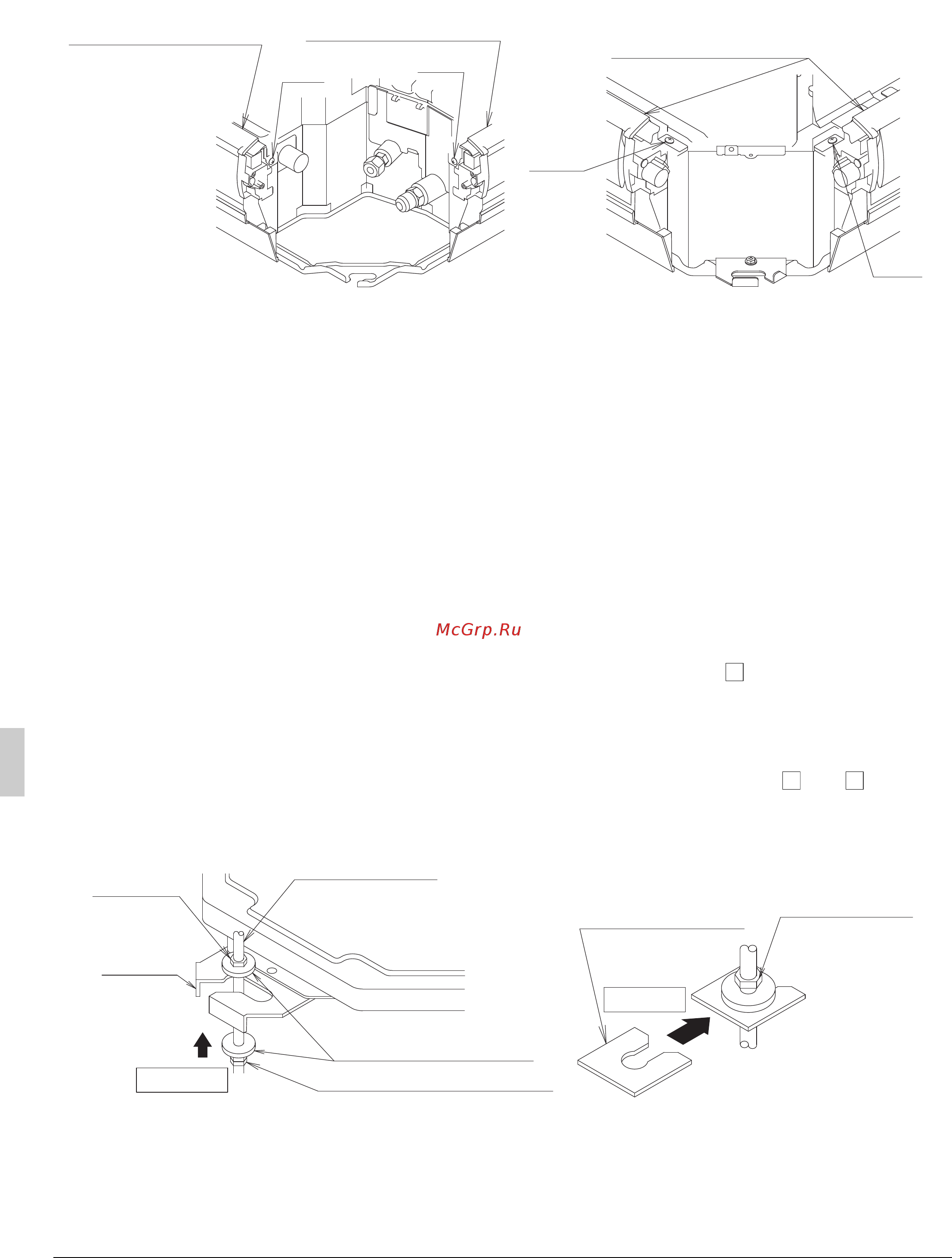

Рис.14
Нижняя декоративная
панель
Нижняя декоративная
панель
Винт
Винт
< Расположение винтов трубопровода >
Винт
Винт
Нижняя декоративная
панель
< Местоположение винта не на трубопроводе >
4
1
2
Для фиксирования крепления
Рис. 15
Способ фиксирования шайбы
Рис. 16
Шайба зажима (5)
(принадлежность)
Верхняя гайка
Вставьте
Шайба для крепления
(3) (принадлежность)
Гайка (Местная поставка)
Гайка
(Местная
поставка)
Крепеж
Затяните
Подвесной болт
09_RU_3P177351-6P.fm Page 13 Wednesday, October 10, 2012 10:07 AM
