21 Русский
< Предостережение для соблюдения осторожности во время установки трубопровода,
направленного вверх >
• Максимальная высота дренажной вертикальной трубы составляет 600 мм.
• Установите вертикально дренажную вертикальную трубу. (См. рис. 29)
Если дренажная вертикальная труба будет установлена с наклоном, то поплавковое реле
уровня может срабатывать неисправно и стать причиной протечки воды.
• Обязательно используйте дренажный шланг (1), колено тр
убы (10) и уплотнительный материал
(Большой) (8), прикрепленные к внутреннему блоку в качестве принадлежностей.
1. Чтобы предотвратить повреждение колена трубы металлическим зажимом (2) для трубопро-
вода, направленного вверх или в обратном направлении, оберните виниловую ленту вокруг
колена трубы от 2 до 3 раз так, чтобы лента покрывала больше, чем ширина металлического
зажима (2), не оборачивая 10 - 15 мм от к
онца колена трубы (10), как показано на рис. 30.
2. Вставьте дренажный шланг (1) и колено трубы (10) в основание дренажного гнезда. Затяните
металлический зажим (2) вставленного конца шланга в пределах обмотанной ленты с крутя-
щим моментом в 1,35
0,15 Н·м (13515 Н·см).
(См. рис. 25, 26, 27 и 31)
• Не затягивайте металлический зажим (2) с крутящим моментом больше указанного значения.
Можно повредить гнездо, дренажный шланг (1), колено трубы (10) или металлический зажим (2).
Закрепите металлический зажим (2) так, чтобы затянутая часть была в диапазоне, показанном
на рис. 32.
3. Оберните виниловую ленту вокруг конца металлического зажима (2) так, чтобы уплотнитель-
ный ма
териал (большой) (8), который будет использоваться в следующем процессе, не был
поврежден концом зажима или не был загнут внутрь конец металлического зажима (2), как
показано на рисунке. (См. рис. 32)

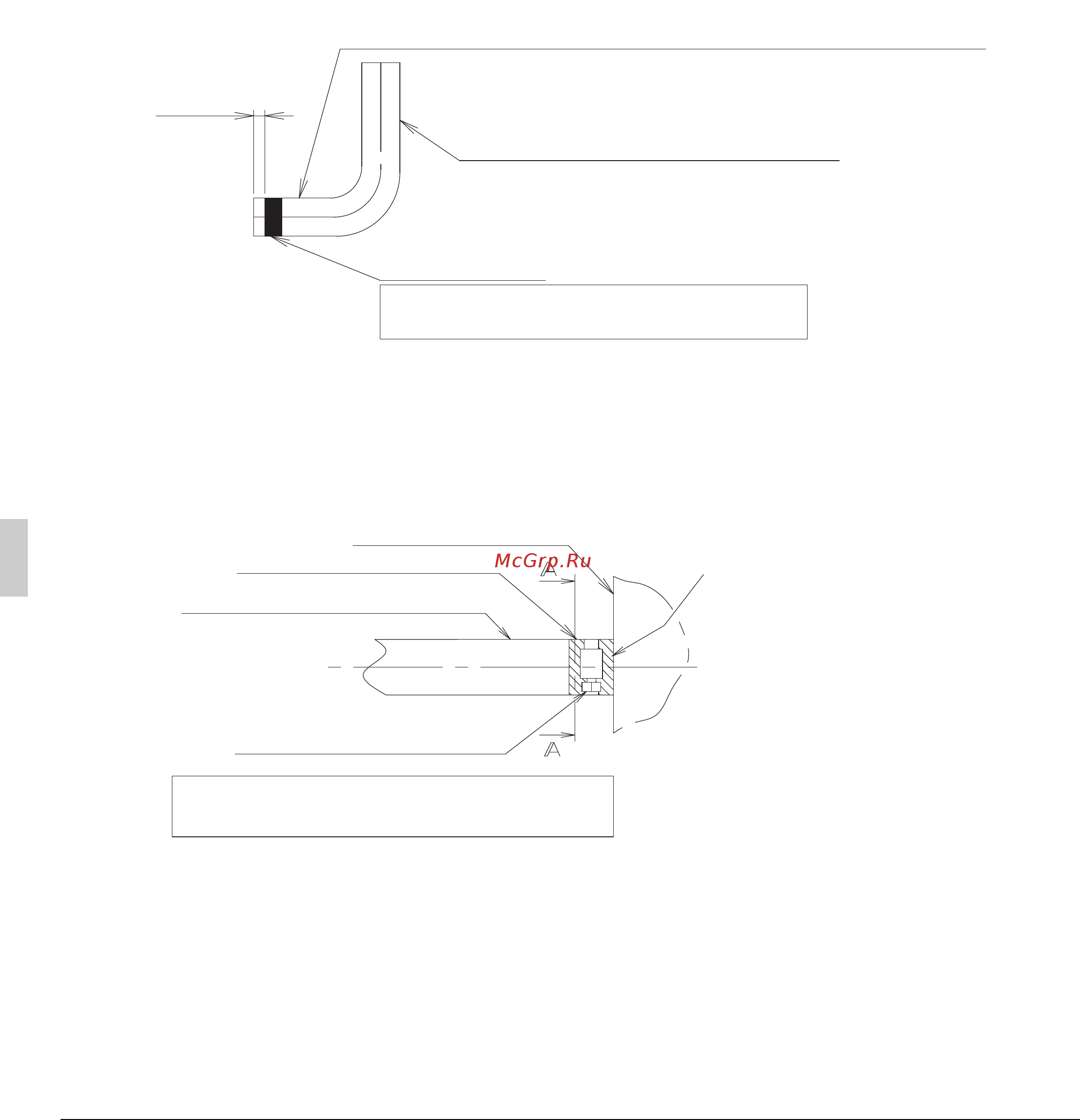

Рис. 30
10~15mm
Колено трубы (10) (принадлежность)
Виниловый тип
Оберните на ширину (примерно 20 мм)
большую, чем металлический зажим (2).
Для трубопровода, направленного вверх: более короткая сторона
Для трубопровода, направленного в обратном направлении: более длинная сторона
Рис. 31
Внутренний блок
(Дренажного насоса)
Обмотанная лентой часть
Дренажный шланг (1) (принадлежность)
Вставьте, не оставляя зазоров
Металлический зажим (2)
(принадлежность)
Зафиксируйте металлический зажим (2) так,
чтобы головка винта была направлена вниз.
09_RU_3P177351-6P.fm Page 21 Wednesday, October 10, 2012 10:07 AM
