Русский 14
• Установите внутренний блок ровно
Если блок наклонен и сторона дренажного трубопровода находится выше, это может стать при-
чиной неисправности поплавкового реле уровня и стать причиной протечки воды.
Однако для выпуска воздуха в 2-х направлениях, установите блок наклоненным на 1° вниз к
дренажному трубопроводу.
• Прикрепите гайки на верхнюю и нижнюю стороны крепления
Если не бу
дет установлена верхняя гайка, а нижняя гайка будет перетянута, то подвешенная
плита деформируется и станет причиной возникновения нехарактерного звука.
• Не вставляйте в зазоры между креплением и шайбой для крепления (3) детали, отличные от
указанных.
Если шайбы плохо закреплены, подвесные болты могут сорваться с подвесного кронштейна.
ПРЕДУПРЕЖДЕНИЕ
Внутренний блок должен быть надежно закреплен на месте, способном выдержать его
массу.
При недостаточной прочности места установки блок может упасть, что приведет к травме.
6. РАБОТЫ С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА
• Инструкции по установке трубопровода для хладагента наружного блока можно найти в руковод-
стве по монтажу, прилагаемом к наружному блоку.
• Надежно заизолируйте газовый трубопровод и трубопровод для хладагента. Неизолированные
трубопроводы могут стать причиной утечки воды. Для газового трубопровода используйте изоля-
ционный материал с температурой жаростойкости не менее 120°C.
Для использования в условиях высо
кой влажности укрепите изоляционный материал для трубо-
провода хладагента. Без укрепления поверхность изоляционного материала может запотевать.
• Перед началом установки убедитесь, что используется хладагент R410A. (При использовании хла-
дагента, отличного от R410A, нормальное функционирование невозможно.)
ПРЕДОСТЕРЕЖЕНИЕ
Этот кондиционер предназначен для работы с новым хладагентом R410A. При установке следует
соблюдать приведенные ниже требования.
• Используйте труборез и инструмент для развальцовки, соответствующие хладагенту R410A.
• При обустройстве развальцованного соединения следует покрыть эфирным масло только вну-
треннюю поверхность раструба.
• Используйте только конусные гайки, которые входят в комплект поставки кондиционера.
Использование других гаек может ст
ать причиной утечки хладагента.
• Чтобы предотвратить попадание загрязнения или влаги в трубопровод, примите такие меры, как
зажимание или заматывание трубопровода.
Не подмешивайте вещество, отличное от указанного хладагента, как, например, воздух, в цикл
циркуляции хладагента.
Если во время работы возникает утечка хладагента, немедленно проветрите помещение.

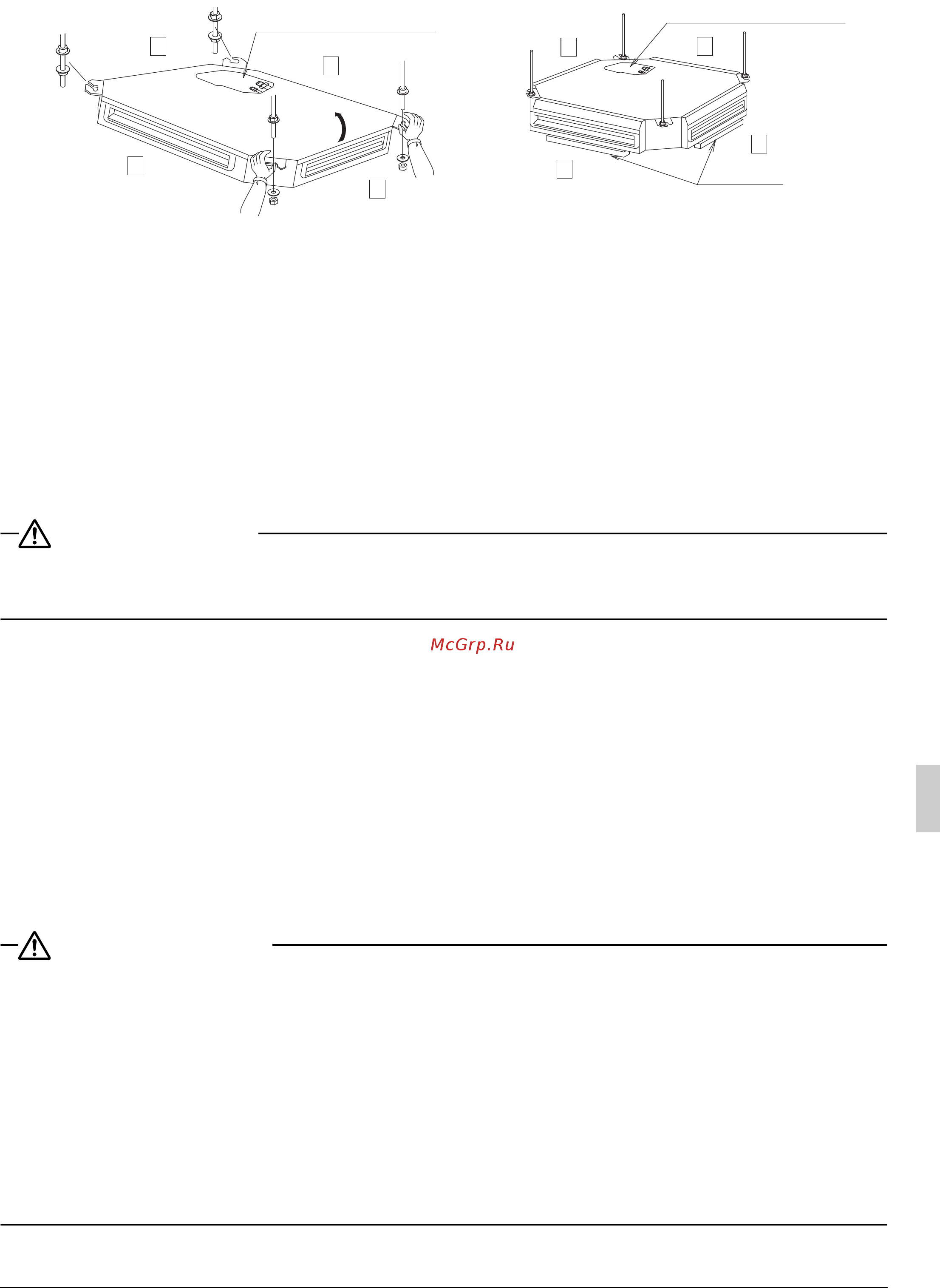

Рис. 17
Необходимо обеспечить
расположение на одном уровне
Рис. 18
Часть трубопровода
Уровень
Часть трубопровода
4
4
1
1
2
2
3
3
09_RU_3P177351-6P.fm Page 14 Wednesday, October 10, 2012 10:07 AM
