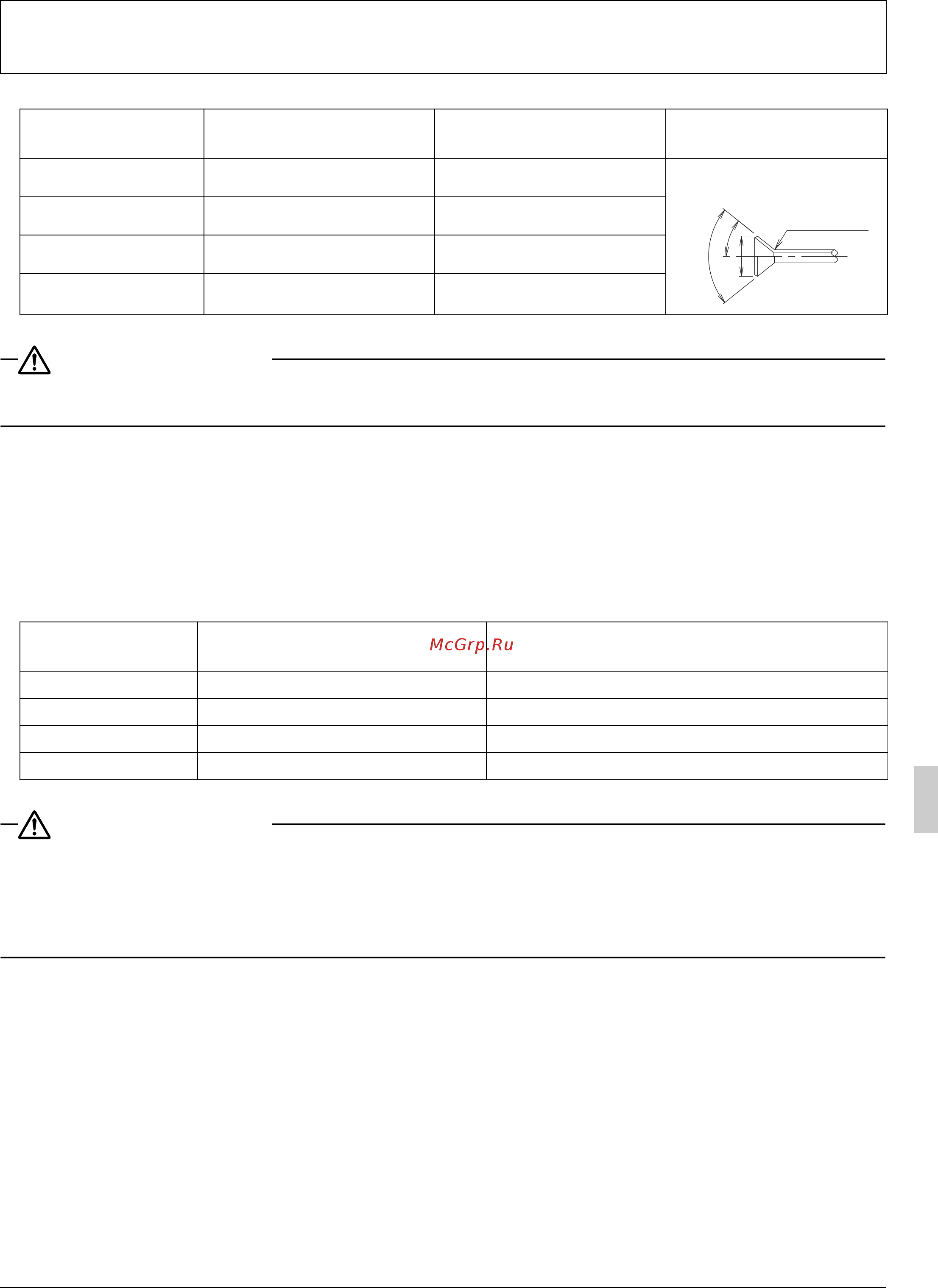

Русский 16
Та б л и ц а 1
ПРЕДОСТЕРЕЖЕНИЕ
Не затягивайте конусные гайки слишком сильно.
Если конусная гайка треснет, возможна утечка хладагента.
• При отсутствии моментного ключа в качестве справки используйте Та б л и ц у 2.
При закручивании конусной гайки с помощью обычного гаечного ключа возникает момент, когда
крутящий момент затягивания резко возрастает.
После этого закручивайте гайку далее на величину угла, указанную в Таблице 2.
По окончании работы убедитесь в отсутствии утечки га
за.
Если гайка не затянута как было указано, это может стать причиной медленной утечки хлада-
гента и неисправности (такой как отсутствие охлаждения/обогрева).
Та б л и ц а 2
ПРЕДОСТЕРЕЖЕНИЕ
Изоляция проложенного трубопровода должна выполняться до соединения внутри кор-
пуса блока.
Если трубопровод подвержен воздействию окружающей атмосферы, это может стать причиной
запотевания, возгорания из-за касающегося трубопровода, поражения электрическим током или
пожара из-за того, что провода дотрагиваются до трубопровода.
• После проверки на отсутствие утечек заизолируйте соединения газового и жидкостного трубо-
проводов с помощью изоляционного материала (6) и (7) во избежание воздействия на них окру-
Пример неблагоприятных последствий
При использовании инструментов, отличных от гаечных ключей, будет повреждена кромка резьбы
накидной гайки, что станет причиной утечки газа из-за плохой затяжки.
Размер трубопро-
вода (мм)
Момент затяжки (Н·м)
Размеры рабочего рас-
труба А (мм)
Форма раструба
6,4
15,7 ± 1,5 8,9 ± 0,2
9,5
36,3 ± 3,6 13,0 ± 0,2
12,7
54,9 ± 5,4 16,4 ± 0,2
15,9
68,6 ± 6,8 19,5 ± 0,2
Размер трубопро-
вода (мм)
Угол затяжки
Рекомендуемая длина рычага используе-
мого инструмента
6,4
60° - 90° Приблизительно 150мм
9,5
60° - 90° Приблизительно 200мм
12,7
30° - 60° Приблизительно 250мм
15,9
30° - 60° Приблизительно 300мм
R0,4-0,8
90°±2°
A
45°±2°
09_RU_3P177351-6P.fm Page 16 Wednesday, October 10, 2012 10:07 AM
