7 Русский
ПРИМЕЧАНИЕ
1. Существуют ограничения для применения прямого типа освещения, но не для удаленного типа.
2. Когда отверстие для выхода воздуха закрыто, пространство, показанное с помощью “ ”, должно
быть на расстоянии 30 мм или более.
3. Для установки направления потока воздуха горизонтальной заслонки, см. руководство по эксплу-
атации, прилагаемое к внутреннему блоку и пульту дистанционного упр
авления.
(2) Высота потолка
• Этот внутренний блок можно подвесить к потолку, высота которого составляет до 3,5 м (модели
100·125: до 4,0 м).
• Однако если высота потолка превышает 2,7 м (модели 100·125: 3,2 м), то необходимо настроить
на месте с помощью пульта дистанционного управления. См. раздел “10. ЗАДАНИЕ ПАРАМЕ-
ТРОВ В РЕЖИМЕ ЭКСПЛУАТАЦИИ”.
(3) Направление выпуска воздуха
Выберите сх
ему выпуска воздуха согласно месту установки.
В случае 2 или 3 направлений, их необходимо установить на месте установки с пульта дистанци-
онного управления.
Для получения дополнительной информации, см. раздел “10. ЗАДАНИЕ ПАРАМЕТРОВ В
РЕЖИМЕ ЭКСПЛУАТАЦИИ”.
(Предостережение) Поскольку существует ограничение со стороны соединения трубопровода,
обязательно выберите схему выпуска воздуха на рис. 3.
Названия отверстий для вых
ода воздуха пронумерованы и написаны в окошках “” под отвер-
стием для выхода воздуха. (См. рис. 4)
(4) Для установки следует использовать подвесные болты.
Узнайте, может ли место установки выдержать массу внутреннего блока, и при необходимости
подвесьте блок с помощью болтов, предварительно укрепив место установки балками и т.д.
(См. лист со сх
емой установки (11), чтобы узнать значение установочного уклона.)

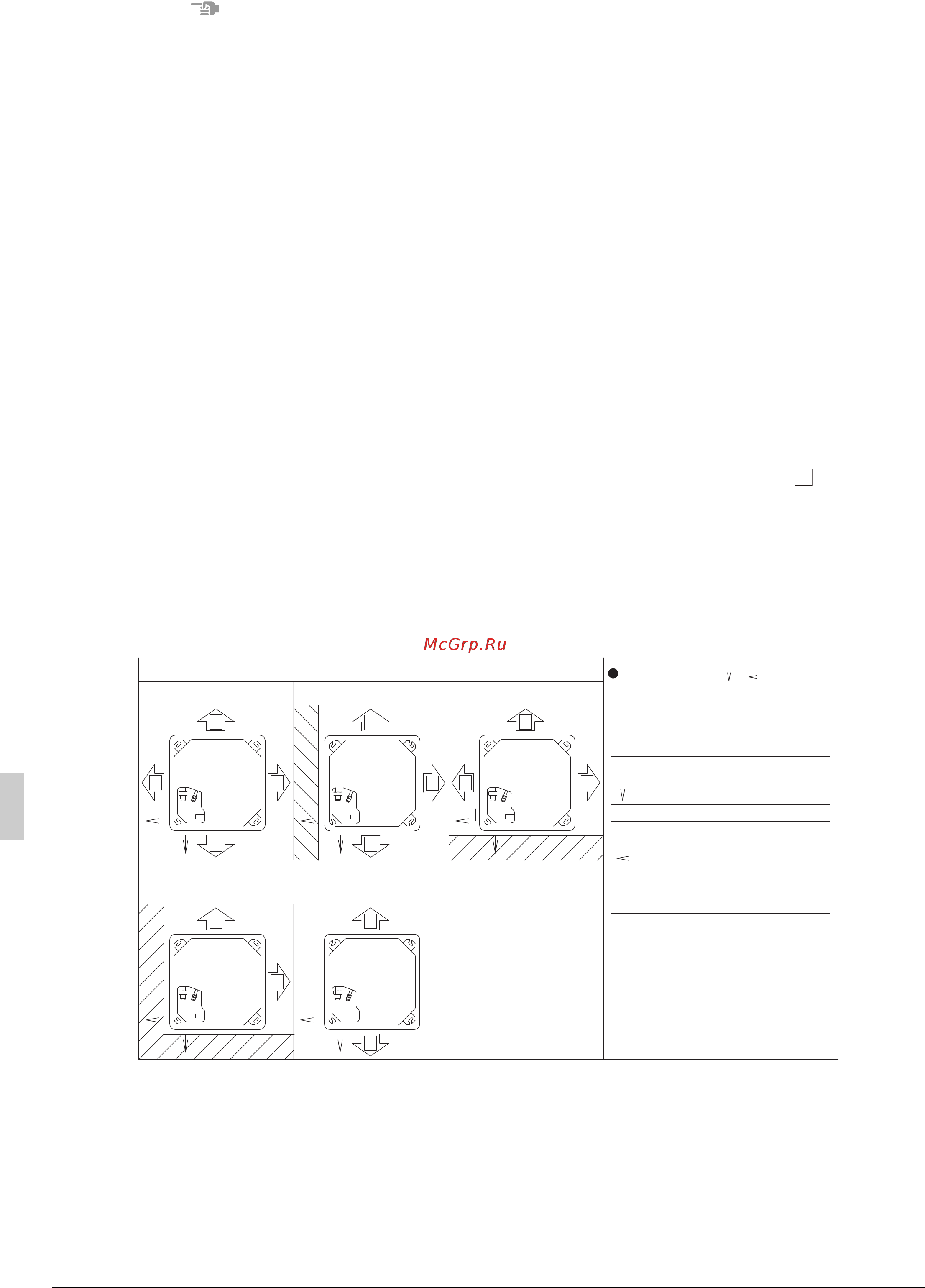

Рис. 3
(Схема выпуска воздуха) (Виды с потолка)
Выпуск в 4-х направлениях
Выпуск в 3-х направлениях
Выпуск в 2-х направлениях (необходим дополнительный комплект
блокирующего материала для выпуска в 2-х направлениях)
13
2
4
1
22
4
13
2
1
2
4
:
Задняя выходная труба
(прямой выход)
: Трубопровод,
направленный вправо
(трубопровод должен
быть согнутым)
Для трубопровода,
направленного вверх,
можно выбрать любую
схему вывода.
Индикация “ ”
показывает направление
отверстия трубопровода
хладагента.
.
09_RU_3P177351-6P.fm Page 7 Wednesday, October 10, 2012 10:07 AM
