Русский 6
3. ВЫБОР МЕСТА УСТАНОВКИ
Для перемещения внутреннего блока в ходе распаковки и после нее удерживайте крепления
в 4 местах, также не следует прикладывать усилия к трубопроводам (для хладагента и дре-
нажа) и пластмассовым деталям.
(1)
Выберите место для установки, одобренное заказчиком и соответствующее следующим условиям.
• Место, где прохладный и теплый воздух распределяются равномерно.
•
С отсутствием препятствий для воздушного потока.
• Место, где можно обеспечить слив конденсата.
•
Место, где нижняя поверхность потолка не имеет уклона.
•
Где достаточно прочная основа, способная удерживать вес внутреннего блока (если прочность недостаточ-
ная, внутренний блок может вибрировать и дотрагиваться до потолка и создавать неприятный дребезжа-
щий звук).
• С наличием свободного пространства, достаточного для установки и технического обслужива-
ния. (См. рис. 1 и рис. 2)
•
С возможностью соблюдения допустимой длины трубопроводов между внутренним и наружным блоками.
(См. руководство по монтажу внутреннего блока.)
•
Где нет опасности утечки воспламеняемых газов.
[Необходимое пространство для установки [мм]]
: Достаточно места для обслуживания необходимо для снятия угловой крышки. (ПРИМЕЧАНИЕ 2)
ПРЕДОСТЕРЕЖЕНИЕ
•
Устанавливайте внутренний и наружный блоки, проводку питания, проводку пульта дистанционного управле-
ния и проводку цепи передачи на расстоянии не менее 1 метра от телевизионной или радиоаппаратуры с
целью предотвращения искажений изображений или шумов.
(В зависимости от силы радиоволн расстояние в 1 метр может быть недостаточным для предотвращения воз-
никновения шумов.)
• Устанавливайте внутренний блок на возможно большем удалении от люминесцентных ламп.
При наличии беспроводного пульта дистанционного управления в комнате, освещаемой электрон-
ными люминесцентными лампами (инверторного типа или с быстрым запуском), расстояние пере-
дачи сигнала может быть короче. (ПРИМЕЧАНИЕ 1)

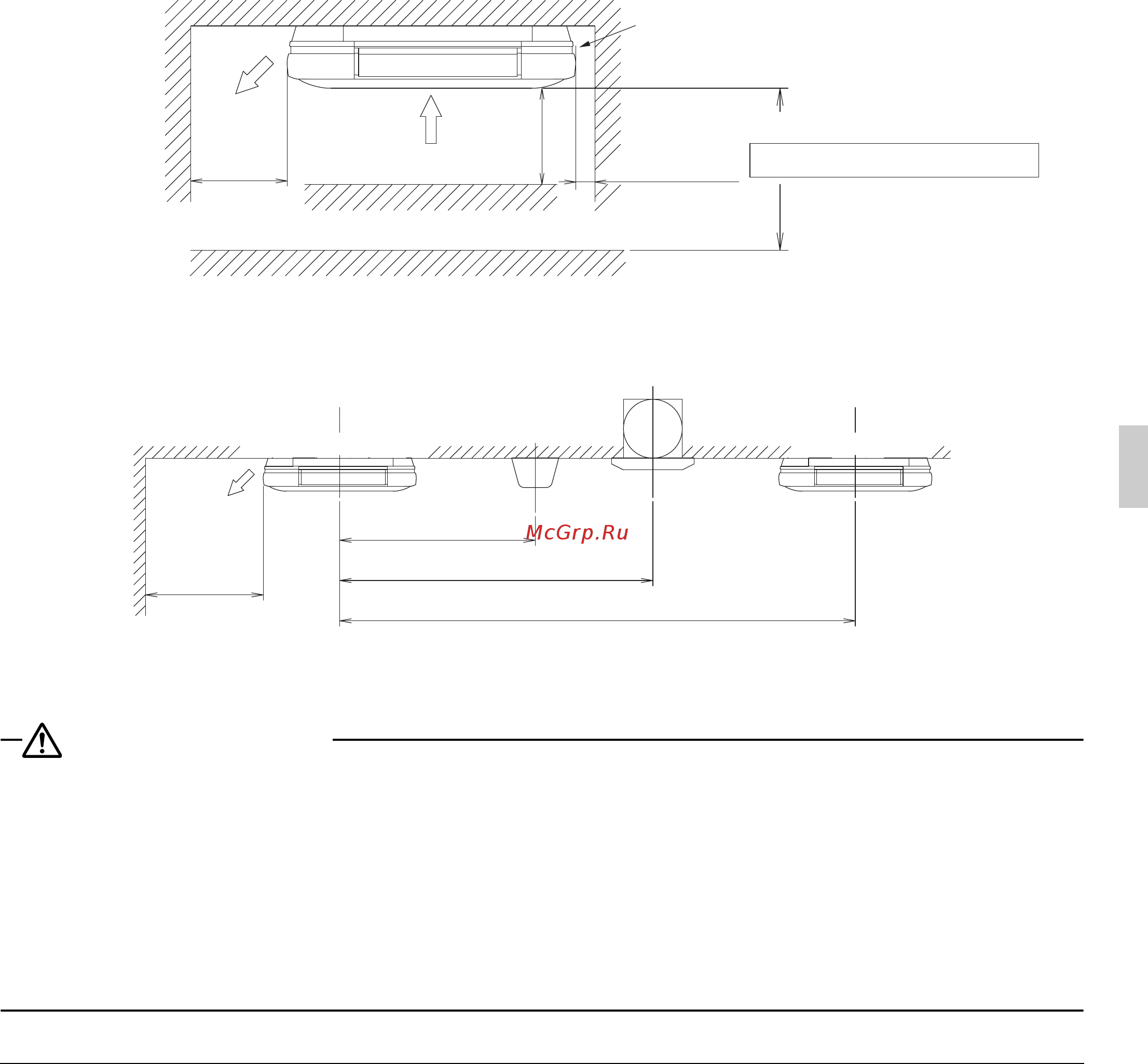

Рис. 1
Когда отверстие для выхода
воздуха закрыто
2500 или более от уровня пола
Для установки на высоте
1000 или
более
Воздухозаборник
Выпуск
1500 или
более
Уровень пола
Препятствия
*
30
или более
(ПРИМЕЧАНИЕ 2)
Рис. 2
Внутренний блок
Внутренний блок
(ПРИМЕЧАНИЕ 1)
Освещение
Вытяжной вентилятор
Выпуск
1500 или
более
1500 или более
2000 или более
Расстояние между внутренними блоками 4000 или более
